Устройство для ручного сбора плодов с деревьев

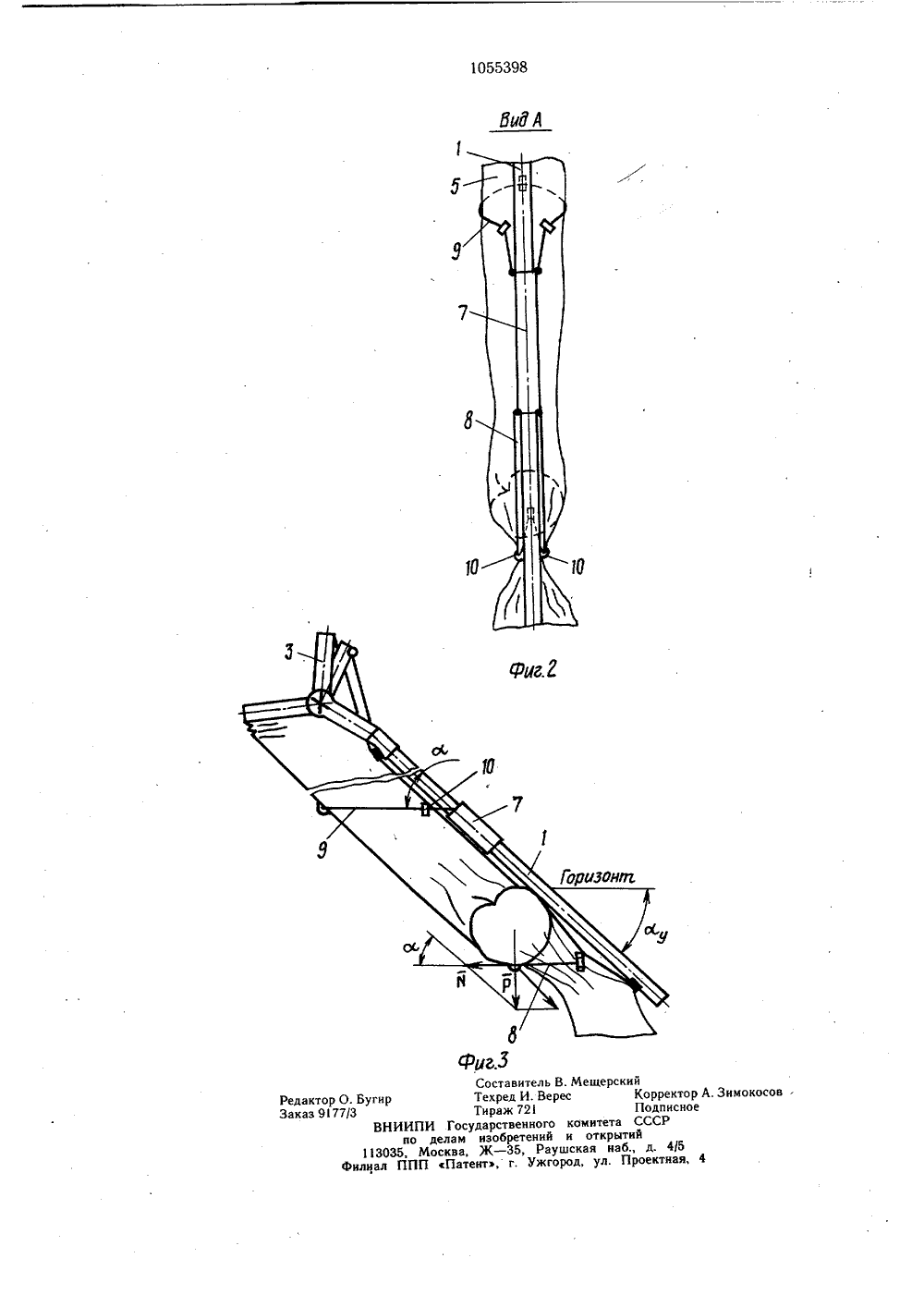

ОЮЗ СОВЕТСКИХОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 398 А 09) А 01 Р 46/24 НИ ЗОБР ОРСКОМУ СВИДЕТЕЛЬСТВУ овиМ.ИП(71) Г ное конструкному инструвное специализиров юро по садово-огор мен О 3998038 ССР8. 00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(53) 631.358.1 (088.8) (56) 1. Патент США кл. 56-336,1976. 2. Авторское:свидетельств820720, кл. А 01 Р 46/24,(54) (57) УСТРОЙСТВО ДЛЯ РУЧНОГО СБОРА ПЛОДОВ С ДЕРЕВЬЕВ, содержащее штангу с закрепленным на ней рабочим органом, плодопровод, охватываемый стяжными эластичными .элементами, рукоятку с тягой привода, расположенную между стяжными элементами, один конец каждого из которых соединен посредством направляюшей с рукояткой тяги привода, отличаюи 1 ееся тем, что,с целью повышения эффективности сбора плодов, другой конец каждого стяжного элемента соединен с рукояткой тяги привода, при этом каждый стяжной элемент охватывает плодопровод по плоскости, расположенной под острым углом к оси штанги.Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для ручного сбора плодов с деревьев.Известно устро гство для ручного сбора плодов с деревьев, содержащее штангу с закрепленным на ней рабочим органом, тягу привода с рукояткой и плодопроводом, охватываемым стяжными элементами.Однако при рабоге устройства срезаемые плоды могут ударяться при движении их по плодопроводу и повреждаться.Известно также устройство для ручного сбора плодов с деревьев, содержащее штангу с закрепленным на ней рабочим органом, плодопровод, охватываемый стяжными эластичными элементами, рукоятку с тягой привода, расположенную между стяжными элементами, один конец каждого из которых соединен посредством направляющей с рукояткой тяги привода 2.Недостатки данного устройства заключаются в том, что стяжные элементы.с рукояткой привода через направляющие соединены только одним своим концом и охватывают плодопровод в перпендикулярной ему плоскости, ход рукоятки привода для полного перетягивания и расслабления плодопровода в 2 - 2,5 раза больше рабочего хода режущей кромки подвижного ножа. Вследствие этого для согласования перемещения рукоятки привода с режущей кромкой подвижного ножа второе плечо последнего увеличивается в то же количество раз, чем снижается прони каемость рабочего органа в крону дерева, точность захвата и отделения собираемых плодов от ветви без их повреждения. Кроме того, при наклоне устройства, например, для сбора плодов, расположенных в нижней части кроны дерева, в местах перетягивания плодопровода образуются чашкообразные углубления, которые задерживают дальнейшее передвижение плода по плодопроводу после его расслабления. Перечисленные недостатки снижают эффективность использования известного устройства при сборе плодов с деревьев.Цель изобретения - повышение эффективности сбора плодов.Указанная цель достигается тем, чтодругой конец каждого стяжного элемента соединен с рукояткой тяги привода, при этом каждый стяжной элемент охватывает плодопровод по плоскости, расположенной под острым углом к оси штанги.На фиг. 1 схематично изображено устройство для ручного сбора плодов с деревьев, вид сбоку; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - схема воздействия плода на плодопровод и стяжные элементы.Устройство для ручного сбора плодов 10 с деревьев состоит из штанги 1 с закрепленным на ней рабочим органом, выполненным в виде подвижного 2 и неподвижного 3 ножей, которые раскрываются пружиной 4.На штанге 1 установлены также плодопровод 5, тяга привода 6 с рукояткой 7. Рукоятка 7 расположена между стяжными эластичными элементами 8 и 9, которые охватывают плодопровод 5. Стяжные эластичные элементы 8 и 9 посредством направляющих 10 соединены с рукояткой 7 тяги привода 6 обеими концами и охватывают плодопровод по плоскости, расположенной к верхней части штанги 1 под острым углом а к ее оси, Угол Ф,в общем случае, устанавливается равным углу наклона устройства к горизонту при сборе им плодов, расположенных в нижней части кроны дерева. Как показали экспериментальные исследования на сборе плодов с яблонь и груш, угол а не должен превышать 75. При угле а до 75 предотвращается зависание плода в плодопроводе после расслабления последнего стяжными элементами. Устройство для ручного сбора плодовс деревьев работает следующим образом.В процессе работы перемещением рукоятки 7 вверх,по штанге 1 посредством пружины 4 осуществляется раскрытие и захват плода рабочим органом, а перемещением вниз через тягу привода 6 - его отделение от ветви, При этом полное перетягивание и расслабление плодопровода 5 осуществля ется поочередно каждым стяжным элементом 8 и 9 одновременно за оба их конца.Использование изобретения позволит повысить точность захвата, отделения собираемых плодов от ветви без их повреждения и, кроме того, предотвратить зависание плодов при их движении по плодопроводу, что повышает эффективность его использования.ВНИИПИ Гопо делам 13035, Москва иал ППП Па Составитель В Техред И. Вер Тираж 72 дарственного изобретений Ж - 35, Рау ит, г. Ужго
