Виброуплотняющее устройство
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

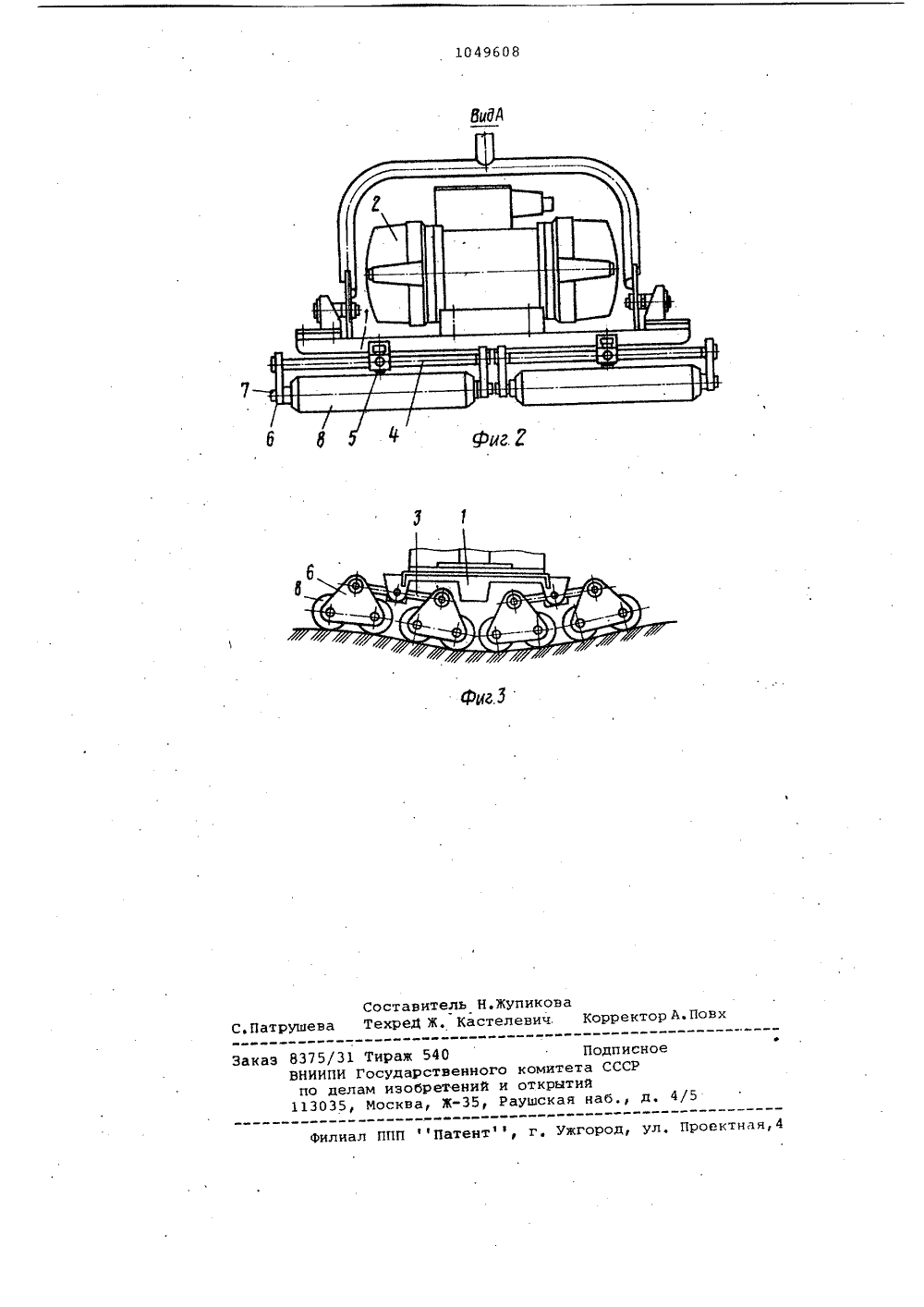

СООЭ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 91 З(51) Е 01 С 19 3 ПИСАНИЕ ИЗОБРЕТЕНИЯ 280712,966 (прото" ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Минский филиал Всесоюзного научно-исследовательского и проектно-конструкторского института механизированного и ручного строительно-монтажного инструмента, вибраторов и строительно-отделочных машин(54) (57). ВИБРОУПЛОТНЯЮЩЕЕ УСТРОИСТ -1ВО, содержащее вибратор, установленный на раме с имеющими подвески роликами, о т л и ч а ю щ е е с ятем, что, с целью повышения производительности, оно снабжено кронштейнами, в которых попарно смонтированы ролики, причем каждая подвескавыполнена в виде шарнирно смонтированного к раме коро(щсла с шарнирно закрепленными на каждом из его. концовбалкамина кОторых шарнирно смонтированы пары кронштейнов.Изобретение относится к строительству и предназначено для втапливаниякерамических плиток в раствор приустройстве плиточным полов, а такжепри устройстве линолиумных полов намастичных основах. 5Наиболее близким к изобретению потехнической сущности и достигаемомурезультату является виброуплотняющее устройство, содержащее вибратор,установленный на раме с имеющими под Овесну двумя роликами и образующийвместе с ним жесткую конструкцию 23.Такое конструктивное решение обеспечивает одновременный контакт обеих роликов с поверхностью плиточногопола, однако при этом невозможно испольэовать вибратор большой возмущающей силы, так как его воздействиебудет распределено только на дваролика. Использование вибратора смалой возмущающей силой снижает производительность труда.Цель изобретения - повышение производительности труда путем использования более мощного вибратора,усилие которого будет распределяться на большое количество ролиководновременно контактирующих с по верхностью,Цель достигается тем, что виброуплотняющее устройство, содержащее вибратор, установленный на раме с имеющими подвески роликами,снабжено кронштейнами, в которыхпопарно смонтированы ролики, причем каждая подвеска выполнена в 35виде шарнирно смонтированного к раме коромысла с шарнирно закрепленными на каждом из его концов балками, на которых шарнирно смонтированы пары кронштейнов, 40На фиг, 1 изображено устройство,вид сбоку) на фиг. 2 вид А на фиг,1;на фиг. 3 - взаимное расположениероликов, коромысел, кронштейнов ирамы на неровной поверхности Виброуплотняюшее устройство содержит раму 1 с вибратором 2. На раме установлены подвески, каждая из которых выполнена в виде шарнирно смонтированного к раме коромысла 3, на концах которого шарнирно закреплены балки 4 с возможностью качания в плоскостях, перпендикулярных продольным осям 5 коромысел 4, при этом середина каждой балки 4 совпадает с продольной осью 5, На балках 4 шар нирно смонтированы пары кронштейнов б, между которыми на осях 7 установлены ролики 8. Перед началом работы устройствоустанавливают на свежеуложенный плиточный пол, включают и начинают перемещать, при этом все ролики 8 одновременно контактируют с поверхностьюпола независимо от его первоначального рельефа, При наезде первых роликов 8 на выступ или впадину крон-.штейны б повернутся относительно балки 4 до положения, когда оба ролика8 будут контактировать с поверхностью.При этом коромысло 3, наклонясь, приподнимет или опустит край рамы 1, неизменив положения остальных роликов8, находящихся в контакте с поверхностью то есть позволяет всем роликам в одинаковой степени участвоватьв работе.Раствор под всеми плитками, накоторых находятся ролики, под воздействием вибратора разжижается иравномерно распределяется, образуяслой равной толщины и плотности, вкоторый и втапливаются плитки,Проведенные испытания показали,что достаточно одного или двух перемещений для получения требуемого ка"чества поверхности пола. При этомпроизводительность труда повышаетсяв 1,4 раза.Годовой народнохозяйственный экономический эффект 795 тысруб.Филиал ППП Патентф, г, Ужгород, ул. Проектная,5/31 Тираж 540 ПоИПИ Государственного комитета делам изобретений и открытий035, Москва, Ж 35, Раушская на исноеСРд. 4/5
СмотретьЗаявка
3458226, 25.06.1982
МИНСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО И ПРОЕКТНО-КОНСТРУКТОРСКОГО ИНСТИТУТА МЕХАНИЗИРОВАННОГО И РУЧНОГО СТРОИТЕЛЬНО-МОНТАЖНОГО ИНСТРУМЕНТА, ВИБРАТОРОВ И СТРОИТЕЛЬНО-ОТДЕЛОЧНЫХ МАШИН
КАГАН ЯКОВ МОИСЕЕВИЧ, КОТИК ГЕННАДИЙ ИОСИФОВИЧ, ЦВИРКО МИХАИЛ АНТОНОВИЧ
МПК / Метки
МПК: E01C 19/38
Метки: виброуплотняющее
Опубликовано: 23.10.1983
Код ссылки
<a href="https://patents.su/3-1049608-vibrouplotnyayushhee-ustrojjstvo.html" target="_blank" rel="follow" title="База патентов СССР">Виброуплотняющее устройство</a>
