Способ установки длинномерной конструкции на фундамент
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1039870
Автор: Виноградов
Текст

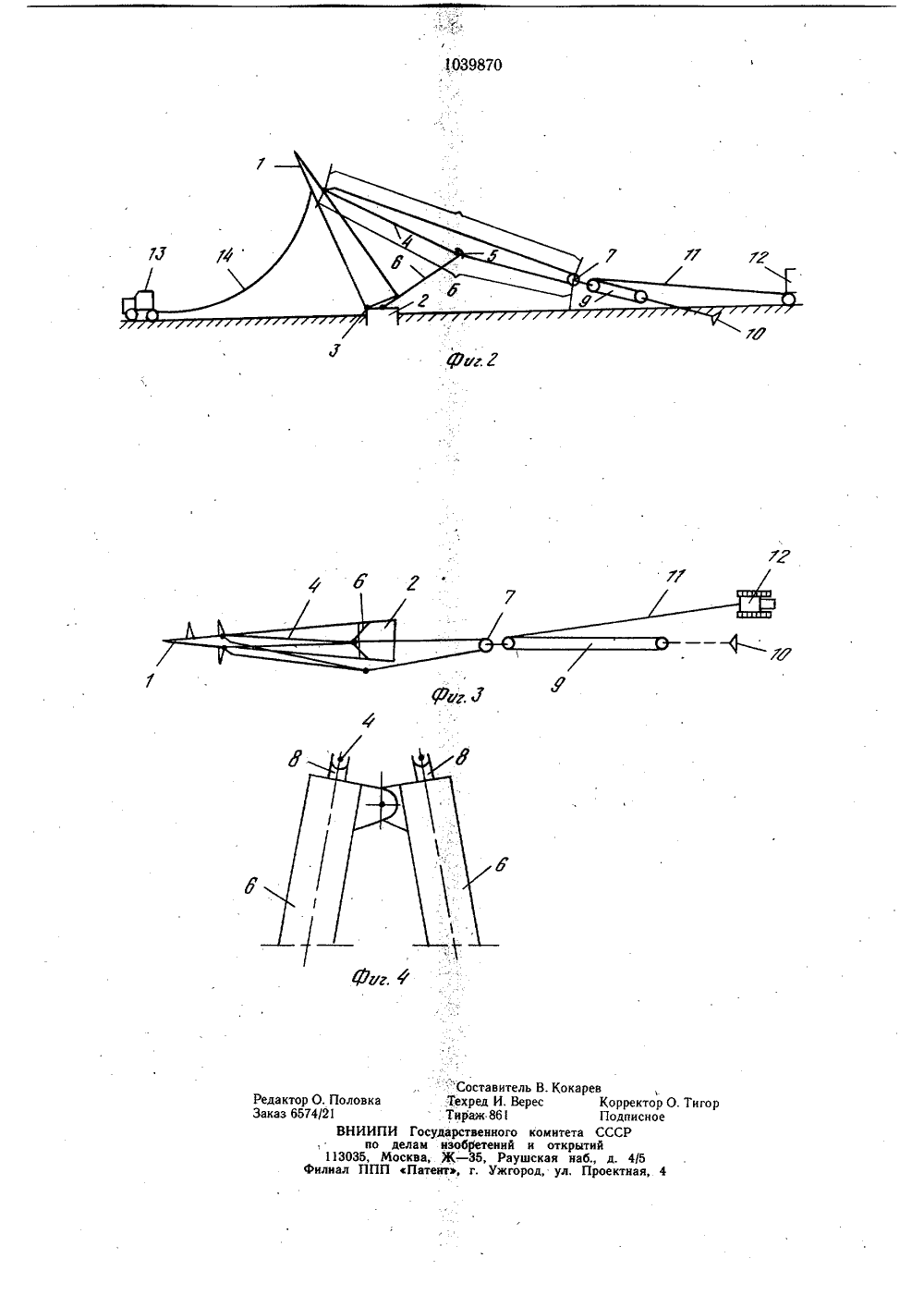

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК зи) В 11/02 ИИОПИСАНИЕ ИЗОБРЕТЕНИ ИДЕТЕЛЬСТВУ К АВТОРСНО ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(56) 1. Справочниктам. Монтаж технония. Под ред. Дем1970, с. 504.33ове отделение Орденации всесоюзного госуно-изыскательского и ского института энер электрических сетей 8) по специальным рабалогического оборудоваата М. П. Стройиздат(54) (57) СПОСОБ УСТАНОВКИ ДЛИН НОМЕРНОЙ КОНСТРУКЦИИ НА ФУН ДАМЕНТ, преимущественно опоры лини электропередачи, заключающийся в том, чт,801039870 конструкцию, находящуюся в горизонтальном положении, устанавливают на фундаменте путем натяжения каната, который прикрепляют одним концом к устанавливаемой конструкции, затем его присоединяют к вершине монтажной стрелы, которую предварительно шарнирно прикрепляют к фундаменту конструкции, и далее канат сопрягают с тяговым механизмом, например трактором, отличающийся тем, что, с целью сокращения . объема такелажных работ и уменьшения пло щади, необходимой для монтажных работ с конструкцией, канат после закрепления его на вершине монтажной мачты стрелы пропускают через блок, который прикрепляют к тяговому механизму, а конец каната перекидывают через монтажную стрелу в обратном направлении и прикрепляют и устанавливаемой конструкции.0398702Г5 монтажной стрелы 6, где ветви соединяются. После прохождения опорой 1 положенияравновесия работа трактора 12 прекращается, плавная установка конструкции 1 на фундамент 2 производится с помощью трак тора 13 и каната 14,Подъем и установка опор по предлагаемому способу позволяют исключить операцию перехвата опоры в момент выхода монтажной стрелы из работы, для осуществления которой требовалось дополнительно 2 - 50 4 трактора и 200 в 3 м каната. Это приводит к упрощению и удешевлению производства работ, уменьшает ширину тракторного проезда, что ведет к сокращению монтажных площадок, а это особенно существенно при строительстве высоковольтных линий электропередач в труднодоступных и необжитых районах. 11Изобретение относится к строительству, в частности к способам установки длинно- мерной конструкции на фундамент.Известен способ установки длинномерной конструкции на фундамент, преимущественно опоры линии электропередачи, заключающийся в том, что конструкцию, находящуюся в горизонтальном положении, устанавливают на фундамент путем натяжения каната, который прикрепляют одним концом к устанавливаемой конструкции, затем его присоединяют к вершине монтажной стрелы, которую предварительно шарнирно прикрепляют к фундаменту конструкции: канат сопрягают с тяговым механизмом, например трактором 11.. Недостатком известного способа уста.новки длинномерной конструкции на фундамент является необходимость применения узла перехвата, что вызывает необходимость использования дополнительных тракторов, а также дополнительных канатов, что приводит к увеличению объема такелажных работ и увеличению площади, необходимой для монтажных работ.Цель изобретения - сокращение объема такелажных работ и уменьшение площади, необходимой для монтажных работ с конструкцией.Поставленная цель достигается тем, что согласно способу установки ддинномерной конструкции на фундамент, преимущественно опоры линии электропередачи, заключающемуся в том, что конструкцию, находящуюся в горизонтальном положении, устанавливают на фундаменте путем натяжения каната, который прикрепляют одним концом к устанавливаемой конструкции, затем его присоединяют к вершине монтажной стрелы, которую предварительно шарнирно прикрепляют к фундаменту конструкции, и далее канат сопрягают с тяговым механизмом, например трактором, канат после закрепления его на вершине монтажной мачты стрелы пропускают через блок, который прикрепляют к тяговому механизму, а конец каната перекидывают через монтажную стрелу в обратном направлении и прикрепляют к устанавливаемой конструкции.На фиг. 1 показана схема, иллюстрирующая начало установки опоры; на фиг. 2 - схема, иллюстрирующая продолжение установки опоры после выхода монтажной стрелы из работы; на фиг, 3 - то же, вид сверху; на фиг. 4 - верхний узел монтажной стрелы.Перед установкой конструкцию 1 полностью собирают в горизонтальном положении и соединяют с фундаментом 2 монтажным шарниром 3. Конец каната 4, разветвленный на две ветви, прикрепляют к конструкции 1 в точке выше ее центра тяжести. Затем канат 4 закрепляют в верхнем узле 5 10 15 20 25 Зо 35 40 Монтажная стрела 6 прикреплена шарнирно к фундаменту 2. Далее канат 4 пропускают через блок 7 и перекидывают в обратном направлении через верхний узел 5 монтажной стрелы 6,Узел 5 имеет для этого два ложа 8 (фиг. 4). Другой конец каната 4 разветвляется на две ветви, каждая из которых укладывается в одно из лож 8. Затем обе ветви каната 4 прикрепляют к устанавливаемой конструкции 1. Ось блока 7 прикрепляют к оси подвижного блока полиспаста 9. Неподвижный блок полиспаста 9 закреплен с помощью анкера 1 О. Конец каната 11 полиспаста 9 прикреплен к трактору 12.Для торможения конструкции 1 в последний момент установки используют трактор 13, который связан с конструкцией 1 посредством каната 14.В начале установки конструкции 1, когда в подъеме участвует монтажная стрела 6, ветви каната 4 лежат в ложах 8. Конструкцию 1 поднимают трактором 12. После выхода монтажной стрелы 6 из работы (фиг. 2) ветви каната 4 выходят вверх из лож 8, при этом конструкцию 1 продолжают поднимать в основном за счет тяжести в участке А каната 4. Тяжение . в участке Б каната 4 передается также и на монтажную стрелу 6, которая, будучи прикрепленной к фундаментам 2, остается на своем месте.Величина усилия, необходимого для подьема конструкции 1, все время уменьшается по мере ее подъема и в момент выхода стрелы 8 из работы составляет 25 - 40/О усилия, необходимого в первоначальный момент установки конструкции, поэтому для продолжения подъема конструкции 1 вполне достаточно усилия в участке А каната 4, равного половине усилия, развиваемого полиспастом 9."Сост вка ТехредТираж ИИПИ Государствен но делам изобрет 5, Москва, Ж - 35, ППП сПатентэ, г. ного комитета ений и открытРаушская иаб. Ужгород, ул. П Редактор О. ПолоЗаказ 6574/21ВН11303Филиал вКорректор О ТиПодписноеСССРйд. 4/5роектная, 4
