Решетчатая опора

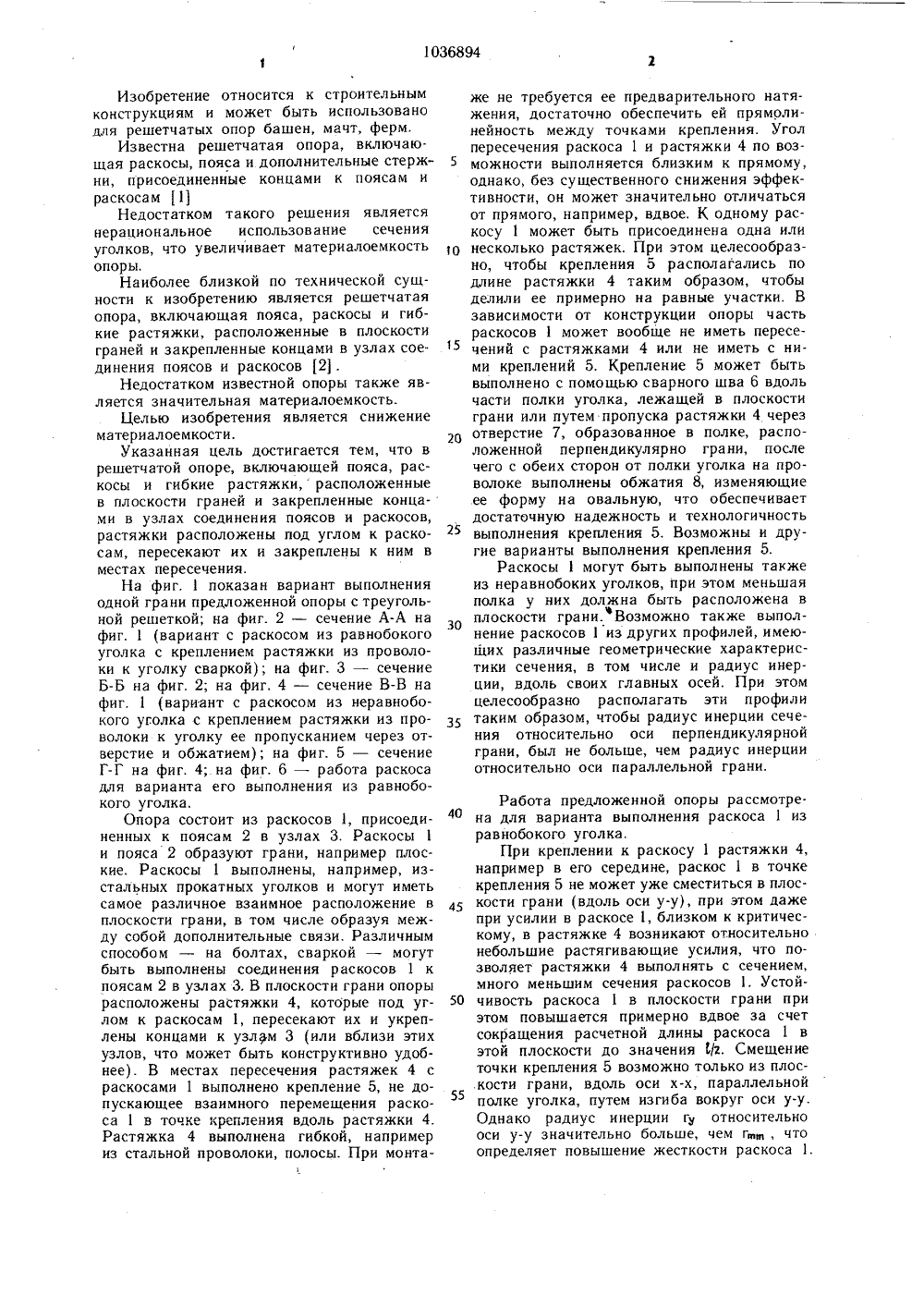

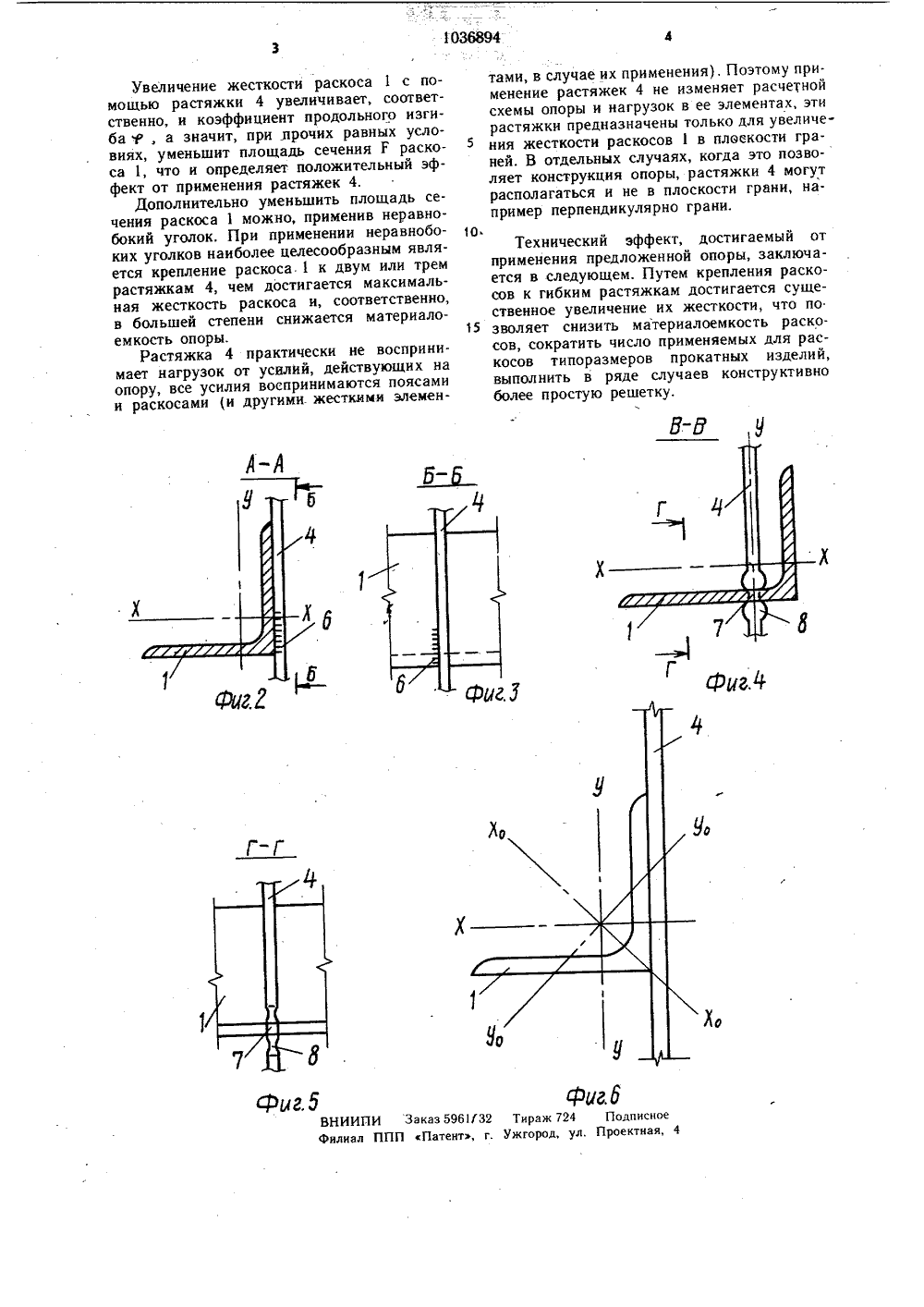

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК И 91 ЯО ии Н 12/08 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ РЕТТВУ ИСА ИДЕ ТОРСК К(5 9 Бюл.Журавлев 4.2 (088.8 н Н В и ысшая ое свидет .Е 04 Н(56) 1. Мухижений. М.,рис. 6 и 7,2, АвторсМ 492641, клтип). др. Статика соору кола, 1980, с. 117 льство СССР 1200, 1974 (прото 1036894 А 4) (57) РЕШЕТЧАТАЯ ОПОРА, включающая пояса, раскосы и гибкие растяжки, расположенные в плоскости граней н закр епленные концами в узлах соединения поясов и раскосбв, отличающаяся тем, чт, с целью снижения материалоемкости, растяжки расположены под углом к раскосам, пересекают их и закреплены к ним в местах пересечения.стальных прокатных уголков и могут иметь самое различное взаимное расположение в плоскости грани, в том числе образуя между собой дополнительные связи. Различным способом - на болтах, сваркой - могут быть выполнены соединения раскосов 1 к поясам 2 в узлах 3. В плоскости грани опоры расположены растяжки 4, которые под углом к раскосам 1, пересекают их и укреплены концами к узлам 3 (или вблизи этих узлов, что может быть конструктивно удобнее). В местах пересечения растяжек 4 с раскосами 1 выполнено крепление 5, не допускающее взаимного перемещения раскоса 1 В точке крепления Вдоль растяжки 4. Растяжка 4 выполнена гибкой, например из стальной проволоки, полосы. При монта 45 50 55 Изобретение относится к строительным конструкциям и может быть использовано для решетчатых опор башен, мачт, ферм,Известна решетчатая опора, включающая раскосы, пояса и дополнительные стержни, присоединенные концами к поясам и раскосам 11Недостатком такого решения является нерациональное использование сечения уголков, что увеличивает материалоемкость опоры.Наиболее близкой по технической сущности к изобретению является решетчатая опора, включающая пояса, раскосы и гибкие растяжки, расположенные в плоскости граней и закрепленные концами в узлах сое динения поясов и раскосов 2).Недостатком известной опоры также явл яется зн ачител ьная матер иалоем кость.Целью изобретения является снижение материалоемкости. ЗоУказанная цель достигается тем, что в решетчатой опоре, включающей пояса, раскосы и гибкие растяжки,расположенные в плоскости граней и закрепленные концами в узлах соединения поясов и раскосов, растяжки расположены под углом к раскосам, пересекают их и закреплены к ним в местах пересечения.На фиг. 1 показан вариант выполнения одной грани предложенной опоры с треугольной решеткой; на фиг. 2 - сечение А-А наЗо фиг. 1 (вариант с раскосом из равнобокого уголка с креплением растяжки из проволоки к уголку сваркой); на фиг. 3 - сечение Б-Б на фиг. 2; на фиг. 4 - сечение В-В на фиг. 1 (вариант с раскосом из неравнобокого уголка с креплением растяжки из проволоки к уголку ее пропусканием через отверстие и обжатием); на фиг. 5 - сечение Г-Г на фиг. 4; на фиг. 6 - работа раскоса для варианта его выполнения из равнобокого уголка.Опора состоит из раскосов 1, присоеди ненных к поясам 2 в узлах 3. Раскосы 1 и пояса 2 образуют грани, например плоские, Раскосы 1 выполнены, например, изже не требуется ее предварительного натяжения, достаточно обеспечить ей прямолинейность между точками крепления. Угол пересечения раскоса 1 и растяжки 4 по возможности выполняется близким к прямому, однако, без существенного снижения эффективности, он может значительно отличаться от прямого, например, вдвое. К одному раскосу 1 может быть присоединена одна или несколько растяжек. При этом целесообразно, чтобы крепления 5 располагались по длине растяжки 4 таким образом, чтобы делили ее примерно на равные участки. В зависимости от конструкции опоры часть раскосов 1 может вообще не иметь пересечений с растяжками 4 или не иметь с ними креплений 5. Крепление 5 может быть выполнено с помощью сварного шва 6 вдоль части полки уголка, лежащей в плоскости грани или путем пропуска растяжки 4 через отверстие 7, образованное в полке, расположенной перпендикулярно грани, после чего с обеих сторон от полки уголка на проволоке выполнены обжатия 8, изменяющие ее форму на овальную, что обеспечивает достаточную надежность и технологичность выполнения крепления 5. Возможны и другие варианты выполнения крепления 5.Раскосымогут быть выполнены также из неравнобоких уголков, при этом меньшая полка у них должна быть расположена в плоскости грани. Возможно также выполчнение раскосов 1 из других профилей, имеющих различные геометрические характеристики сечения, в том числе и радиус инерции, вдоль своих главных осей. При этом целесообразно располагать эти профили таким образом, чтобы радиус инерции сечения относительно оси перпендикулярной грани, был не больше, чем радиус инерции относительно оси параллельной грани. Работа предложенной опоры рассмотрена для варианта выполнения раскоса 1 из равнобокого уголка.При креплении к раскосу 1 растяжки 4, например в его середине, раскос 1 в точке крепления 5 не может уже сместиться в плоскости грани (вдоль оси у-у), при этом даже при усилии в раскосе 1, близком к критическому, в растяжке 4 возникают относительно небольшие растягивающие усилия, что позволяет растяжки 4 выполнять с сечением, много меньшим сечения раскосов 1. Устойчивость раскоса 1 в плоскости грани при этом повышается примерно вдвое за счет сокращения расчетной длины раскоса 1 в этой плоскости до значения 1(з, Смещение точки крепления 5 возможно только из плоскости грани, вдоль оси х-х, параллельной полке уголка, путем изгиба вокруг оси у-у. Однако радиус инерции гу относительно оси у-у значительно больше, чем г, что определяет повышение жесткости раскоса 1.
