Двухцепная опора линии электропередачи

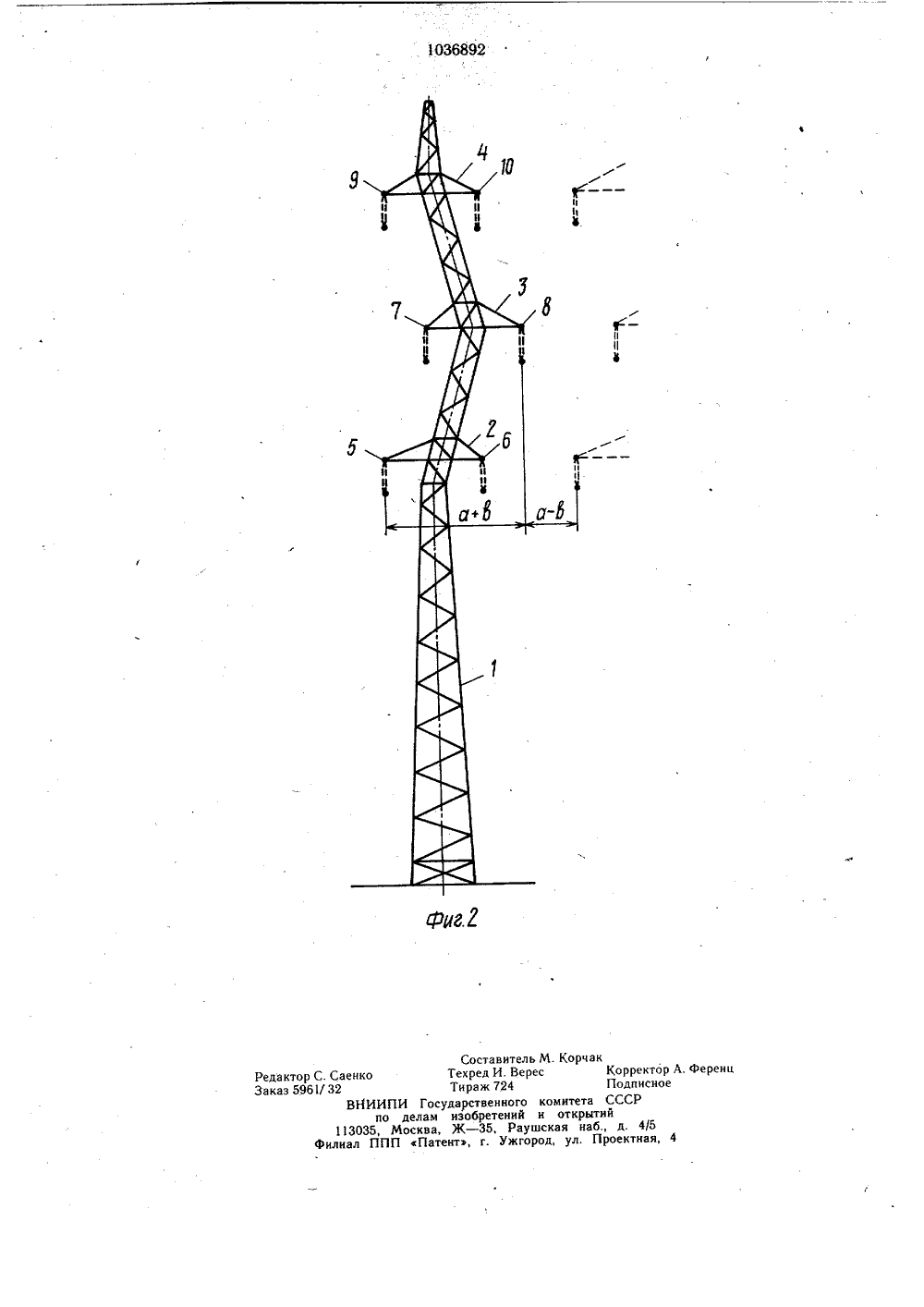

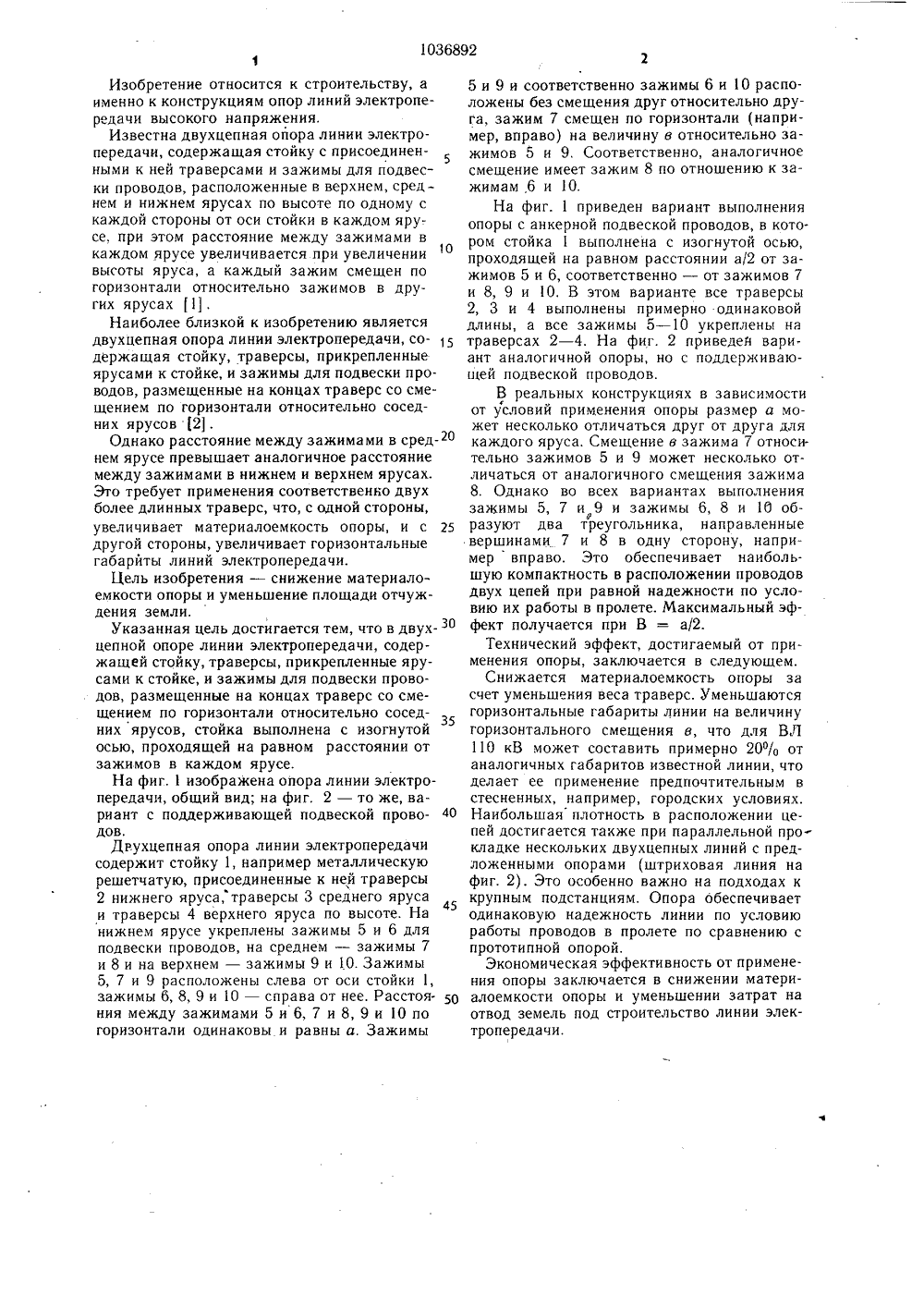

. СОЮЗ. СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Э(51) Е 04 Н 121 Щ ящф чР 47 Рхщ,ИСАНИЕ ИЗОБРЕТЕНИЯ ОРСКОМ ДЕТЕЛЬСТ ев Б. П. ет линий1979,одов под- ЭП, Л., (протоГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) (57) ДВУХЦЕПНАЯ ОПОРА ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ, содержащая стойку, траверсы, прикрепленные ярусами к стойке, и зажимы для подвески проводов, размещенные на концах траверс со смещением по горизонтали относительно соседних ярусов, отличающаяся тем, что, с целью снижения материалоемкости опоры и уменьшения площади отчуждения земли, стойка выполнена с изогнутой осью, проходящей на равном расстоянии от зажимов в каждом ярусе.Изобретение относится к строительству, аименно к конструкциям опор линий электропередачи высокого напряжения,Известна двухцепная опора линии электропередачи, содержащая стойку с присоединенными к ней траверсами и зажимы для подвески проводов, расположенные в верхнем, среднем и нижнем ярусах по высоте по одному скаждой стороны от оси стойки в каждом ярусе, при этом расстояние между зажимами вкаждом ярусе увеличивается при увеличениивысоты яруса, а каждый зажим смещен погоризонтали относительно зажимов в других ярусах 1.Наиболее близкой к изобретению являетсядвухцепная опора линии электропередачи, содержащая стойку, траверсы, прикрепленныеярусами к стойке, и зажимы для подвески проводов, размещенные на концах траверс со смещением по горизонтали относительно соседних ярусов 2.Однако расстояние между зажимами в сред-Онем ярусе превышает аналогичное расстояниемежду зажимами в нижнем и верхнем ярусах.Это требует применения соответственно двухболее длинных траверс, что, с одной стороны,увеличивает материалоемкость опоры, и с 2 Бдругой стороны, увеличивает горизонтальныегабарйты линий электропередачи.Цель изобретения - снижение материалоемкости опоры и уменьшение площади отчуждения земли.Указанная цель достигается тем, что в двух-цепной опоре линии электропередачи, содержащей стойку, траверсы, прикрепленные ярусами к стойке, и зажимы для подвески проводов, размещенные на концах траверс со смещением по горизонтали относительно соседних ярусов, стойка выполнена с изогнутойосью, проходящей на равном расстоянии отзажимов в каждом ярусе.На фиг, 1 изображена опора линии электропередачи, общий вид; на фиг, 2 - то же, вариант с поддерживающей подвеской проводов.Двухцепная опора линии электропередачисодержит стойку 1, например металлическуюрешетчатую, присоединенные к ней траверсы2 нижнего яруса,траверсы 3 среднего ярусаи траверсы 4 верхнего яруса по высоте, Нанижнем ярусе укреплены зажимы 5 и 6 дляподвески проводов, на среднем - зажимы 7и 8 и на верхнем - зажимы 9 и 10. Зажимы5, 7 и 9 расположены слева от оси стойки 1,зажимы 6, 8, 9 и 10 - справа от нее. Расстоя- бния между зажимами 5 и 6, 7 и 8, 9 и 10 погоризонтали одинаковы и равны а. Зажимы 5 и 9 и соответственно зажимы 6 и 10 расположены без смещения друг относительно друга, зажим 7 смещен по горизонтали (например, вправо) на величину в относительно зажимов 5 и 9, Соответственно, аналогичное смещение имеет зажим 8 по отношению к зажимам,6 и 10.На фиг. 1 приведен вариант выполнения опоры с анкерной подвеской проводов, в котором стойка 1 выполнена с изогнутой осью, проходящей на равном расстоянии а/2 от зажимов 5 и 6, соответственно - от зажимов 7 и 8, 9 и 10. В этом варианте все траверсы 2, 3 и 4 выполнены примерно одинаковой длины, а все зажимы 5 - 10 укреплены на траверсах 2 - 4, На фиг. 2 приведей вари. ант аналогичной опоры, но с поддерживающей подвеской проводов.В реальных конструкциях в зависимости от условий применения опоры размер а может несколько отличаться друг от друга для каждого яруса. Смещение в зажима 7 относительно зажимов 5 и 9 может несколько отличаться от аналогичного смещения зажима 8. Однако во всех вариантах выполнения зажимы 5, 7 и 9 и зажимы 6, 8 и 10 образуют два треугольника, направленные вершинами 7 и 8 в одну сторону, например вправо. Это обеспечивает наибольшую компактность в расположении проводов двух цепей при равной надежности по условию их работы в пролете. Максимальный эффект получается при В = а/2.Технический эффект, достигаемый от применения опоры, заключается в следующем.Снижается материалоемкость опоры за счет уменьшения веса траверс. Уменьшаются горизонтальные габариты линии на величину горизонтального смещения в, что для ВЛ 110 кВ может составить примерно 20 Й от аналогичных габаритов известной линии, что делает ее применение предпочтительным в стесненных, например, городских условиях.Наибольшая плотность в расположении цепей достигается также при параллельной прокладке нескольких двухцепных линий с предложенными опорами (штриховая линия на фиг. 2), Это особенно важно на подходах к крупным подстанциям, Опора обеспечивает одинаковую надежность линии по условию работы проводов в пролете по сравнению с прототипной опорой.Экономическая эффективность от применения опоры заключается в снижении материалоемкости опоры и уменьшении затрат на отвод земель под строительство линии электропередачи.1036892 Ф- - и 11 В Составитель М. Корчак Редактор С. Саенко Техред И. Верес Корректор А. Ференц Заказ 5961/32 Тираж 724 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патентэ, г. Ужгород, ул. Проектная, 4
