Перекрытие здания

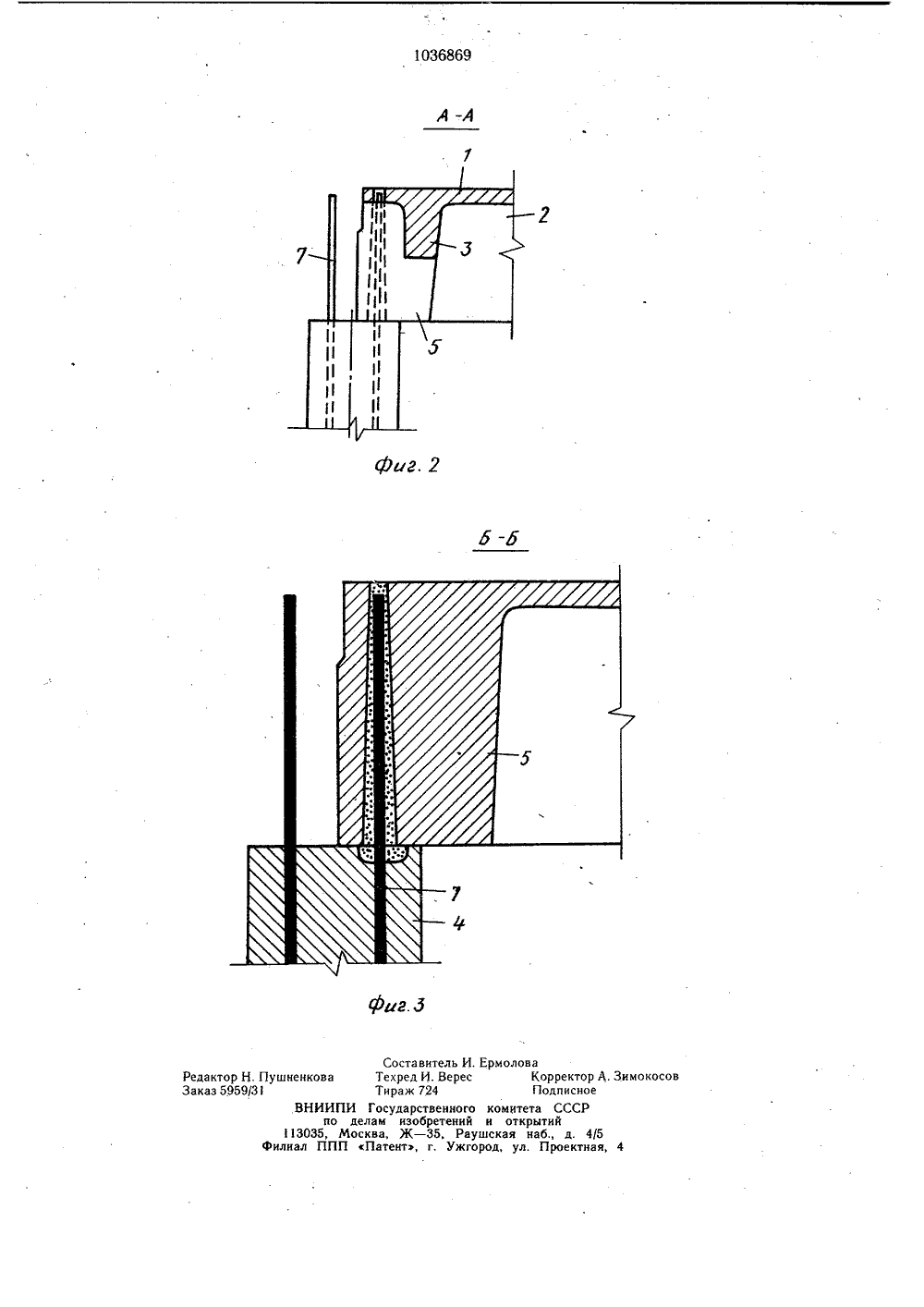

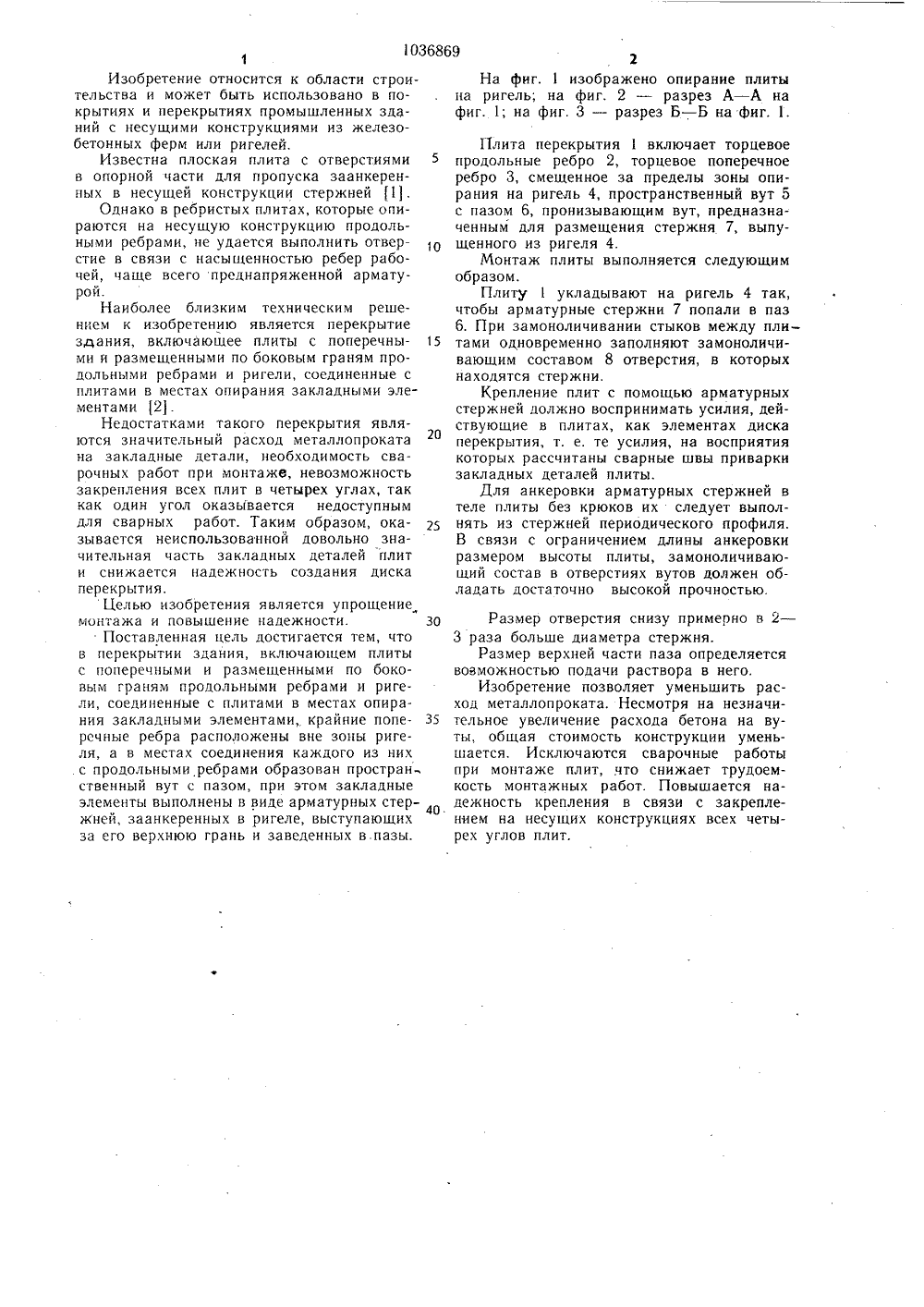

СОКИ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК зцд Е 04 В 5/02 гОПИСАНИЕ ИЗОБРЕТЕНИЙН АВТОРСКОМУ( СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Украинское отделение Всесоюзного государственного научно-исследовательскогои проектно-конструкторского института энергетики промышленности ВНИПИэнергопром,(54) (57) ПЕРЕКРЫТИЕ ЗДАНИЯ, включающее плиты с поперечными и размещенными по боковым граням продольными реб. рами и ригели, соединенные с плитами в местах опирания закладными элементами, отличающееся тем, что, с целью упрощения монтажа и повышения надежности, крайние поперечные ребра расположены вне зоны ригеля, а в местах соединения каждогоиз них с продольными ребрами образован пространственный вут с пазом, .йри этом закладные элементы выполнены в виде арматурных стержней, заанкеренных в ригеле, выступающих за его верхнюю грань и заведенных в пазы.Плита перекрытия 1 включает торцевоепродольные ребро 2, торцевое поперечное ребро 3, смещенное за пределы зоны опирания на ригель 4, пространственный вут 5 с пазом 6, пронизывающим вут, предназначенным для размещения стержня 7, выпу щенного из ригеля 4.Монтаж плиты выполняется следующимобразом.Плиту 1 укладывают на ригель 4 так,чтобы арматурные стержни 7 попали в паз 6. При замоноличивании стыков между пли тами одновременно заполняют замоноличивающим составом 8 отверстия, в которых находятся стержни.Крепление плит с помощью арматурныхстержней должно воспринимать усилия, действующие в плитах, как элементах диска перекрытия, т. е. те усилия, на восприятия которых рассчитаны сварные швы приварки закладных деталей плиты.Для анкеровки арматурных стержней втеле плиты без крюков их следует выпол нять из стержней периодического профиля.В связи с ограничением длины анкеровки размером высоты плиты, замоноличивающий состав в отверстиях вутов должен обладать достаточно высокой прочностью. зо Размер отверстия снизу примерно в 2 -3 раза больше диаметра стержня.Размер верхней части паза определяетсявозможностью подачи раствора в него.Изобретение позволяет уменьшить расход металлопроката. Несмотря на незначи тельное увеличение расхода бетона на вуты, общая стоимость конструкции уменьшается. Исключаются сварочные работыпри монтаже плит, что снижает трудоемкость монтажных работ. Повышается на О дежность крепления в связи с закреплением на несущих конструкциях всех четырех углов плит. 103686Изобретение относится к области строительства и может быть использовано в покрытиях и перекрытиях промышленных зданий с несущими конструкциями из железобетонных ферм или ригелей.Известна плоская плита с отверстиями в опорной части для пропуска заанкеренных в несущей конструкции стержней 11.Однако в ребристых плитах, которые опираются на несущую конструкцию продольными ребрами, не удается выполнить отверстие в связи с насыщенностью ребер рабочей, чаще всего преднапряженной арматурой.Наиболее близким техническим решением к изобретению является перекрытие здания, включающее плиты с поперечными и размещенными по боковым граням продольными ребрами и ригели, соединенные с плитами в местах опирания закладными элементами 2) .Недостатками такого перекрытия являются значительный расход металлопроката на закладные детали, необходимость сварочных работ при монтаже, невозможность закрепления всех плит в четырех углах, так как один угол оказывается недоступным для сварных работ. Таким образом, оказывается неиспользованной довольно значительная часть закладных деталей плит и снижается надежность создания диска перекрытия.Целью изобретения является упрощение монтажа и повышение надежности.Постав ченная цель достигается тем, что в перекрытии здания, включающем плиты с поперечными и размещенными по боковым граням продольными ребрами и ригели, соединенные с плитами в местах опирания закладными элементами, крайние поперечные ребра расположены вне зоны ригеля, а в местах соединения каждого из них с продольными ребрами образован простран ственный вут с пазом, при этом закладные элементы выполнены в виде арматурных стержней, заанкеренных в ригеле, выступающих за его верхнюю грань и заведенных в.пазы. 92На фиг. 1 изображено опирание плиты на ригель; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.ВНИИПпо113035,лиал ПП Редактор Н. ПушненковЗаказ 5959/31 Составитель И. ЕТехред И. ВересТираж 724И Государственного кделам изобретений иМосква, Ж - 35, РаушП Патент, г. Ужгором олова Корре Подп митета С открытий ая наб.,ул Про
