Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

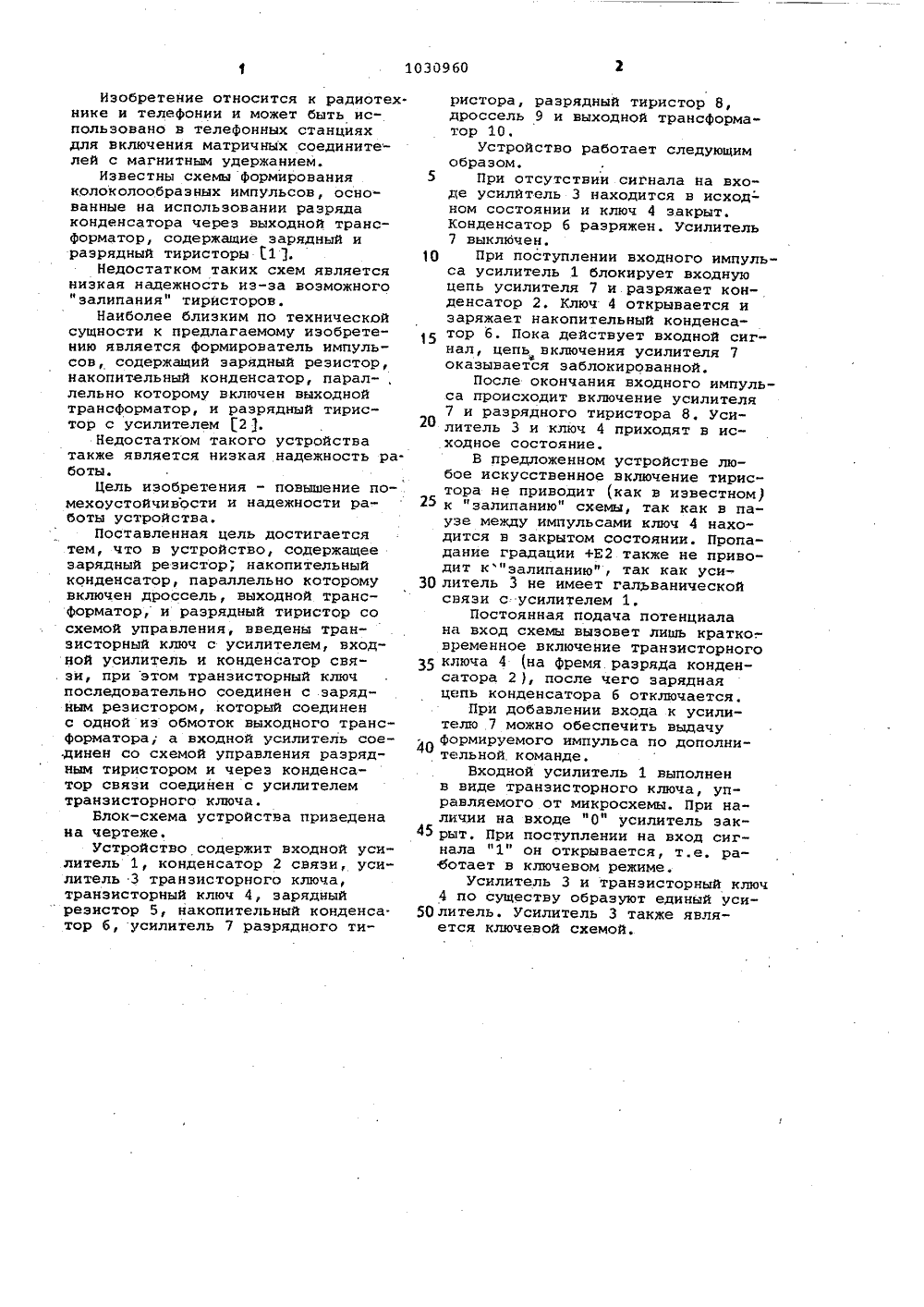

СОЮЗ СОВЕТСКИХОЩоПНИВНИРЕСПУЬЛИН ЭФР НОЗК 35 ОБРЕТ ЬСТВУ, 01,08.72 3, со- акоелью выный . ИИПУЛЬСОтор,параллссельразряд ООУДАРСТВЕННЫЙ КОМИТЕТ СССР00 ДЕЛАМ ИЗОВЩТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗН АВТОРСКОМУ СВИДЕТЕЛ(54) (57 еоРИИР 0 вательдержавший зарядный реэиспительный конденсатор,но которому включей дроходной трансФорматор и 801030960 тиристор со схемой управлений, о.тл и ч а а щ н й с я ,тем, что,с целью поваваения помехоустойчивос-..усилителем,.: входной усилитель Нконденсатор .свйэи, нри этом тран-зисторный ключ последовательно соединен с зарядным резистором, который соединен с одной нэ. сибмотоквыходного трансФорматора, а входиой.усилитель соединен со схемойупраьления раэрядйым тиристором"и.через конденсатор связи соединен с усилителем транзисторногоключа.Изобретение относится к радиотехнике и телефонии и может быть использовано в телефонных станцияхдля включения матричных соединителей с магнитным удержанием.Известны схемы формированияколоколообразных импульсов, основанные на использовании разрядаконденсатора через выходной трансформатор, содержащие зарядный иразрядный тиристоры 1 .Недостатком таких схем являетсянизкая надежность из-за возможногофзалипания" тиристоров,Наиболее близким по техническойсущности к предлагаемому изобретению является формирователь импульсов, содержащий зарядный резистор,накопительный конденсатор, парал-,лельно которому включен выходнойтрансформатор, и разрядный тиристор с усилителем 21.Недостатком такого устройстватакже является низкая надежность работы.Цель изобретения - повышение помехоустойчивости и надежности работы устройства.Поставленная цель достигаетсятем, что в устройство, содержащеезарядный резистор, накопительныйконденсатор, параллельно которомувключен дроссель, выходной трансформатор, и разрядный тиристор сосхемой управления, введены транзисторный ключ с усилителем, входной усилитель и конденсатор свя. зи, при этом транзисторный ключпоследовательно соединен с зарядным резистором, который соединенс одной из обмоток выходного трансформатора; а входной усилитель сое.динен со схемой управления разрядным тиристором и через конденсатор связи соединен с усилителемтранзисторного ключа.Блок-схема устройства приведенана чертеже.Устройство содержит входной усилитель 1, конденсатор 2 связи, усилитель 3 транзисторного ключа,транзисторный ключ 4, зарядныйрезистор 5, накопительный конденса.тор б, усилитель 7 разрядного тиристора, разрядный тиристор 8,дроссель 9 и выходной трансформатор 10.Устройство работает следующимобразом.5 При отсутствии сигнала на входе усилйтель 3 находится в исход-ном состоянии и ключ 4 закрыт.Конденсатор б разряжен. Усилитель7 выключен.10 При поступлении входного импульса усилитель 1 блокирует входнуюцепь усилителя 7 и разряжает конденсатор 2. Ключ 4 открывается изаряжает накопительный конденса тор б. Пока действует входной сигнал, цепь, включения усилителя 7оказывается заблокированной.После окончания входного импульса происходит включение усилителя7 и разрядного тиристора 8. Уси литель 3 и ключ 4 приходят в исходное состояние.В предложенном устройстве любое искусственное включение тиристора не приводит (как в известном) 25 к "залипанию" схемы, так как в паузе между импульсами ключ 4 находится в закрытом состоянии. Пропадание градации +Е 2 также не приводит к"залипанию", так как уси литель 3 не имеет гальваническойсвязи с усилителем 1.Постоянная подача потенциалана вход схемы вызовет лишь кратко-.временное включение транзисторного З 5 ключа 4 (на Фремя разряда конденсатора 2 ), после чего заряднаяцепь конденсатора б отключается.При добавлении входа к усилителю 7 можно обеспечить выдачу 0 формируемого импульса по дополни-тельной команде.Входной усилитель 1 выполненв виде транзисторного ключа, управляемого от микросхемы. При наличии на входе "0" усилитель эак рыт, При поступлении на вход сигнала "1" он открывается, т.е. работает в ключевом режиме.Усилитель 3 и транзисторный ключ4 по существу образуют единый уси литель. Усилитель 3 также является ключевой схемой.
СмотретьЗаявка
3355594, 16.11.1981
ПРЕДПРИЯТИЕ ПЯ М-5308
БОРОВИКОВ АЛЕКСАНДР ГЕОРГИЕВИЧ, СИГОВ СЕМЕН ВАСИЛЬЕВИЧ
МПК / Метки
МПК: H03K 3/53
Метки: импульсов, формирователь
Опубликовано: 23.07.1983
