Способ установки сооружения на фундамент и платформа для установки сооружения на фундамент

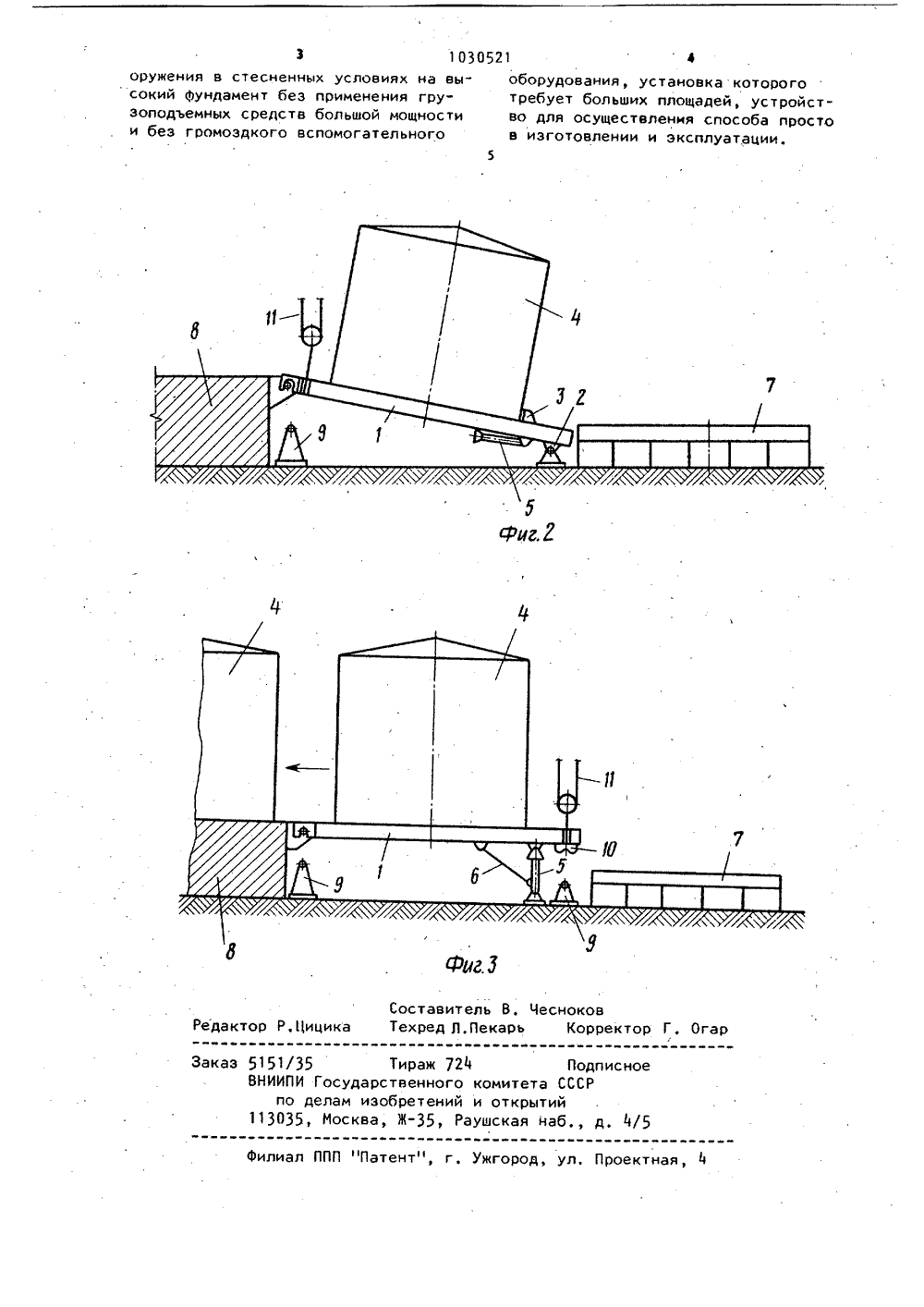

(57)на фук функреплотлс цел УДАРСТВЕННЫЙ НОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ ИОТНРЫТИИ ПИСАНИЕ ИЗОБ ТОРСНОМУ СЕИД(71) Государственный институт поектированию технологии монтажа иприятий химической промышленност(56) 1.Авторское свидетельство СЮ 418445, кл, В 66 Г 11/02, 19712, Авторское свидетельство ССй 370165, кл. В 66 Е 7/14, 1973(прототип),ПОСОБ УСТАНОВКИ СООРУЖЕНИЯ ДАМЕНТ И ПЛАТФОРМА ДЛЯ УСТАНОВРУЖЕНИЯ НА ФУНДАМЕНТ.Способ установки сооружения дамент, включающий надвижку его аменту и подъем с последующим нием в проектном положении, и ч а ю щ и й с я тем, что, ю упрощения установки сооружения на высокий фундамент в стесненных условиях, рядом с Фундаментом монтируют платформу, высота которой меньше высоты Фундамента, на платформу надвигают сооружение и Фиксируют его затем близлежащий к фундаменту конец платформы приподнимают и шарнирно соединяют с верхней частью Фундамента, после чего приподнимают дру; гой конец платформы до вывода ее в горизонтальное положение, фиксируют платформу в этом положении и сдв ют сооружение на фундамент с пос дующим демонтажом платформы.2. Платформа для установки сооружения на фундамент, включающая раму и опоры, о т л и ч а ю щ а я с я тем, что рама установлена на опорах посредством разъемных шарниров и снабжена дополнительной откидной опорой, свободный конец которой соединен с рамой гибкой тягой, и съемными фиксаторами.41 10Изобретение относится к строитель" но-монтажным работам, в частности к способам установки конструкции на фундамент и устройствам для осуществления способов.Наиболее близким к изобретению по технической сущности и достигаемому результату являются способ установки сооружения на фундамент, включающий надвижку его к Фундаменту и подъем с последующим креплением в проектном положении 1 11, и платформа для установки сооружения на ф ндамент, включаощая раму и опоры 2 у д фб иНедостатком известных способа устройства является невозможность с их помощью монтировать конструкции в стестненных условиях на высокий фундамент, так как требуются боль" шие площади для крепления. вант-расчалок и установки дополнительного оборудоеания. Кроме того, для осуществления известного способа ич использования известного устроиства требуются грузоподъемные механизмы большой мощности,15 20 25 Зо 35 раме с помощью фиксаторов 3. Конец рамы, ближний к Фундаменту 8, приподнимает грузоподъемным средст вом 11 например, стреловым краном )и шарнирно прикрепляют к фундаменту 8 на уровне его верхней плоскости, Затем этим же груэоподъемным средством поднимают второй конец рамы, выводят ее в горизонтальное положение и Фиксируют в этом положении откидной опорой 5, которую устанавливают под ту,пым углом по отношению к раме и которая удерживается в этом положении 50. гибкой тягой 6. После этого снимаютФиксаторы 3, крепящие резервуар к раме и сдвигают резервуар с рамы на фундамент тяговыми полиспастами с лебедками, устанавливая его в проектное положение, отсоединяют раму 1 от фундамента 8 и демонтируют ее,Целью изобретения является упрощение установки сооружения на высокий Фундамент в стесненных условиях.Цель достигается тем, цто согласно способу установки сооружения наФундамент, включающему надвижку его.к Фундаменту и подъем с последующим креплением в проектном положении, рядом с фундаментом монтируют платформу, высота которой меньше высоты Фундамента, на платформунадвигают сооружение и Фиксируютего, затем близлежащий к фундаментуконец платформы приподнимают и шарнирно соединяют с верхней частьюфундамента, после чего приподнимаютдругой конец платформы до вывода еев горизонтальное положение,. Фиксируют платформу в этом положении исдвигают сооружение на фундаментс последующим демонтажом платформы.В платформе для установки сооружения на фундамент, включающей рамуи опоры, рама установлена на опорахпосредством разъемных шарниров и снабжена дополнительной откидной опорой,свободный конец которой соединен срайой гибкой тягой, и съемными Фиксаторами.На Фиг,.1 представлена схема установки сооружения на Фундамент, 1-йэтап; на фиг,2 - то же, 11-й этап;на Фиг. 3 - то же,111-й этап,30521 2Платформа для установки на фундамент представляет собой раму 1,на нижней части которой закрепленыдва разъемных шарнира 2. На верхней части рамы установлены съемные 5фиксаторы 3 для крепления монтируе 6мого резервуара 4 на раме 1, К нижней части рамы шарнирно закреплена откидная опора 5, свободный конец которой соединен с рамой при помощи гибкой тяги 6. Монтаж резервуара осуществляетсяследующим образом,Резервуар 4 собирают в свободнойзоне вне пределов окончательной его установки. К месту монтажа резервуара прокладывают накаточные пути 7.Между Фундаментом 8 под резервуар 4 и концом накатоцных путей 7 устанавливают опоры 9 рамы 1, представляющие собой нижние части разъемных установоцных шарниров 2. Опоры 9 устанавливают на предварительно выполненные фундаменты. Затем на опоры 9укладывают раму 1 с присоединенными к ней верхними частями 10 шарниров2 и откидной опорой 5, зафиксированной в горизонтальном положении, Причемвысота опор 9 шарниров 2 выбирается таким образом, чтобы верхние поч верхности рамы и накаточных путеи находились на одном уровне. Резервуар 4 перемещают по накаточным путям 7 с помощью тяговых полиспастовс лебедками и сдвигает его на раму 1,после чего резервуар закрепляют к Такое выполнение способа и устройства позволит вести установку со3 10305214оружения в стесненных условиях на вы- оборудования, установка которого сокий фундамент без применения гру- требует больших площадей, устройстзоподъемных средств большой мощности во для осуществления способа просто и без громоздкого вспомогательного в изготовлении и эксплуатации.5 Составитель В. Чесноков Редактор Р,Цицика Техред Д,Пекарь Корректор Гж 724ного нии ау ППП "Патент", г. Ужгород, ул. Проект ли аказ 5151/35 Ти ВНИИПИ Государств по делам изобр 113035, Москва, ЖПодписно итета СССР ткрытий кая наб., д, 4/
