Стенд для испытаний ручных механизированных инструментов вращательного действия

Номер патента: 1024256

Авторы: Маточкин, Никольский, Рябинин, Семенова, Чайка

ZIP архив

Текст

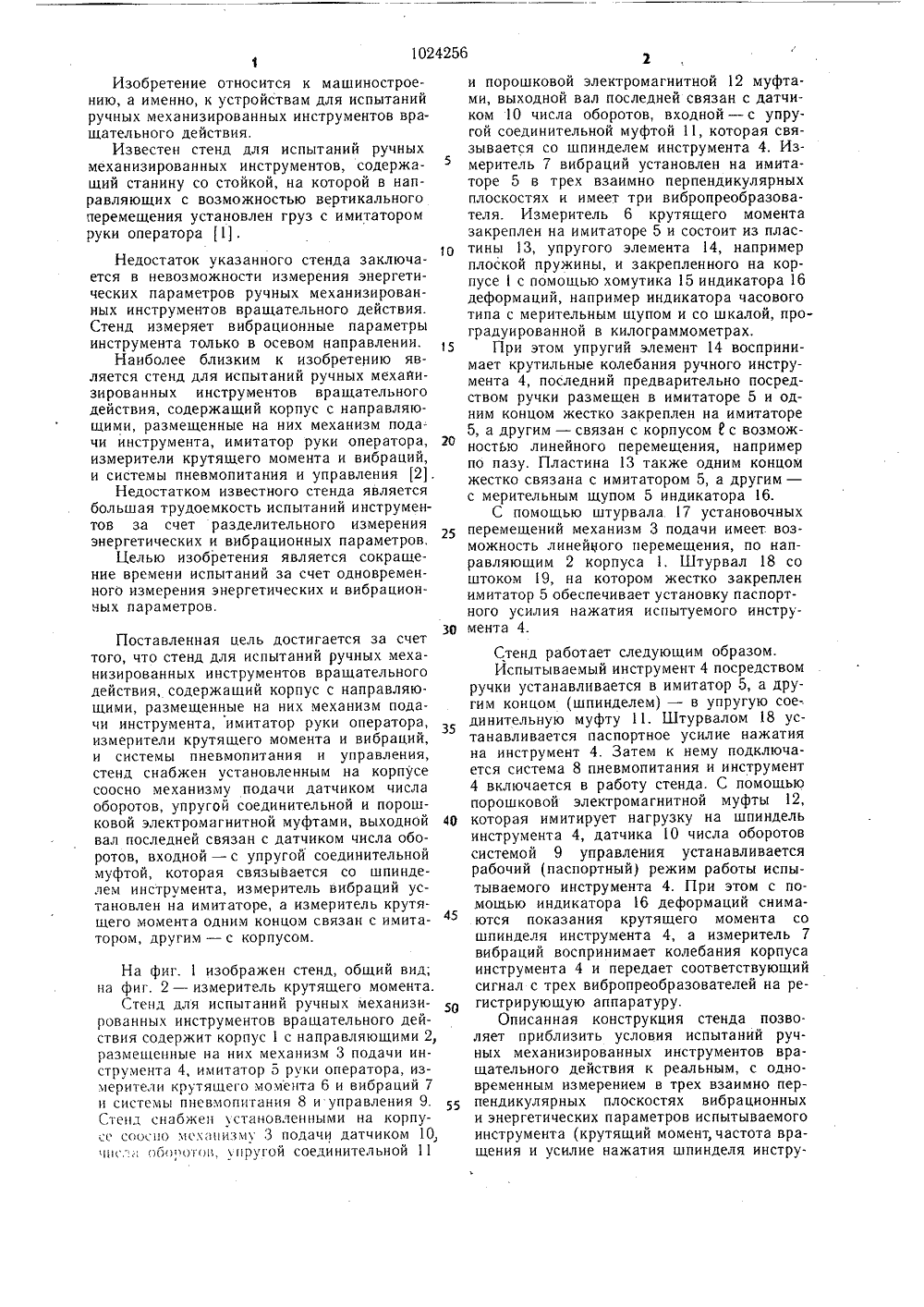

Изобретение относится к машиностроению, а именно, к устройствам для испытаний ручных механизированных инструментов вращательного действия.Известен стенд для испытаний ручных механизированных инструментов, содержащий станину со стойкой, на которой в направляющих с возможностью вертикального перемещения установлен груз с имитатором руки оператора 1 .10Недостаток указанного стенда заключается в невозможности измерения энергетических параметров ручных механизированных инструментов вращательного действия. Стенд измеряет вибрационные параметры инструмента только в осевом направлении.Наиболее близким к изобретению является стенд для испытаний ручных мехайизированных инструментов вращательного действия, содержащий корпус с направляющими, размещенные на них механизм подачи инструмента, имитатор руки оператора, 20 измерители крутящего момента и вибраций, и системы пневмопитания и управления 2.Недостатком известного стенда является большая трудоемкость испытаний инструментов за счет разделительного измерения энергетических и вибрационных параметров,Целью изобретения является сокращение времени испытаний за счет одновременного измерения энергетических и вибрационных параметров. 50 55 Поставленная цель достигается за счет того, что стенд для испытаний ручных механизированных инструментов вращательного действия, содержащий корпус с направляющими, размещенные на них механизм подачи инструмента, имитатор руки оператора, измерители крутящего момента и вибраций, и системы пневмопитания и управления, стенд снабжен установленным на корпусе соосно механизму подачи датчиком числа оборотов, упругой соединительной и порошковой электромагнитной муфтами, выходной вал последней связан с датчиком числа оборотов, входной - с упругой соединительной муфтой, которая связывается со шпинделем инструмента, измеритель вибраций установлен на имитаторе, а измеритель крутящего момента одним концом связан с имитатором, другим - с корпусом. На фиг. 1 изображен стенд, общий вид; на фиг. 2 - измеритель крутящего момента.Стенд для испытаний ручных механизированных инструментов вращательного действия содержит корпус 1 с направляющими 2, размещенные на них механизм 3 подачи инструмента 4, имитатор 5 руки оператора, измерители крутящего момента 6 и вибраций 7 и системы пневмопитания 8 и управления 9, Стенд снабжен установленными на корпусе сооспо механизму 3 подачи датчиком 10, чиса оборогон, упругой соединительной 11 30 35 40 45 и порошковой электромагнитной 12 муфтами, выходной вал последней связан с датчиком 10 числа оборотов, входной - с упругой соединительной муфтой 11, которая связывается со шпинделем инструмента 4. Измеритель 7 вибраций установлен на имитаторе 5 в трех взаимно перпендикулярных плоскостях и имеет три вибропреобразователя. Измеритель 6 крутящего момента закреплен на имитаторе 5 и состоит из пластины 13, упругого элемента 14, например плоской пружины, и закрепленного на корпусе 1 с помощью хомутика 15 индикатора 16 деформаций, например индикатора часового типа с мерительным щупом и со шкалой, проградуированной в килограммометрах.При этом упругий элемент 14 воспринимает крутильные колебания ручного инструмента 4, последний предварительно посредством ручки размещен в имитаторе 5 и одним концом жестко закреплен на имитаторе 5, а другим - связан с корпусом г,с возможностью линейного перемещения, например по пазу. Пластина 13 также одним концом жестко связана с имитатором 5, а другим - с мерительным щупом 5 индикатора 16.С помощью штурвала 17 установочных перемещений механизм 3 подачи имеет. возможность линейного перемещения, по направляющим 2 корпуса 1, Штурвал 18 со штоком 19, на котором жестко закреплен имитатор 5 обеспечивает установку паспортного усилия нажатия испытуемого инструмента 4.Стенд работает следующим образом.Испытываемый инструмент 4 посредством ручки устанавливается в имитатор 5, а другим концом (шпинделем) - в упругую соединительную муфту 11. Штурвалом 18 устанавливается паспортное усилие нажатия на инструмент 4. Затем к нему подключается система 8 пневмопитания и инструмент 4 включается в работу стенда. С помощью порошковой электромагнитной муфты 12, которая имитирует нагрузку на шпиндель инструмента 4, датчика 10 числа оборотов системой 9 управления устанавливается рабочий (паспортный) режим работы испытываемого инструмента 4. При этом с помощью индикатора 16 деформаций снимаются показания крутящего момента со шпинделя инструмента 4, а измеритель 7 вибраций воспринимает колебания корпуса инструмента 4 и передает соответствующий сигнал с трех вибропреобразователей на регистрирующую аппаратуру.Описанная конструкция стенда позволяет приблизить условия испытаний ручных механизированных инструментов вращательного действия к реальным, с одновременным измерением в трех взаимно перпендикулярных плоскостях вибрационных и энергетических параметров испытываемого инструмента (крутящий момент, частота вращения и усилие нажатия шпинделя инстру. Верее Корректор О. Билак 81 11 одиисное Редактор А. ШандЗаказ 4293/2 венного к ретений и 35, Раушс гУжгород мента на обрабатываемую деталь) и таким образом позволяет снимать все основные рабочие параметры ручного инструмента враСостав ор Тех ред Тираж 1 ВНИИПИ Государс по делам изоб 1 3035, Москва, Ж -илиал ППП Патент, митета СССРоткрытийкая наб. д. 45у ч Проектная

Смотреть

Заявка

3373332, 29.12.1981

ПРЕДПРИЯТИЕ ПЯ М-5671

НИКОЛЬСКИЙ ВЛАДИМИР СЕРГЕЕВИЧ, МАТОЧКИН ВАДИМ ВЛАДИСЛАВОВИЧ, ЧАЙКА ВЛАДИМИР ИВАНОВИЧ, РЯБИНИН ВАЛЕРИЙ НИКОЛАЕВИЧ, СЕМЕНОВА ТАМАРА АНАТОЛЬЕВНА

МПК / Метки

МПК: B25B 21/00

Метки: вращательного, действия, инструментов, испытаний, механизированных, ручных, стенд

Опубликовано: 23.06.1983
