Устройство для изменения масштабов гравирования в электронном гравировальном автомате

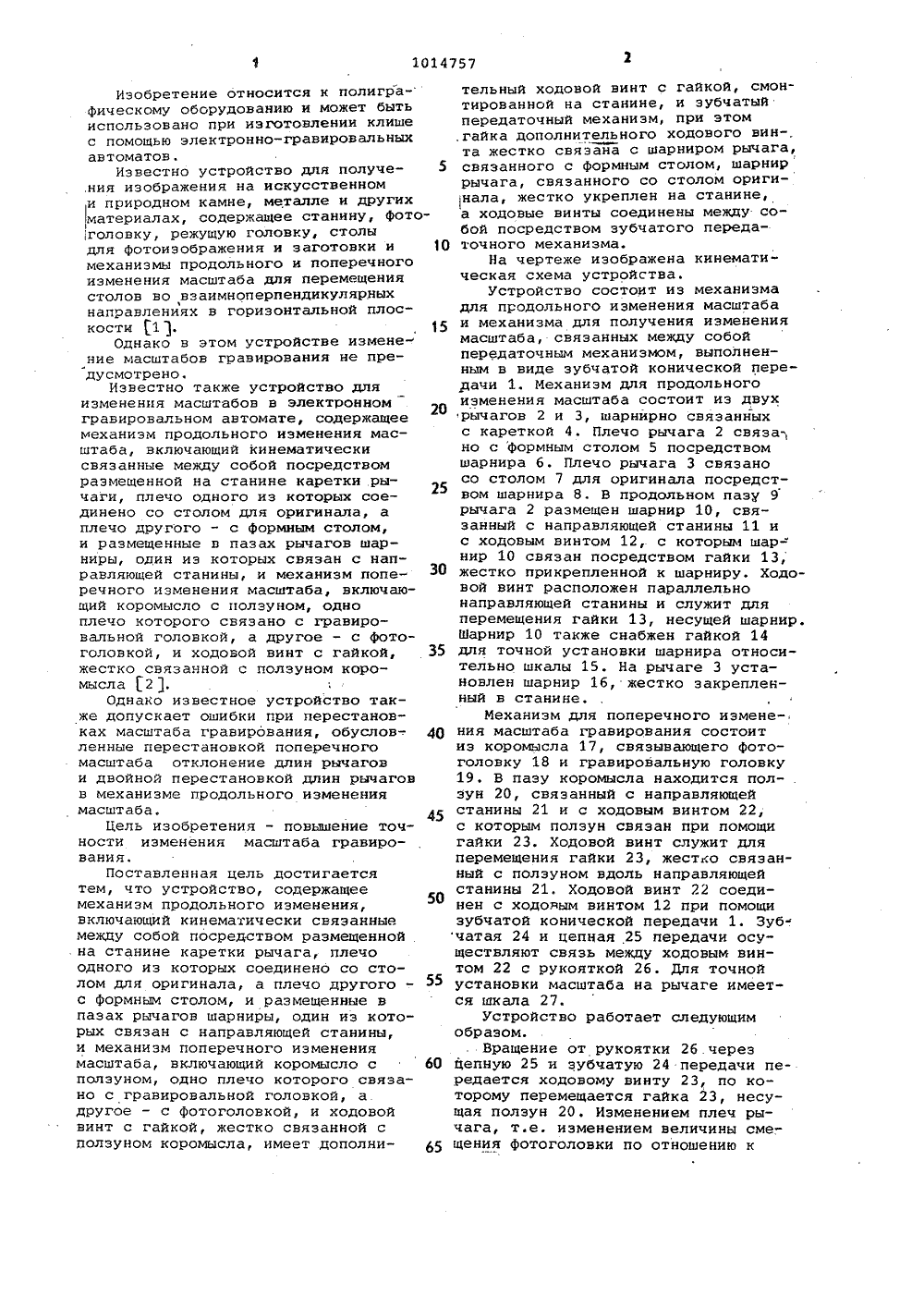

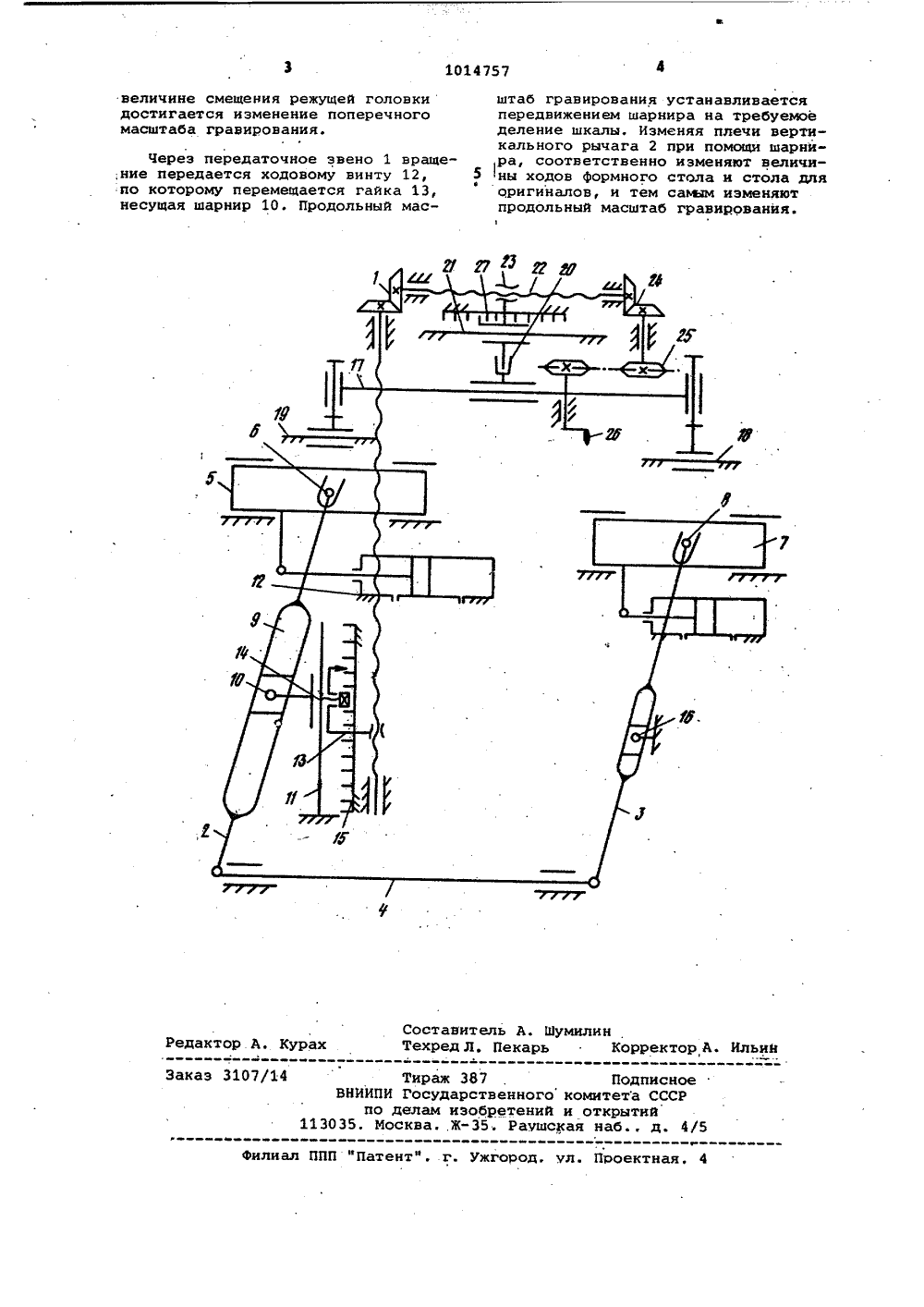

СОЮЭ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 101475 А С 1/02 РЕТЕ ТЕПЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ОПИСАНИЕ АВТОРСКОМУ СВИ(56) 1. Авторское свидетельство СССР 9 327074, кл, В 41 С 1/02, 1970.2. Техническое описание машины "Автогравер" (ОАЗИЗРРОй 5 СКЕЕМ МЕО С 0ТР), Япония, 1980.(54)(57) УСТРОЙСТВО ДЛЯ ИЗМЕНЕНИЯ МАСШТАБОВ ГРАВИРОВАНИЯ В ЭЛЕКТРОННОМ ГРАВИРОВАЛЬНОМ АВТОМАТЕ, содержащее механизм продольного изменения масштаба, включающий кинематически связанные между собой посредством размещенной на станине каретки рычаги, плечо одного из которых соединено со столом для оригинала, а плечо другого - с формным столом, и размещенные в пазах рычагов шарниры, один из которых связан с направляющей станины, и механизм поперечного изменения масштаба, включающий коромысло с ползуном, одно плечо которого связано с гравировальной голов. кой, а другое - с фотоголовкой, и ходовой винт с гайкой, жестко связанной с ползуном коромысла, о т л и ч а ю щ е е с я тем, что, с целью повышения точности изменения масштаба гравирования, оно имеет дополнительный ходовой винт с гайкой, смонтированный на станине, и зубчатый передаточный механизм," при этом гайка дополнительного ходового винта жестко связана с шарниром рычага, связанного с формным столом; шарнир рычага, связанного со столом для оригинала, жестко укреплен на станине, а ходовые винты соединенымежду собой посредством зубчатого, передаточного механизма.Изобретение относится к полигра-Фическому оборудованию и может бытьиспользовано при изготовлении клишес помощью электронно-гравировальныхавтоматов.Известно устройство для получе.ния изображения на искусственноми природном камне, металле и другихматериалах, содержащее станину, фотоголовку, режущую головку, столыдля Фотоизображения и заготовки и 10механизмы продольного и поперечногоизменения масштаба для перемещениястолов во взаимноперпендикулярныхнаправлениях в горизонтальной плоскости 1 . 15Однако в этом устройстве изменение масштабов гравирования не предусмотрено,Известно также устройство дляизменения масштабов в электронномгравировальном автомате, содержащеемеханизм продольного изменения масштаба, включающий кинематическисвязанные между собой посредствомразмещенной на станине каретки рычаги, плечо одного из которых соединено со столом для оригинала, аплечо другого - с формным столом,и размещенные в пазах рычагов шарниры, один иэ которых связан с направляющей станины, и механизм поперечного изменения масштаба, включающий коромысло с ползуном, одноплечо которого связано с гравировальной головкой, а другое - с фотоголовкой, и ходовой винт с гайкой, 35жестко связанной с ползуном коромысла 21,Однако известное устройство также допускает ошибки при перестановках масштаба гравирования, обуслов-. 40ленные перестановкой поперечногомасштаба отклонение длин рычагови двойной перестановкой длин рычаговв механизме продольного изменениямасштаба.45Цель изобретения - повышение точности изменения масштаба гравирования,Поставленная цель достигаетсятем, что устройство, содержащеемеханизм продольного изменения,включающий кинематически связанныемежду собой посредством размещеннойна станине каретки рычага, плечоодного из которых соединено со столом для оригинала, а плечо другого -с формным столом, и размещенные впазах рычагов шарниры, один из которых связан с направляющей станины,и механизм поперечного изменениямасштаба, включающий коромысло с 60полэуном, одно плечо которого связано с гравировальной головкой, адругое - с фотоголовкой, и ходовойвинт с гайкой, жестко связанной сползуном коромысла, имеет дополни тельный ходовой винт с гайкой, смонтированной на станине, и зубчатый передаточный механизм, при этом гайка дополнительного ходового вин-, та жестко связана с шарниром рычага, связанного с формным столом, шарниррычага, связанного со столом оригинала, жестко укреплен на станине, а ходовые винты соединены между собой посредством зубчатого передаточного механизма.На чертеже изображена кинематическая схема устройства.Устройство состоит из механизма для продольного изменения масштаба и механизма для получения изменениямасштаба, связанных между собой передаточным механизмом, выполненным в виде зубчатой конической передачи 1. Механизм для продольногоизменения масштаба состоит из двухрычагов 2 и 3, шарнирно связанныхс кареткой 4. Плечо рычага 2 свяэано с формным столом 5 посредством шарнира б. Плечо рычага 3 связано со столом 7 для оригинала посредством шарнира 8. В продольном пазу 9 рычага 2 размещен шарнир 10, связанный с направляющей станины 11 и с ходовым винтом 12, с которым шарнир 10 связан посредством гайки 13;жестко прикрепленной к шарниру. Ходовой винт расположен параллельно направляющей станины и служит дляперемещения гайки 13, несущей шарнир.Шарнир 10 также снабжен гайкой 14для точной установки шарнира относительно шкалы 15. На рычаге 3 установлен шарнир 16, жестко закрепленный в станине.Механизм для поперечного изменения масштаба гравирования состоит из коромысла 17, связывающего фото- головку 18 и гравировальную головку 19, В пазу коромысла находится пол- . зун 20, связанный с направляющей станины 21 и с ходовым винтом 22, с которым ползун связан при помощи гайки 23. Ходовой винт служит для перемещения гайки 23, жестко связанный с полэуном вдоль направляющей станины 21. Ходовой винт 22 соединен с ходовым винтом 12 при помощизубчатой конической передачи 1. Зуб". чатая 24 и цепная 25 передачи осуществляют связь между ходовым винтом 22 с рукояткой 26. Для точной установки масштаба на рычаге имеется шкала 27.Устройство работает следующим образом.Вращение от рукоятки 2 б.через цепную 25 и зубчатую 24 передачи передается ходовому винту 23, по которому перемещается гайка 23, несущая ползун 20. Изменением плеч рычага, т.е. изменением величины смещения фотоголовки по отношению к1014757 Составитель А. ШумилТехредЛ. Пекарь орректор А. Ильин актор А. Курах каз 3107/14 Тираж 387 , Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035. МоскваЖ"35. Раушская наб., д. 4/5филиал ППП "Патентф. г. Ужгород, ул. Проектная. 4 величине смещения режущей головкидостигается изменение поперечногомасштаба гравирования. Через передаточное звено 1 враще;ние передается ходовому винту 12, по которому перемещается гайка 13, несущая шарнир 10. Продольный масштаб гравирования устанавливается передвижением шарнира на требуемое деление шкалы. Изменяя плечи вертикального рычага 2 при помощи шарнйра, соответственно изменяют величи ны ходов формного стола и стола дляоригиналов, и тем самим изменяют продольный масштаб гравирования.
