Генератор последовательностей импульсов

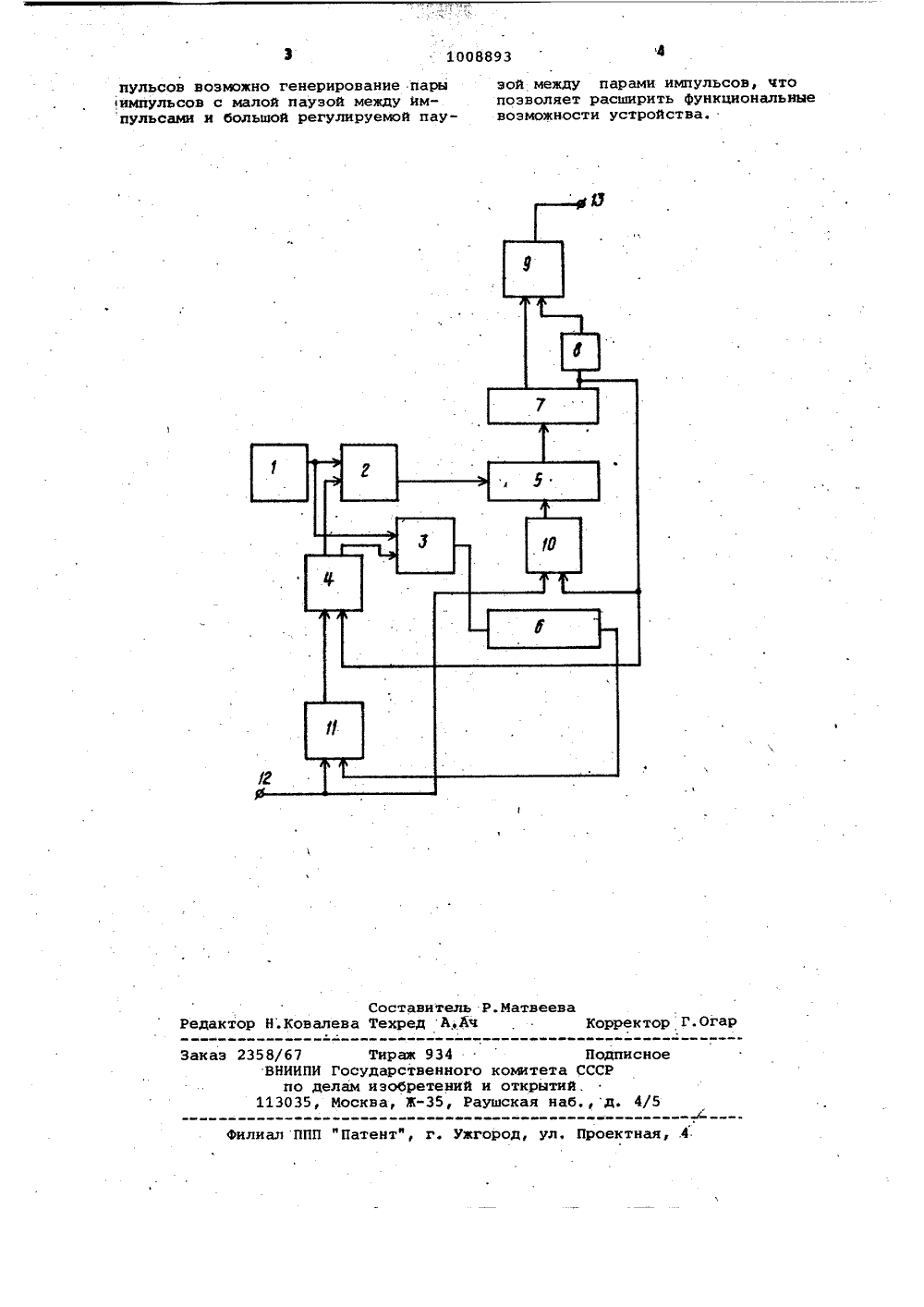

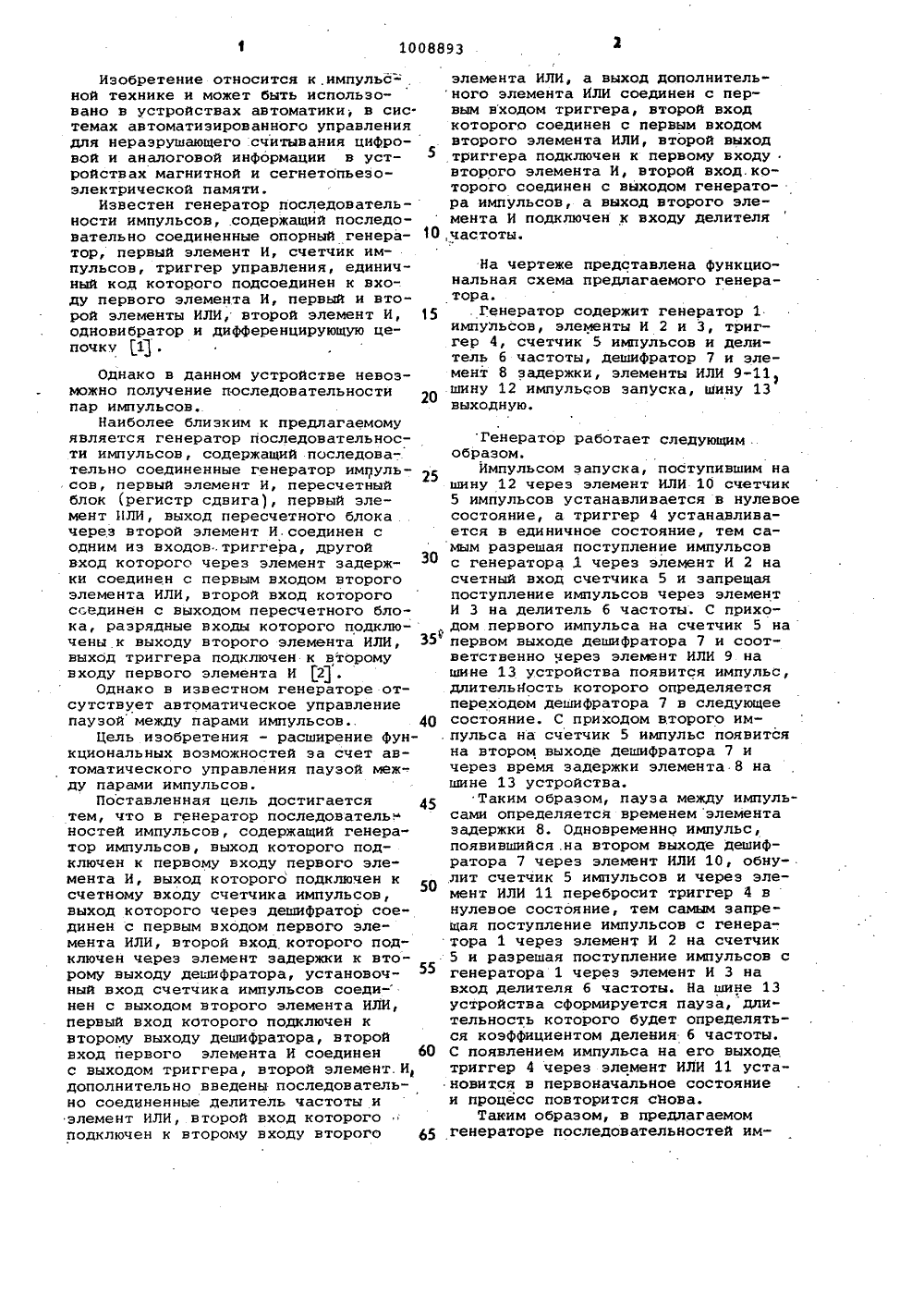

Однако в данном устройстве невозможно получение последовательности пар импульсов.Наиболее близким к предлагаемому является генератор последовательности импульсов, содержащий последова-. тельно соединенные генератор импульсов, первый элемент И, пересчетный блок (регистр сдвига), первый элемент ИЛИ, выход пересчетноГо бдока . через второй элемент И.соединен с одним из входов. триггера, другой вход которого через элемент задержки соединен с первым входом второго элемента ИЛИ, второй вход которого соединен с выходом пересчетного блока, разрядные входы которого подключены к выходу второго элемента ИЛИ, 35 выход триггера подключен к второму входу первого элемента И 2 .Однако в известном генераторе отсутствует автоматическое управление паузоймежду парами импульсов 40Цель изобретения - расширение функциональных возможностей за счет автоматического управления паузой между парами импульсов.Поставленная цель достигается 45 тем, что в генератор последователь. ностей импульсов, содержащий генератор импульсов, выход которого подключен к первому входу первого элемента И, выход которого подключен к счетному входу счетчика импульсов, выход которого через дешифратор соединен с первым входом первого эле" мента ИЛИ, второй вход которого подключен через элемент задержки к второму выходу дешифратора, установочный вход счетчика импульсов соеди- нен с выходом второго элемента ИЛИ, первый вход которого подключен к второму выходу дешифратора, второй вход первого элемента И соединен 60 с выходом триггера, второй элемент. И, дополнительно введены последовательно соединенные делитель частоты и элемент ИЛИ, второй вход которого подключен к второму входу второго 65 Изобретение относится к,импульс= ной технике и может быть использовано в устройствах автоматики; в системах автоматизированного управления для неразрушающего .считывания цифровой и аналоговой информации в устройствах магнитной и сегнетопьезоэлектрической памяти.Известен генератор последовательности импульсов, .содержащий последовательно соединенные опорный генера тор, первый элемент И, счетчик импульсов, триггер управления, единичный код которого подсоединен к входу первого элемента И, первый и второй элементы ИЛИ, второй элемент И, 15 одновибратор и дифференцирующую цепочку Ц . элемента ИЛИ, а выход дополнительного элемента ИЛИ соединен с первым входом триггера, второй вход которого соединен с первым входом второго элемента ИЛИ, второй выход ,триггера подключен к первому входу второго элемента И, второй вход.которого соединен с выходом генератора импульсов, а выход второго элемента И подключен к входу делителя ,частоты.На чертеже представлена Функциональная схема предлагаемого генератора.. Генератор содержит генератор 1 импульсов, элементы И 2 и 3, триггер 4, счетчик 5 импульсов и делитель б частоты, дешифратор 7 и элемент 8 задержки, элементы ИЛИ 9-11Ф шину 12 импульсов запУска, шину 13 выходную.Генератор работает следующимобразом.Импульсом запуска, поступившим на шину 12 через элемент ИЛИ 10 счетчик 5 импульсов устанавливается в нулевое состояние, а триггер 4 устанавливается в единичное состояние, тем самым разрешая поступление импульсов с генератора 1 через элемент И 2 на счетный вход счетчика 5 и запрещая поступление импульсов через элемент И 3 на делитель б частоты. С приходом первого импульса на счетчик 5 напервом выходе дешифратора 7 и соответственно через элемент ИЛИ 9 на шине 13 устройства появится импульс, длительность которого определяется переходом дешифратора 7 в следующее состояние. С приходом второго импульса на счетчик 5 импульс появится на втором выходе дешифратора 7 и через время задержки элемента 8 на шине 13 устройства.Таким образом, пауза между импульсами определяется временем элемента задержки 8. Одновременно импульс, появившийся .на втором выходе дешифратора 7 через элемент ИЛИ 10, обнулит счетчик 5 импульсов и через элемент ИЛИ 11 перебросит триггер 4 в нулевое состояние, тем самым запрещая поступление импульсов с генератора 1 через элемент И 2 на счетчик 5 и разрешая поступление импульсов с генератора 1 через элемент И 3 на вход делителя б частоты. На шине 13 устройства сформируется пауза,длительность которого будет определяться коэффициентом деления б частоты. С появлением импульса на его выходе триггер 4 через элемент ИЛИ 11 установится в первоначальное состояние и процесс повторится сМова.Таким образом, в предлагаемом генераторе последовательностей им1008893 эой между парами импульсов, что поэволяет расширить Функциональные воэможности устройства. Составитель Р. МатвееваРедактор Н;Ковалева Техред ААч Корректор Г.Огар Заказ 2358/67 Тираж 934 ВНИИПИ Государственного комит по делам изобретений и откр 113035, Москва, Ж, Раушская5 ППП "Патент", г. Ужгород, ул. Проектная, .4 л пульсов возможно генерирование парыимпульсов с малой паузой между импульсами и большой регулируемой пауПодписноеСССРй.бд. 4/
