Генератор импульсов

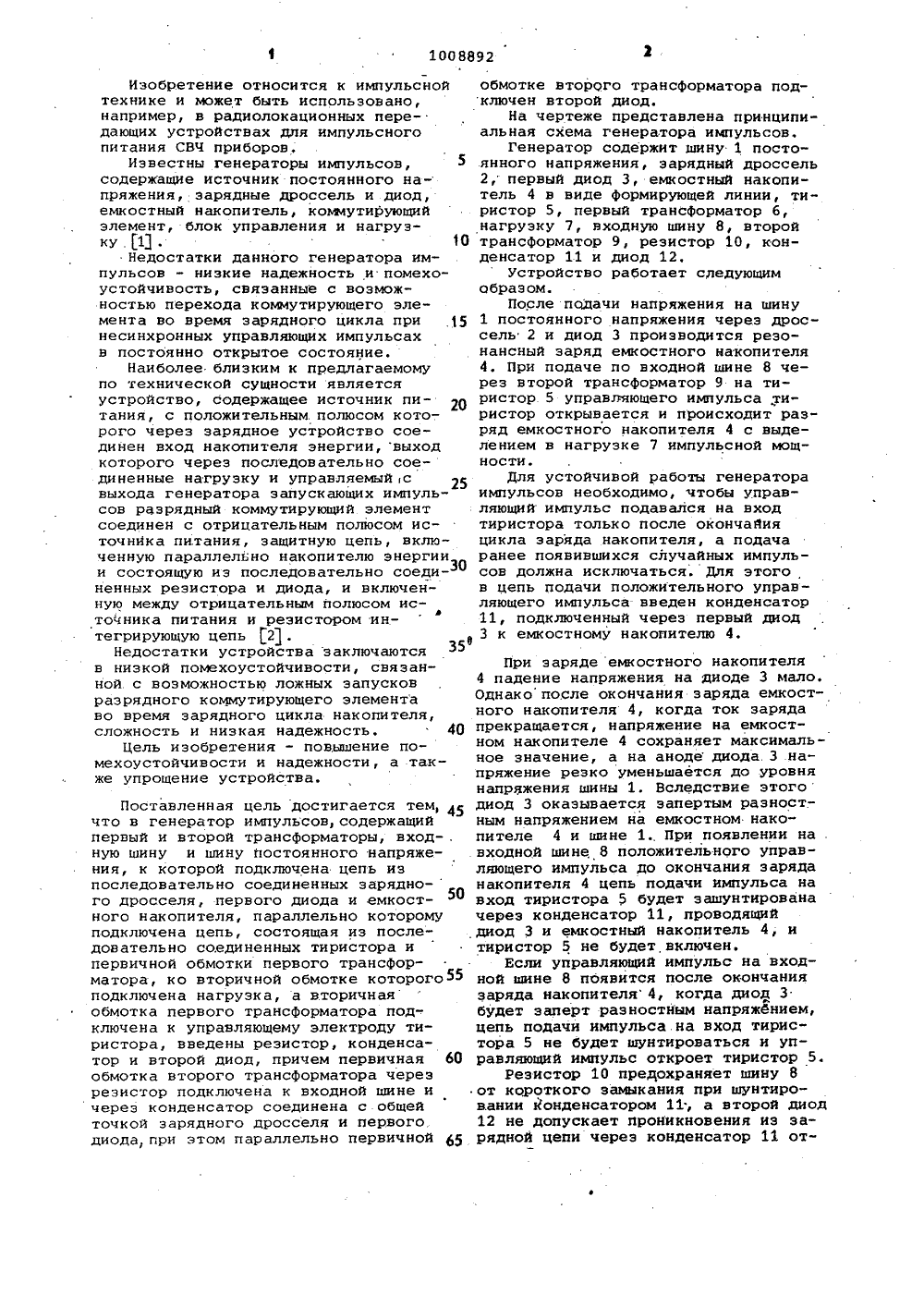

СОНИ СОНЕТСНИХиаииииииииииииииРЕСПУБЛИК Н 03 К 3 53 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ОСУДАРСТВЕННЬЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВТОРСКОМЪГСВИДЕТЕЛЪСТВ(56) 1.Заявка Великобритании М 1261278, кл, Н 3 Т 1976.2. Авторское свидетельство СССР В 580638, кл. Н 03 К 3/53, 01.04.74.(54)(57) ГЕНЕРАТОР ИМПУЛЬСОВ, содержащий первый и второй трансформаторы, входную шину и шину постоянного напряжения, к которой подключены цепь иэ последовательно соединенных зарядного дросселя, первого диода и емкостного накопителя, параллельно которому подключена цепь, состоящая из последовательно соединенных тиристора,и первичной обмотки первого трансформатора, ко вторичной обмотке которого подключена нагрузка, а вторичнаяобмотка первого трансформатора подключена к управляющему электроду тиристора, отличающийсятем, что, с целью повышения помехоустойчивости и. надежности а такжеупрощения, в него введены резистор,конденсатор и второй диод, причемпервичная обмотка второго трансформатора через резистор подключена квходной шине и через конденсаторсоединена с общей точкой зарядногодросселя и первого диодапри этомпараллельно первичной обмотке второго трансформатора подключен второй Ф1008892 Изобретение относится к импульснойтехнике и может быть использовано,например, в радиолокационных передающих устройствах для импульсногопитания СВЧ приборов,Известны генераторы импульсов,содержащие источник постоянного напряжения, зарядные дроссель и диод,емкостный накопитель, коммутирующийэлемент, блок управления и нагрузку, 11. 10Недостатки данного генератора импульсов - низкие надежность и помехоустойчивость, связанные с возможностью перехода коммутирующего элемента во время зарядного цикла при 15несинхронных управляющих импульсахв постоянно открытое состояние.Наиболее близким к предлагаемомупо технической сущности являетсяустройство, содержащее источник питания, с положительным. полюсом которого через зарядное устройство соединен вход накопителя энергии, выходкоторого через последовательно соединенные нагрузку и управляемый свыхода генератора запускающих импульсов разрядный коммутирующий элементсоединен с отрицательным полюсом источника питания, защитную цепь, включенную параллельно накопителю энергиии состоящую из последовательно соединенных резистора и диода, и включенную между отрицательным полюсом исЭточника питания и резистором интегрирующую цепь 21.6Недостатки устройства заключаютсяв низкой помехоустойчивости, связанной с воэможностью ложных запусковразрядного коммутирующего элементаво время зарядного цикла накопителя,сложность и низкая надежность. 40Цель изобретения - повышение помехоустойчивости и надежности, а также упрощение устройства. При заряде емкостного накопителя 4 падение напряжения на диоде 3 мало. Однакопосле окончания заряда емкостного накопителя 4, когда ток заряда прекращается, напряжение на емкостном накопителе 4 сохраняет максимальное значение, а на аноде диода. 3 напряжение резко уменьшается до .уровня напряжения шины 1. Вследствие этого диод 3 оказывается запертым разностным напряжением на емкостном накопителе 4 и шине 1 При появлении на входной шине 8 положительного управляющего импульса до окончания заряда накопителя 4 цепь подачи импульса на вход тиристора 5 будет эашунтирована через конденсатор 11, проводящий диод 3 и емкостный накопитель 4, и тиристор 5 не будет включен.Если управляющий импульс на входной шине 8 появится после окончания заряда накопителя 4, когда диод 3 будет заперт раэностным напряжбнием, цепь подачи импульса на вход тиристора 5 не будет шунтироваться и управляющий импульс откроет тиристор 5.Резистор 10 предохраняет шину 8 от короткого замыкания при шунтироваиии конденсатором 11, а второй диод 12 не допускает проникновения из зарядной цепи через конденсатор 11 отПоставленная цель достигается тем, 45 что в генератор импульсов, содержащий первый и второй трансформаторы, вход- . ную шину и шину постоянного напряжения, к которой подключена цепь из последовательно соединенных зарядного дросселя, первого диода и емкостного накопителя, параллельно которому подключена цепь, состоящая из последовательно соединенных тиристора и первичной обмотки первого трансфор" матора, ко вторичной обмотке которого 55 подключена нагрузка, а вторичная обмотка первого трансформатора подключена к управляющему электроду тиристора, введены резистор, конденсатор и второй диод, причем первичная 60 обмотка второго трансформатора через резистор подключена к входной шине и через конденсатор соединена с общей точкой зарядного дросселя и первого диода,при этом параллельно первичной 5 обмотке второго трансформатора подключен второй диод.На чертеже представлена принципиальная схема генератора импульсов.Генератор содержит шину 1 постоянного напряжения, зарядный дроссель2, первый диод 3, емкостный накопитель 4 в виде формирующей линии, тиристор 5, первый трансформатор б,нагрузку 7, входную шину 8, второйтрансформатор 9, резистор 10, конденсатор 11 и диод 12.Устройство работает следующимобразом.После подачи напряжения на шину1 постоянного напряжения через дроссель 2 и диод 3 производится резонансный заряд емкостного накопителя4. При подаче по входной шине 8 через второй трансформатор 9 на тиристор 5 управляющего импульса тирнстор открывается и происходит разряд емкостного накопителя 4 с выделением в нагрузке 7 импульсной мощности,Для устойчивой работы генератораимпульсов необходимо, чтобы управляющий импульс подавался на входтиристора только после окончайияцикла заряда накопителя, а подачаранее появившихся случайных импульсов должна исключаться. Для этогов цепь подачи положительного управляющего импульса. введен конденсатор11, подключенный через первый диод3 к емкостному накопителю 4.Заказ 2358/67 Тираж 934 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП "Патентф, г. Ужгород, ул. Проектная, 4" рицательных выбросов напряжения навход тиристора 5,Таким образом, применение предлагаемого технического решения обеспечивает помехоустойчивость входныхцепей генератора импульсов в течениевсего зарядного цикла, повышая приэтом надежность работы генератораи расширяя область его применения.
