Машина для обработки деревьев

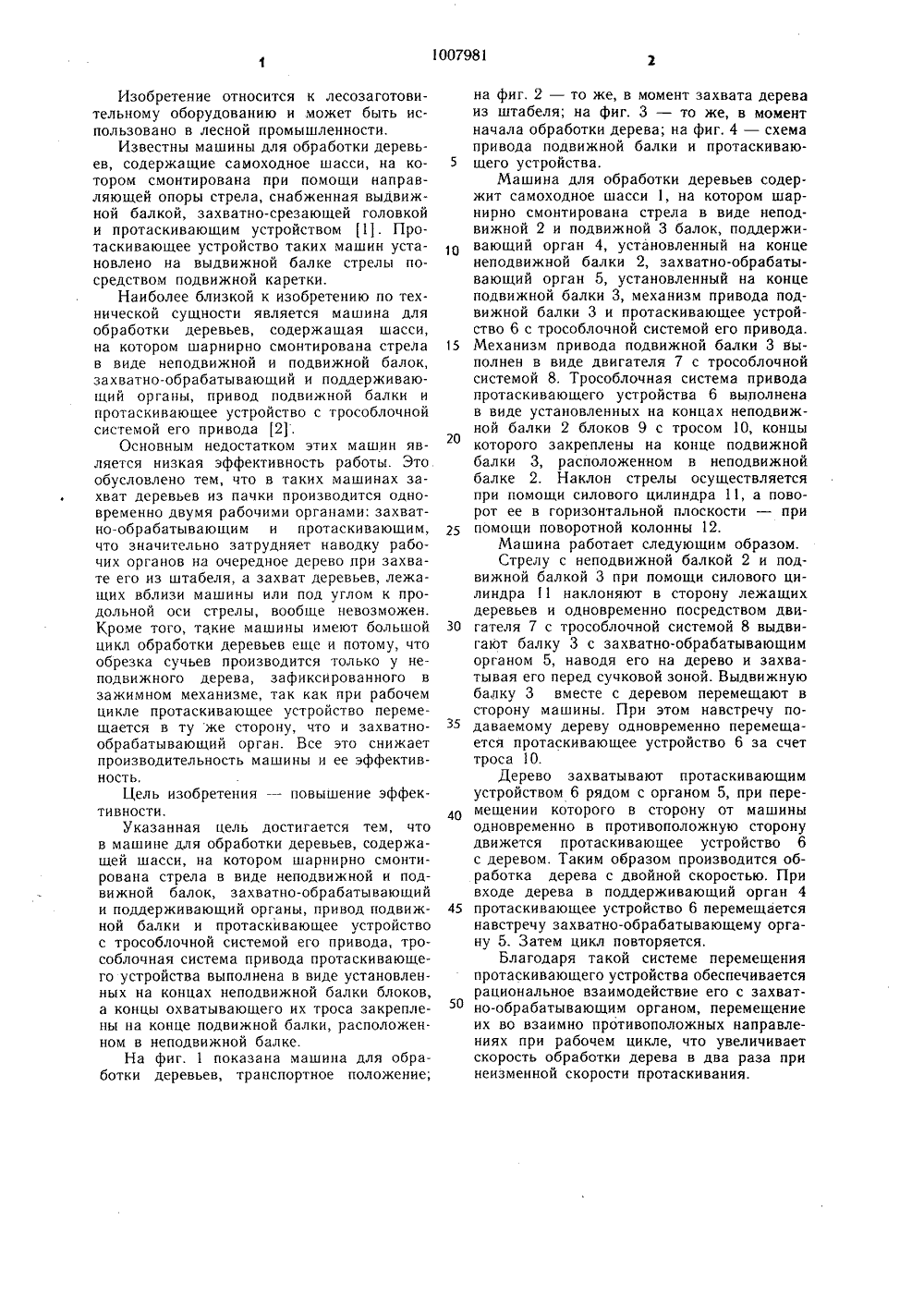

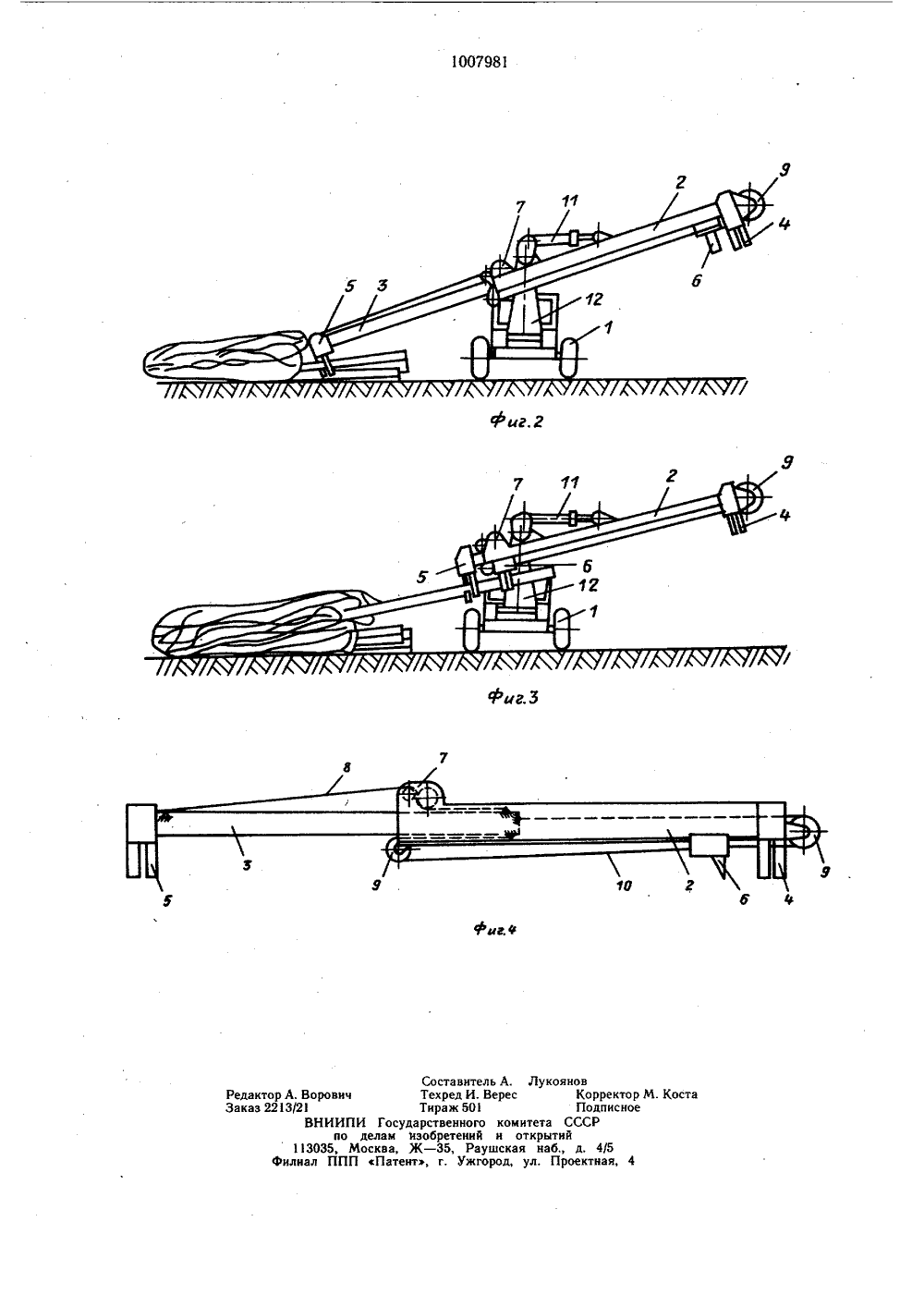

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ОСУДАРС ПО ДЕЛА САНИЕ РЕТЕН У ТЕ У ВТОР(72) Г. П. Зайц В. Э. Тарасеви польский, Н. П (71) Карельски институт лесной (53) 634,0.323.2 в, Э.Э, Мейер, К. А.. 9 фиг. ВЕННЫЙ КОМИТЕТ СССРИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) (57) МАШИНА ДЛЯ ОБРАБОТКИ ДЕРЕВЬЕВ, содержашая шасси, на котором шарнирно смонтирована стрела в виде неподвижной и подвижной балок, захватнообрабатываюший и поддерживающий органы, привод подвижной балки и протаскиваюшее устройство с трособлоч ной системой его привода, отличающаяся тем, что, с целью повышения эффективности, трособлочная система привода протаскивающего устройства выполнена в виде установленных на концах неподвижной балки блоков, а концы охватывающего их троса закреплены на конце подвижной балки, расположенной в неподвижной балке.Изобретение относится к лесозаготовительному оборудованию и может быть использовано в лесной промышленности.Известны машины для обработки деревьев, содержащие самоходное шасси, на котором смонтирована при помощи направляющей опоры стрела, снабженная выдвижной балкой, захватно-срезающей головкой и протаскивающим устройством 11. Протаскивающее устройство таких машин установлено на выдвижной балке стрелы посредством подвижной каретки.Наиболее близкой к изобретению по технической сущности является машина для обработки деревьев, содержащая шасси, на котором шарнирно смонтирована стрела в виде неподвижной и подвижной балок, захватно. обрабатывающий и поддерживающий органы, привод подвижной балки и протаскивающее устройство с трособлочной системой его привода 2,Основным недостатком этих машин является низкая эффективность работы. Это обусловлено тем, что в таких машинах захват деревьев из пачки производится одновременно двумя рабочими органами: захватно-обрабатывающим и протаскивающим, что значительно затрудняет наводку рабочих органов на очередное дерево при захвате его из штабеля, а захват деревьев, лежащих вблизи машины или под углом к продольной оси стрелы, вообще невозможен. Кроме того, такие машины имеют большой цикл обработки деревьев еще и потому, что обрезка сучьев производится только у неподвижного дерева, зафиксированного в зажимном механизме, так как при рабочем цикле протаскивающее устройство перемещается в ту же сторону, что и захватно- обрабатывающий орган. Все это снижает производительность машины и ее эффективность,Цель изобретения - повышение эффективности.Указанная цель достигается тем, что в машине для обработки деревьев, содержащей шасси, на котором шарнирно смонтирована стрела в виде неподвижной и подвижной балок, захватно-обрабатывающий и поддерживающий органы, привод подвижной балки и протаскивающее устройство с трособлочной системой его привода, трособлочная система привода протаскивающего устройства выполнена в виде установленных на концах неподвижной балки блоков, а концы охватывающего их троса закреплены на конце подвижной балки, расположенном в неподвижной балке.На фиг. 1 показана машина для обработки деревьев, транспортное положение; 5 10 15 20 25 30 35 40 45 50 на фиг. 2 - то же, в момент захвата дерева из штабеля; на фиг. 3 - то же, в момент начала обработки дерева; на фиг. 4 - схема привода подвижной балки и протаскиваю- щего устройства.Машина для обработки деревьев содержит самоходное шасси 1, на котором шарнирно смонтирована стрела в виде неподвижной 2 и подвижной 3 балок, поддерживающий орган 4, установленный на конце неподвижной балки 2, захватно-обрабатывающий орган 5, установленный на конце подвижной балки 3, механизм привода подвижной балки 3 и протаскивающее устройство 6 с трособлочной системой его привода. Механизм привода подвижной балки 3 выполнен в виде двигателя 7 с трособлочной системой 8. Трособлочная система привода протаскивающего устройства 6 выполнена в виде установленных на концах неподвижной балки 2 блоков 9 с тросом 10, концы которого закреплены на конце подвижной балки 3, расположенном в неподвижной балке 2. Наклон стрелы осуществляется при помощи силового цилиндра 11, а поворот ее в горизонтальной плоскости - при помощи поворотной колонны 12.Машина работает следующим образом.Стрелу с неподвижной балкой 2 и подвижной балкой 3 при помощи силового цилиндра 11 наклоняют в сторону лежащих деревьев и одновременно посредством двигателя 7 с трособлочной системой 8 выдвигают балку 3 с захватно-обрабатывающим органом 5, наводя его на дерево и захватывая его перед сучковой зоной. Выдвижную балку 3 вместе с деревом перемещают в сторону машины. При этом навстречу подаваемому дереву одновременно перемещается протаскивающее устройство 6 за счет троса 10.Дерево захватывают протаскивающим устройством 6 рядом с органом 5, при перемещении которого в сторону от машины одновременно в противоположную сторону движется протаскивающее устройство 6 с деревом. Таким образом производится обработка дерева с двойной скоростью. При входе дерева в поддерживающий орган 4 протаскивающее устройство 6 перемещается навстречу захватно-обрабатывающему органу 5. Затем цикл повторяется.Благодаря такой системе перемещения протаскивающего устройства обеспечивается рациональное взаимодействие его с захватно-обрабатывающим органом, перемещение их во взаимно противоположных направлениях при рабочем цикле, что увеличивает скорость обработки дерева в два раза при неизменной скорости протаскивания.1007981 г,Я 7 ф А. Лукрес Кос 30илиал Составителвич Техред И.Тираж 50ИИПИ Государственногоно делам изобретений5, Москва, Ж - 35, РауППП сПатент, г. Ужго едактор А. Вороаказ 223/2ВН ОЯНОВе КорректорПодписноекомитета СССРи открытийшская наб., д. 4/5од, ул. Проектная, 4
