Стенд для исследования датчиков уровня сыпучих материалов

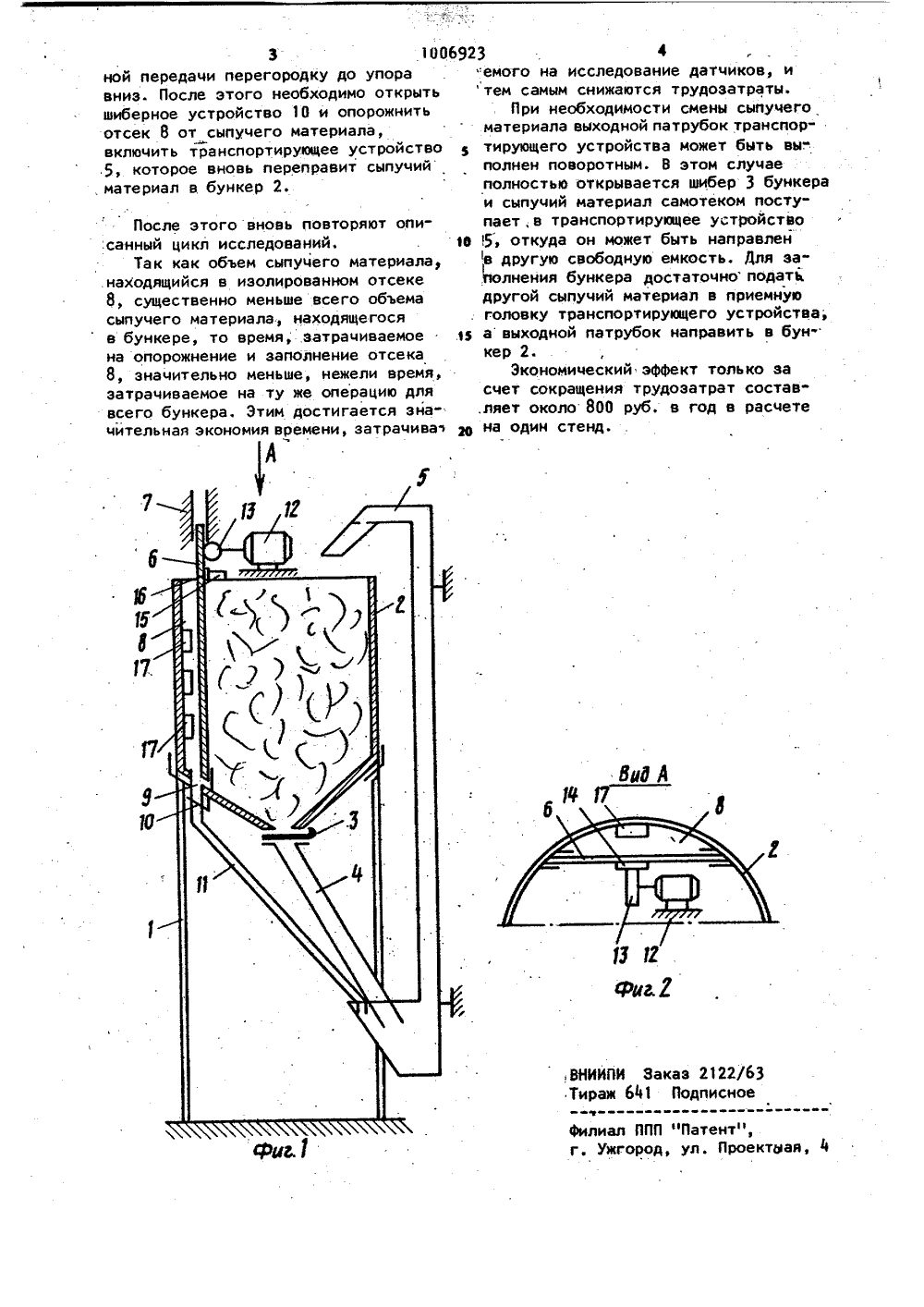

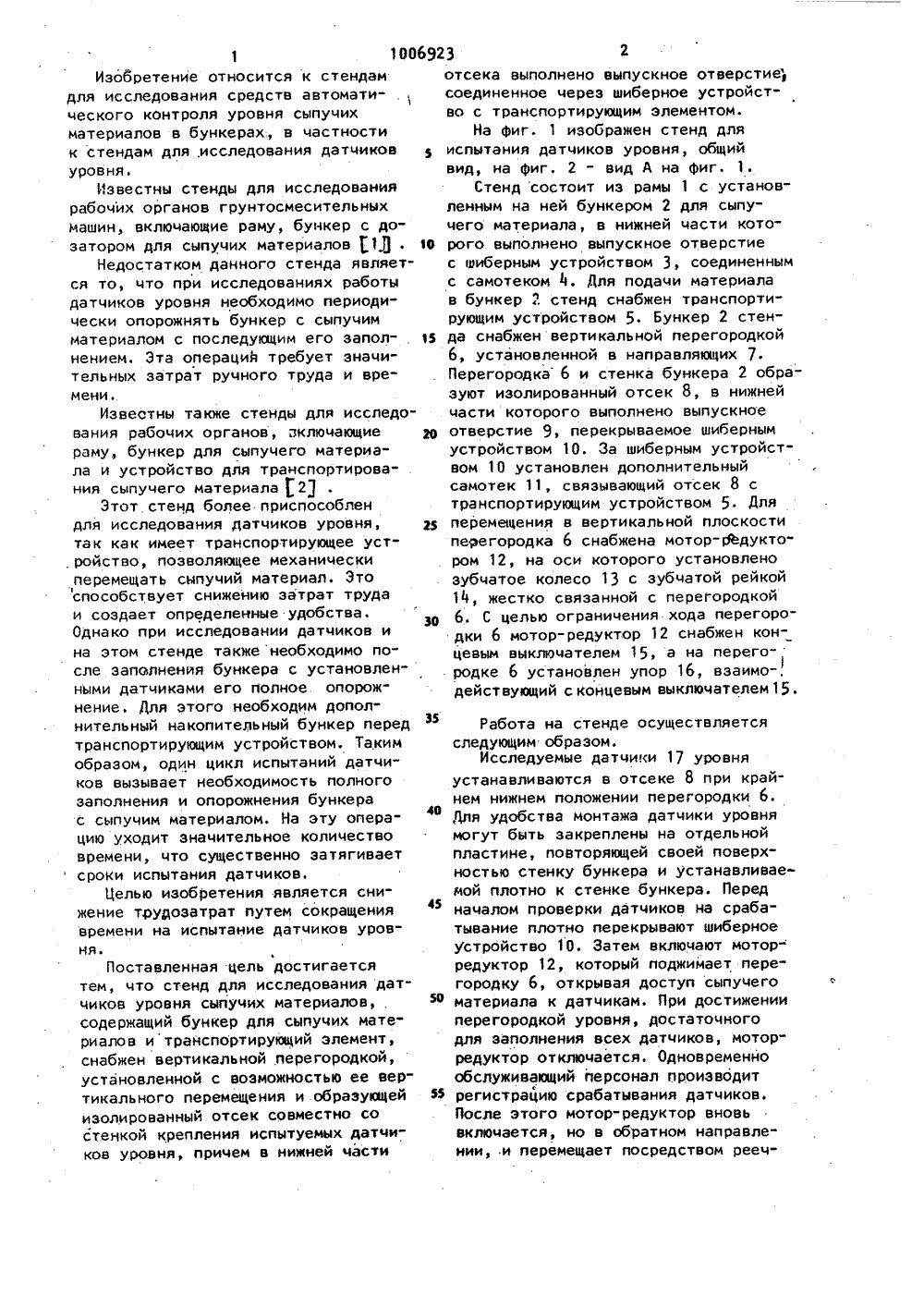

" ,.с ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(21) 46 ,(72) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТМЙ 3280756/18-1024. 04. 8123.03.83. Бюл. Г 11В,К. Забегалин, И, Д. Павлова,Цвик, А.С. Гимейн и И.Л. Тами(71) Всесоюзный ордена Трудового Красного Знамени научно-исследова тельский институт механизации сельского хозяйства(56) 1. Авторское свидетельство СССР И 255618, кл. О 01 М 15/00, 1968.2. Авторское свидетельство СССР йф 426161, кл. О 01 М 15/00, 1972 (прототип). 801006923(54)(57) СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ДАТЧИКОВ УРОВНЯ СЫПУЧИХ МАТЕРИАЛОВ, содержащий бункер для сыпучих материалов и транспортирующий элемент, о тл и ч а ю щ и й с я тем, что, сцелью снижения трудозатрат путемсокращения времени на испытание датчиков уровня, бункер сыпучего материала снабжен вертикальной перегородкой, установленной с возможностьюее вертикального перемещения и образующей изолированный отсек совместно со стенкой крепления испытуемыхдатчиков уровня, причем в нижнейчасти отсекавыполнено выпускноеотверстие,соединенное через шиберное устрой-ство с транспортирующим элементом. Е06923 2 отсека выполнено выпускное отверстие; 5 1 О 15 20 25 30 35 40 45 50 55 1 10Изобретение относится к стендам для исследования средств автоматического контроля уровня сыпучих материалов в бункерах, в частности к стендам для,исследования датчиков уровня.Известны стенды для исследования рабочих органов грунтосмесительных машин, включающие раму, бункер с дозатором для сыпучих материалов 1 Д .Недостатком данного стенда является то, что при исследованиях работы датчиков уровня необходимо периодически опорожнять бункер с сыпучим материалом с последующим его заполнением. Эта операций требует значительных затрат руцного труда и времениИзвестны также стенды для исследования рабочих органов, включающие раму, бункер для сыпучего материала и устройство для транспортирования сыпучего материала 1 21Этот стенд более приспособлен для исследования датчиков уровня, так как имеет транспортирующее устройство, позволяющее механически перемещать сыпучий материал. Это способствует снижению затрат труда и создает определенные удобства, Однако при исследовании датчиков и на этом стенде также необходимо после заполнения бункера с установленными датциками его полное опорожнение. Для этого необходим дополнительный накопительный бункер перед транспортирующим устройством. Таким образом, один цикл испытаний датчиков вызывает необходимость полного заполнения и опорожнения бункера с сыпучим материалом. На эту операцию уходит значительное количество времени, цто существенно затягиваетсроки испытания датчиков.Целью изобретения является снижение трудозатрат путем сокращения времени на испытание датчиков уровПоставленная цель достигается тем, что стенд для исследования датчиков уровня сыпучих материалов, содержащий бункер для сыпучих материалов и транспортирувий элемент, снабжен вертикальной перегородкой, установленной с воэможностью ее вертикального перемещения и образующей изолированный отсек совместно со стенкой крепления испытуемых датчиков уровня, причем в нижней части соединенное через шиберное устройство с транспортирующим элементом.На фиг. 1 изображен стенд для испытания датчиков уровня, общий вид, на фиг, 2 - вид А на фиг. 1Стенд состоит из рамы 1 с установленным на ней бункером 2 для сыпучего материала, в нижней части которого выполнено выпускное отверстие с шиберным устройством 3, соединенным с самотеком 4. Для подачи материала в бункер 2 стенд снабжен транспортирующим устройством 5. Бункер 2 стенда снабжен вертикальной перегородкой 6, установленной в направляющих 7. Перегородка 6 и стенка бункера 2 образуют изолированный отсек 8, в нижней части которого выполнено выпускное отверстие 9, перекрываемое шиберным устройством 10. За шиберным устройством 10 установлен дополнительный самотек 11, связывающий отсек 8 с транспортирующим устройством 5, Для перемещения в вертикальной плоскости перегородка 6 снабжена мотор-редуктором 12, на оси которого установлено зубчатое колесо 13 с зубчатой рейкойжестко связанной с перегородкой 6. С целью ограничения хода перегородки 6 мотор-редуктор 12 снабжен концевым выключателем 15, а на перегородке 6 установлен упор 16, взаимо-, действующий с концевым выключателем 15. Работа на стенде осуществляетсяследующим образом,Исследуемые датчики 17 уровняустанавливаются в отсеке 8 при крайнем нижнем положении перегородки 6.Для удобства монтажа датчики уровнямогут быть закреплены на отдельнойпластине, повторяющей своей поверхностью стенку бункера и устанавливаемой плотно к стенке бункера. Передначалом проверки датчиков на срабатывание плотно перекрывают шиберноеУстройство 10. Затем включают мотор-редуктор 12, который поджимает перегородку 6, открывая доступ сыпучегоматериала к датчикам. При достиженииперегородкой уровня, достаточногодля заполнения всех датчиков, моторредуктор отключается. Одновременнообслуживающий персонал производитрегистрацию срабатывания датчиков,После этого мотор-редуктор вновьвключается, но в обратном направлении, .и перемещает посредством рееч,ВНИИПИ Заказ 2122 Тираж 6 М Подписи 3 100ной передачи перегородку до упоравниз. После этого необходимо открытьшиберное устройство 10 и опорожнитьотсек 8 от сыпучего материала,включить транспортирующее устройство5, которое вновь переправит сыпучий, материал в. бункер 2,После этого вновь повторяют описанный цикл исследований.Так как объем сыпучего материала, находящийся в изолированном отсеке 8, существенно меньше всего объема сыпучего материала, находящегося в бункере, то время, затрачиваемое на опорожнение и заполнение отсека 8, значительно меньше, нежели время, затрачиваемое на ту же операцию для всего бункера, Этим достигается зна" чйтельная экономия времени, затрачива 6923 4"емого на исследование датчиков, и тем самым снижаются трудозатраты.При необходимости смены сыпучегоматериала выходной патрубок транспортирующего устройства может быть вы".полнен поворотным. В этом случае полностью открывается шибер 3 бункера и сыпучий материал самотеком поступает,в транспортирующее устройство е 5; откуда он может быть направленв другую свободную емкость. Лля за" полнения бункера достаточно подать другой сыпучий материал в приемную. головку транспортирующего устройства, .1 а выходной патрубок направить в бункер 2.Экономический эффект только засчет сокращения трудозатрат состав" ,ляет около 800 руб. в год в расчете з на один стенд. Филиал ППП "Патент",г. Ужгород, ул. Проектора
