Абонентский ввод системы теплоснабжения здания

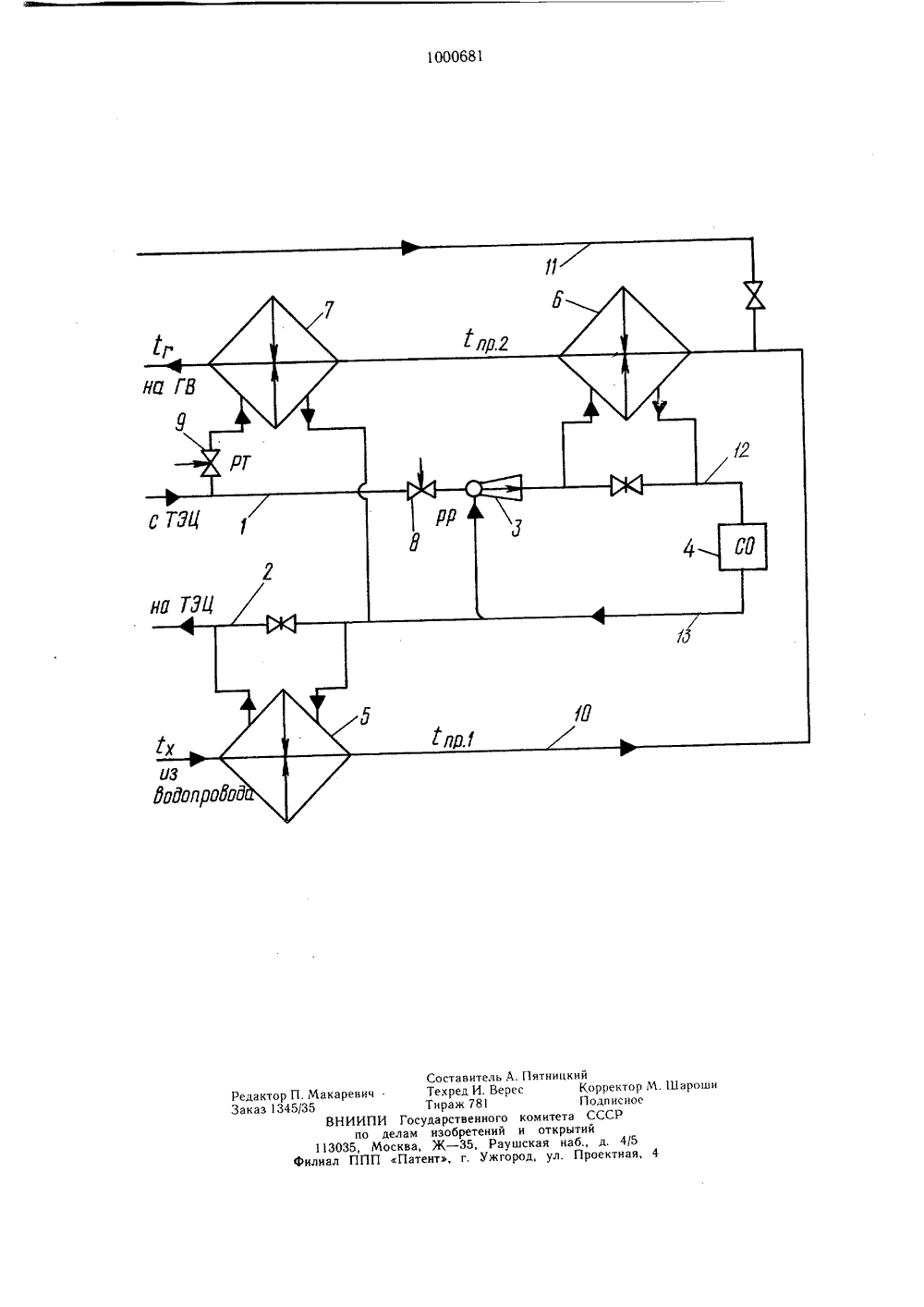

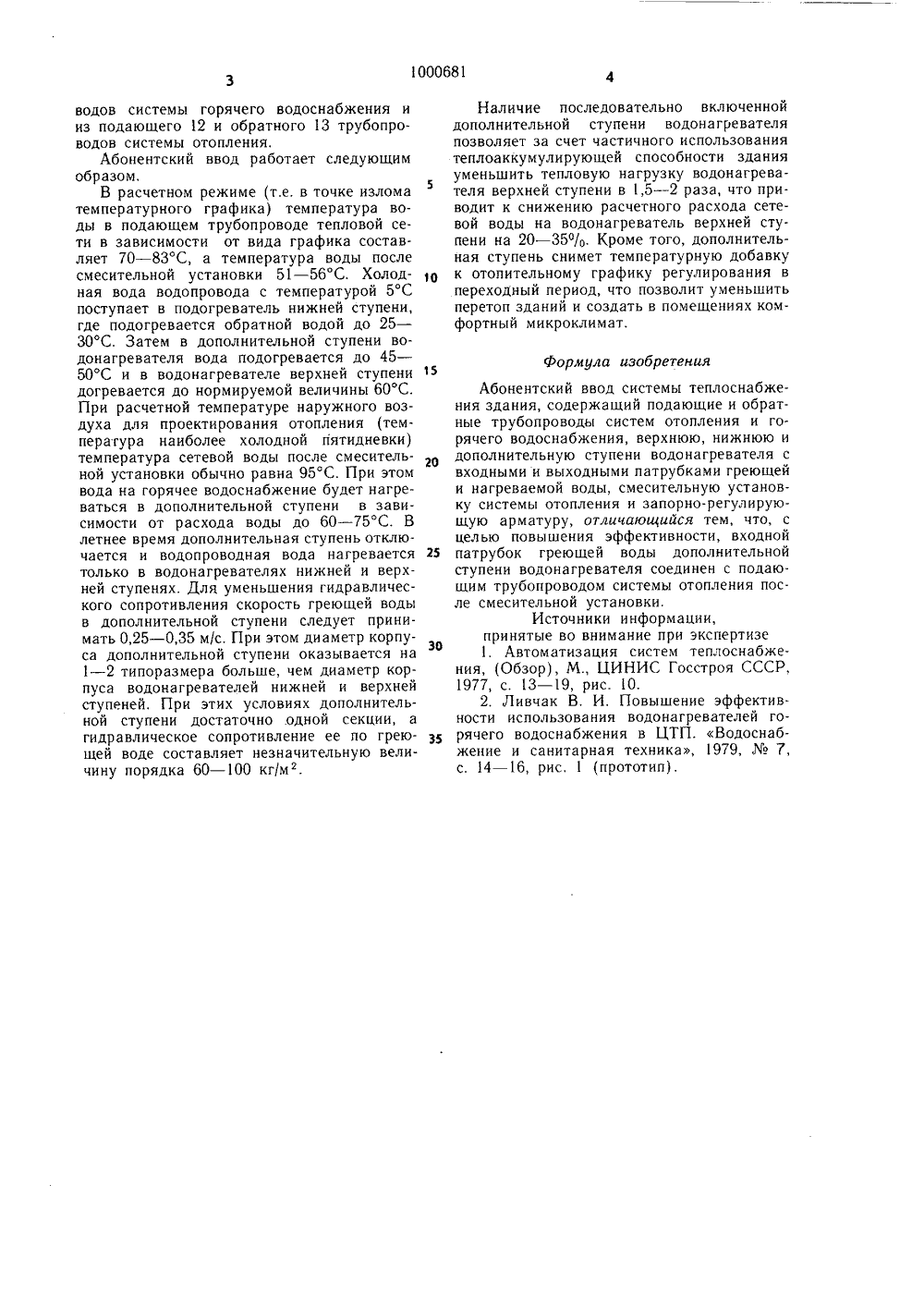

ОП ИСАНИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик)М КзГ 24 Р 17 присоединением заявки23) Приоритет -Гввудэретвеиимй квмитет 72) А обретения огодский политехнический институ 1) Заявител(54) АБОНЕНТСКИЙ ВВОД СИСТЕМЫ ТЕПЛОСНАБЖЕНИ ЗДАНИЯажен предлагаемый мы теплоснабжения Изобретение относится к технике теплоснабжения, а именно, к централизованному теплоснабжению жилых, общественных и промышленных зданий.Известен абонентский ввод, содержаший подающие и обратные трубопроводы систем отопления и горячего водоснабжения, верхнюю и нижнюю ступени водонагревателя с входными и выходными патрубками греющей и нагреваемой воды, смесительные установки и запорно-регулирующую арматуру 1.Наиболее близкой к изобретению по технической сущности является абонентский ввод системы теплоснабжения здания, содержащий подающий и обратные трубопроводы систем отопления и горячего водоснабжения, верхнюю, нижнюю и дополнительную ступени водонагревателя с выходными и входными патрубками греющей и нагреваемой воды, смесительную установку системы отопления и запорно-регулируюшую арматуру 2.Недостатки известных абонентских вводов заключаются в большом расходе сетевой воды, что приводит к удорожанию тепловых сетей и превышению расчетных значений температур в зданиях в переходной период. 2изобретения - повышение эффекЦельтивности.Указанная цель достигается тем. что вабонентском вводе системы теплоснабжения здания, содержащем подаюшие и обратные трубопроводы систем отопления и горячего водоснабжения, верхнюю, нижнюю и дополнительную ступени водонагревателя с входными и выходными патрубками греюшей и нагреваемой воды, смесительную установку системы отопления и запорно-регулирую- О щую арматуру, входной патрубок греющейводы дополнительной ступени водонагревателя соединен с подающим трубопроводом системы отопления после смесительнойустановки.На чертеже изобрабонентский ввод систездания.Абонентский ввод состоит из подающего 1 и обратного 2 трубопроводов тепловой сети, смесительной установки 3, понижаюо щей температуру воды перед системой 4отопления, нижней 5, дополнительной 6 и верхней 7 ступеней водонагревателя, регулятора 8 расхода, регулятора 9 температуры, подающего 10 и обратного 11 трубопро 1000681водов системы горячего водоснабжения и из подающего 12 и обратного 13 трубопроводов системы отопления,Абонентский ввод работает следующим образом,В расчетном режиме (т,е. в точке излома температурного графика) температура воды в подающем трубопроводе тепловой сети в зависимости от вида графика составляет 70 - 83 С, а температура воды после смесительной установки 51 - 56 С. Холодная вода водопровода с температурой 5 С поступает в подогреватель нижней ступени, где подогревается обратной водой до 25 - 30 С. Затем в дополнительной ступени водонагревателя вода подогревается до 45 - 50 С и в водонагревателе верхней ступени догревается до нормируемой величины 60 С. При расчетной температуре наружного воздуха для проектирования отопления (температура наиболее холодной пятидневки) температура сетевой воды после смесительной установки обычно равна 95 С. При этом вода на горячее водоснабжение будет нагреваться в дополнительной ступени в зависимости от расхода воды до 60 - 75 С. В летнее время дополнительная ступень отключается и водопроводная вода нагревается 25 только в водонагревателях нижней и верхней ступенях. Для уменьшения гидравлического сопротивления скорость греющей воды в дополнительной ступени следует принимать 0,25 - 0,35 м/с. При этом диаметр корпу 30 са дополнительной ступени оказывается на 1 - 2 типоразмера больше, чем диаметр корпуса водонагревателей нижней и верхней ступеней. При этих условиях дополнительной ступени достаточно .одной секции, а гидравлическое сопротивление ее по греющей воде составляет незначительную величину порядка 60 - 100 кг/м. Наличие последовательно включенной дополнительной ступени водонагревателя позволяет за счет частичного использования теплоаккумулирующей способности здания уменьшить тепловую нагрузку водонагревателя верхней ступени в 1,5 - 2 раза, что приводит к снижению расчетного расхода сетевой воды на водонагреватель верхней ступени на 20 в 3/О, Кроме того, дополнительная ступень снимет температурную добавку к отопительному графику регулирования в переходный период, что позволит уменьшить перетоп зданий и создать в помещениях комфортный микроклимат. Формула изобретенияАбонентский ввод системы теплоснабжения здания, содержащий подающие и обратные трубопроводы систем отопления и горячего водоснабжения, верхнюю, нижнюю и дополнительную ступени водонагревателя с входными и выходными патрубками греющей и нагреваемой воды, смесительную установку системы отопления и запорно-регулирующую арматуру, отличающийся тем, что, с целью повышения эффективности, входной патрубок греющей воды дополнительной ступени водонагревателя соединен с подающим трубопроводом системы отопления после смесительной установки,Источники информации,принятые во внимание при экспертизе 1. Автоматизация систем теплоснабжения, (Обзор), М., ЦИНИС Госстроя СССР, 1977, с. 13 - 19, рис. 10,2, Ливчак В. И. Повышение эффективности использования водонагревателей горячего водоснабжения в ЦТП. Водоснабжение и санитарная техника, 1979, Мо 7, с. 14 - 16, рис, 1 (прототип).Составитель А. Пятницкий Редактор П.Макаревич Техред И. Верес Корректор М. Шароши Заказ 1345/35 Тираж 78 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открыти й 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
