Стекло для изготовления микрошариков светоотражающих дорожно-сигнальных знаков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

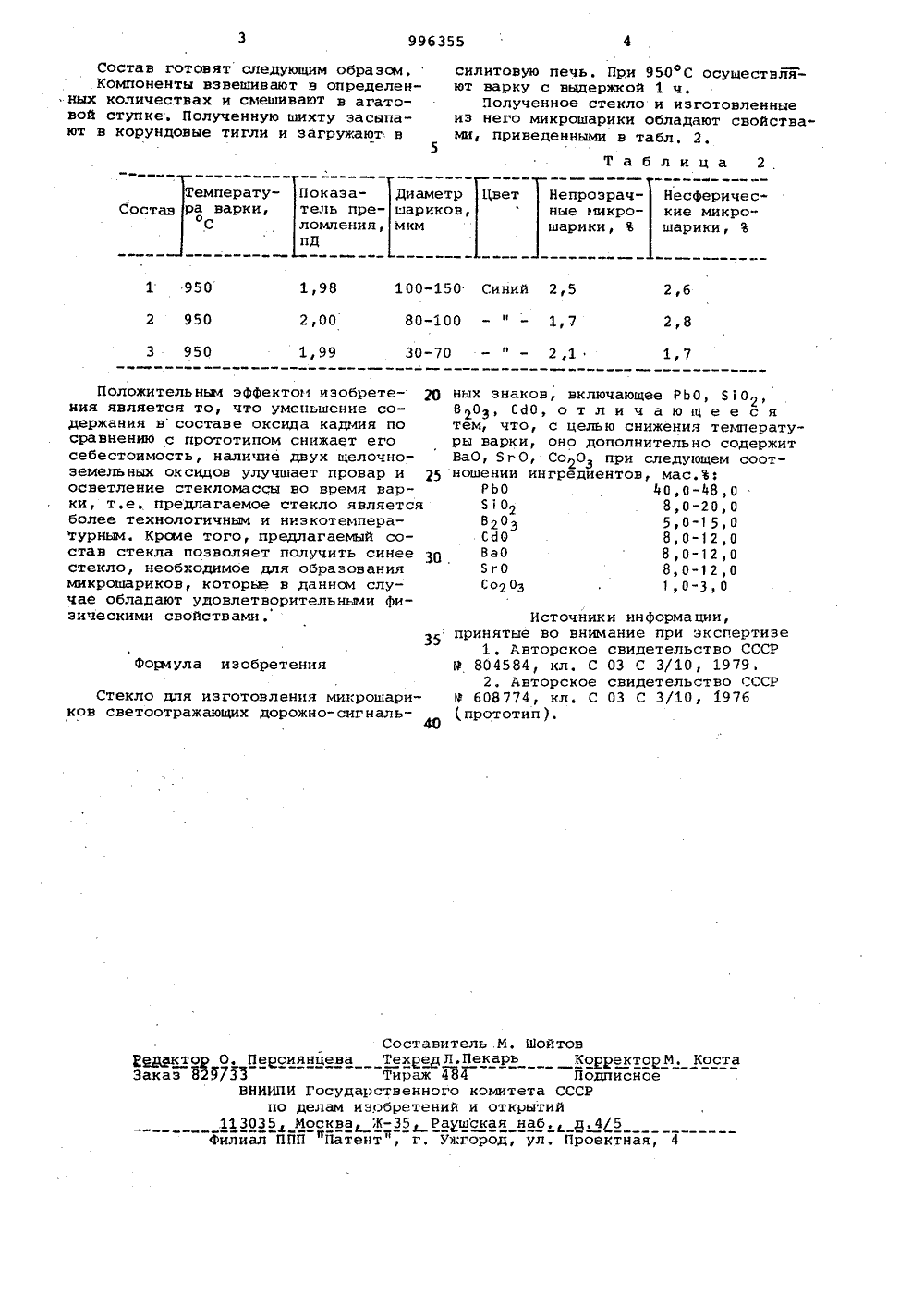

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сфюз СфветскикСфциеиистическикРеспублик о 1)996355(5) М. Кп.з С 03 С 3/10 Государственный комитет СССР но делам изобретений и открытийДата опубликования описания 17,02.83(72) Авторыизобретения А.А. Исматов и Б.М. Гулямов Ташкентский ордена Дружбы народов политехжьче 4 цй - институт им, Абу Райхана Беруни(54 ) СТЕКЛО ДЛЯ ИЗГОТОВЛЕНИЯ 1111 КРОИАР ИКОВ СВЕТООТРАЖА 101 ЦИХ ДОРОЖНО-СИГНАЛЬНЫХ ЗНАКОВ,2 Таблица 1 20 Изобретение относится к составам легкоплавких стекол, применяемыхнапример, в автодорожной технике при изготовлении дорожно-сигнальных знаков для автомобильных дорог. Известно, стекло для покрытия,включающее РЬО, 8203, 5102, Л 120,В 120 З, Мп 203, Со 20 в следующих количествах, вес.Ъ: РЬО 58-73; В 20 з 6-16;5102 2-10; А 120 з 05-25 В 120 з 12211 ип 20 в 0,5-5. со 20 э 0001 1 5Данное стекло обладает повышеннымикоэффициентами отражения, микротвердостью и химической устойчивостьюпри температуре оплавления не выше450 С Г 11.Наиболее близким к предлагаемому по технической сущности и достигаемому результату является стекло для изготовления микрошариков дорожно-сигнальных знаков, включающее следующие компоненты, вес.Ъ: РЬО 439-й 89;5102 10,0-15,0 В 20 З 12,0"170; СОО 242-292. Показатель преломления . этого стекла находится в пределах 1,98-2,00 Г 2 3.Однако указанные стекла характеризуются высокой температурой варки (выше 1000 С). Цель изобретения - снижение температуры гарки стекла.Цель достигается тем, что стекло5для изготовления микрошариков светоотражающих дорожно-сигнальных знаков,включающее РЬО, 5102, В 203, Сдо, дополнительно содержит ВаО, 5 гО, Со 20 Зпри следующем соотношении ингредиенмас.Ъ;РЬО 0,0-н 8,0510 2 8, 0-20,0В 2 ОЗ 5,0-150СО О 8,0"12,0ВаО 8,0-12,015 5 гО 8,0-12 ОСО 203 1 О-ЗОВ табл. 1 приведены предлагаемыесоставы стекла,Со-. Содержание компонентов, мас.ЪставРЬО ВаО 5 гО СдО ВО 3 Со 203 502 11 1 Т 3. 1 40 12 8 12 5 3. 20 2 45 10 10, 10 10 2 13 30 3 48 8 12 8 15 1 , 8996355 Таблица 2 Показа- Диаметр тель пре- шариков, ломления, мкм пД Непрозрач- Несферичесные иикро- кие микрошарики, В шарики, Ъ емператуа варки,Сост 100-150 Синий 2,5 80-100 - " - 1,7 30-70 - " - 2,1 1 950 2 950 3 950 1,98 2,6 2,8 2,00 1,99 1,7 35 Формула изобретения Составитель .М. ШойтовЯдЯуктор О. Персиянцева ТехрепЛ.Пекарь Корректор М, КостаЗаказ 829733 Тираж 484 ПодпйсйоеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий.113035 Москва ЖРа шская наб, д,4 5 с в ю с У аФилиал ППП Патент", г. Ужгород, ул. Проектная, 4 Состав готовят следующим образсм.Компоненты взвешивают з определенных количествах и смешивают в агатовой ступке. Полученную шихту засыпают в корундовые тигли и загружают в5 Положительным эффектои изобретения является то, что уменьшение содержания всоставе оксида кадмия по сравнению с прототипом снижает его себестоимость, наличие двух щелочно- земельных оксидов улучшает провар и 25 осветление стекломассы во время варки, т.е. предлагаемое стекло является более технологичным и низкотемпературным. Кроме того, предлагаемый состав стекла позволяет получить синее стекло, необходимое для образования микрошариков, которье в даннсм слу- чае обладают удовлетворительными физическими свойствами. Стекло для изготовления микрошариков светоотражающих дорожно-сигналь 40 силитовую печь. При 950 С осуществляют варку с выдержкой 1 ч.Полученное стекло и изготовленные из него микрошарики обладают свойствами, приведенными в табл. 2. ных знаков, включающее РЬО, 5102, В 203, СЙО, отличающееся тем, что, с целью снижения температуры варки, оно дополнительно содержит ВаО, ЗгО, Со 20 при следующем соотношении ингредйентов, мас.Ъ:РЬО 40,0-48,0 5102 8 эо-гого В 203 5,0-150 СОО 8,0-12,0ВаО 8,ог,о5 гО 8,0"12,0Сог Оз 1,0-3,0 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 804584, кл, С 03 С 3/10, 1979,2. Авторское свидетельство СССРФ 608774, кл. С 03 С 3/10, 19761,прототий),
СмотретьЗаявка
3314600, 13.07.1981
ТАШКЕНТСКИЙ ОРДЕНА ДРУЖБЫ НАРОДОВ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. А. Р. БИРУНИ
ИСМАТОВ АБДУЛЛА АХМЕДОВИЧ, ГУЛЯМОВ БАХОДИР МАНСУРОВИЧ
МПК / Метки
МПК: C03C 3/10
Метки: дорожно-сигнальных, знаков, микрошариков, светоотражающих, стекло
Опубликовано: 15.02.1983
Код ссылки
<a href="https://patents.su/2-996355-steklo-dlya-izgotovleniya-mikrosharikov-svetootrazhayushhikh-dorozhno-signalnykh-znakov.html" target="_blank" rel="follow" title="База патентов СССР">Стекло для изготовления микрошариков светоотражающих дорожно-сигнальных знаков</a>
Стекло для изготовления микрошариков светоотражающих дорожно-сигнальных знаков
Номер патента: 601237
Опубликовано: 05.04.1978
Авторы: Азимов, Волкович, Исматов, Рацен, Юнусов
МПК: C03C 3/12
Метки: дорожно-сигнальных, знаков, микрошариков, светоотражающих, стекло
...и содержащий компоненты в следующих соотношениях, вес.а:РЬ 66 - 96ЕьОИО 1 - 10 20ЫОг 1- 1 бТ 0 г 2 - 32ЪОЗ,Ъ 1 О 0 - 5 21,Недостатком этого стекла является ..высбкая температура плавления.Целью изобретения является снижениетемпературы плавления,Эта цель достигается за счет того,что стекло для изготовления микрошариков светоотражающих дорожно-сигнальных 80 2ЗНаКОВ, ВКЛЮЧаЮщЕЕ РЬО,СеОГ 0540 нтаоа, дополнительно содержит беОг при следующем соотношении компонентов, вес.а; Изобретение может быть пройллюстрировано следующим конкретным, примером. Состав стекла, вес,Ф: РЬО - 50; СО - 11; Ъъо - 15; 510 а Т 40 а 71СеО - 6, Взвешенные в определенных количествах компоненты смешивают в ага. товых ступках мокрым способом в спир- те) 30-40 мин, после...
Способ соединения стекла со стеклом, керамикой или металлом
Номер патента: 355115
Опубликовано: 01.01.1972
МПК: C03C 27/00
Метки: керамикой, металлом, соединения, стекла, стеклом
...ликования описа Авторыизобретени А ягилев и Б. 3. Певз аявитель ПОСОБ СОЕДИНЕНИЯ СТЕКЛА СО СТЕК КЕРАМИКОЙ ИЛИ МЕТАЛЛОМ Примен ляет изго мостойких ло, ситадл сплавов т ПИ способам соедискими материаосится еорган тение о екла с ние про авливать матерна,кера,м па ЭИ 39 кладки из слюды позвооправку из таких тер лов, как,кварцевое стекика или из жаростойких ения стекла сметаллом птутемтехнологическо спосрамидет соеди й или ей на изобретени дм ет Способ рамикой и талей на чсуои 1 ийся честна сое ,кой поме жженную 1000 С д воды. бретения явлинения. я повышен соединен ли металтехноло тем, что динения, щают,сл на возду о удале ия стекла со стеклом путем спаивгической оправкес целью повышмежду стекломюду, предварителхе при температуния...
Способ соединения стекла со стеклом, металлом, керамикой или кристаллическими материалами
Номер патента: 510452
Опубликовано: 15.04.1976
Авторы: Алешкова, Виноградова, Кулешова, Муляров, Ряжская, Юрков
МПК: C03C 27/02
Метки: керамикой, кристаллическими, материалами, металлом, соединения, стекла, стеклом
...веществом, не обладающим адгезией к стеклу и не вступающим с ним в реакцию, затем совмещают их по поверхностям спаивания, а спаивание ведут в засыпке из тугоплавкого вещества, неразлагающегося, неспекающегося и не вступающего в реакцию с 5 веществом покрытия.В качестве вещества покрытияСгзОз или СаСОз, а спаивание осв засыпке из глинозема.Перед операцией спаивания некоптакти рующие между собой поверхности деталей покрывают суспензией Сг 20 з или СаСОз, составленной в объемном отношении порошка и жидкости предпочтительно 2: 1. Затем производят сушку до полного испарения жидкости, 5 входящей в состав суспензии, Спаиваемыедетали помещают в форму из жароупорного материала, совмещают их по поверхностям спаивания, засыпают глиноземом и...
Стекло для спаивания с кремнием
Номер патента: 441245
Опубликовано: 30.08.1974
Авторы: Левченя, Немкович, Ясинский
МПК: C03C 3/04
Метки: кремнием, спаивания, стекло
...изобретения - повышение температуры размягчения и обеспечение коэффициента термического расширения близкого к коэффициенту термического расширения монокристаллического кремния.Достигается это тем, что стекло со указанные компоненты в следующем стве, мол.%:6 го Красного Знамени политехнически институт верхнии предел кристаллизациинижний предел кристаллизацииТемпература размягчения, СТемпература деформациибез нагрузки, С Коэффициент тепловогорасширения, а 10 град - Термостойкость, С Плотность, г/смзМикротвердость, кг/мм Модуль упругости, кг/ммг Удельное электрическоесопротивление при200 С, ом смТангенс угла диэлектрических потерь при 20 Си частоте 10 гц Диэлектрическая проницаемость при 20 С и частоте 106 гцимическая устойчивость (по...
Устройство для контроля толщиныдвижущейся ленты стекла
Номер патента: 837944
Опубликовано: 15.06.1981
Авторы: Барабаш, Ждахинов, Кочетов
МПК: C03B 18/02
Метки: ленты, стекла, толщиныдвижущейся
...груз 15,м"который через отводной ролик 14 тро Осом 13 соединен с передней частьюкорпуса 6 со стороны ленты 4 стекла.Для фиксации вылета измерительныхнаконечников 2 внутри скобы 1 установлен свободно вращающийся ограничительный ролик 10, который постоянноконтактирует с боковой кромкой ленты 4 стекла.для Фиксации вылета измерительныхнаконечников 2 внутри скобы 1 установлен свободно вращающийся ограничительный ролик 10, который постоянно контактирует с боковой кромкойленты 4 стекла.Со стороны входы лентй 4 стекла вскобу 1 расположен дополнительный ролик 11, который отстоит от ограничительного ролика 10 на расстоянии 50150 мм, Дополнительный ролик 11помощью кронштейнов 16 шарнирно укреплен на корпусе 6. При этом один 60из...
Предыдущий патент: Красное стекло
Следующий патент: Стекло для толстопленочных резисторов
Случайный патент: Привод включения муфты трансмиссии
