Способ создания и хранения временных интервалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

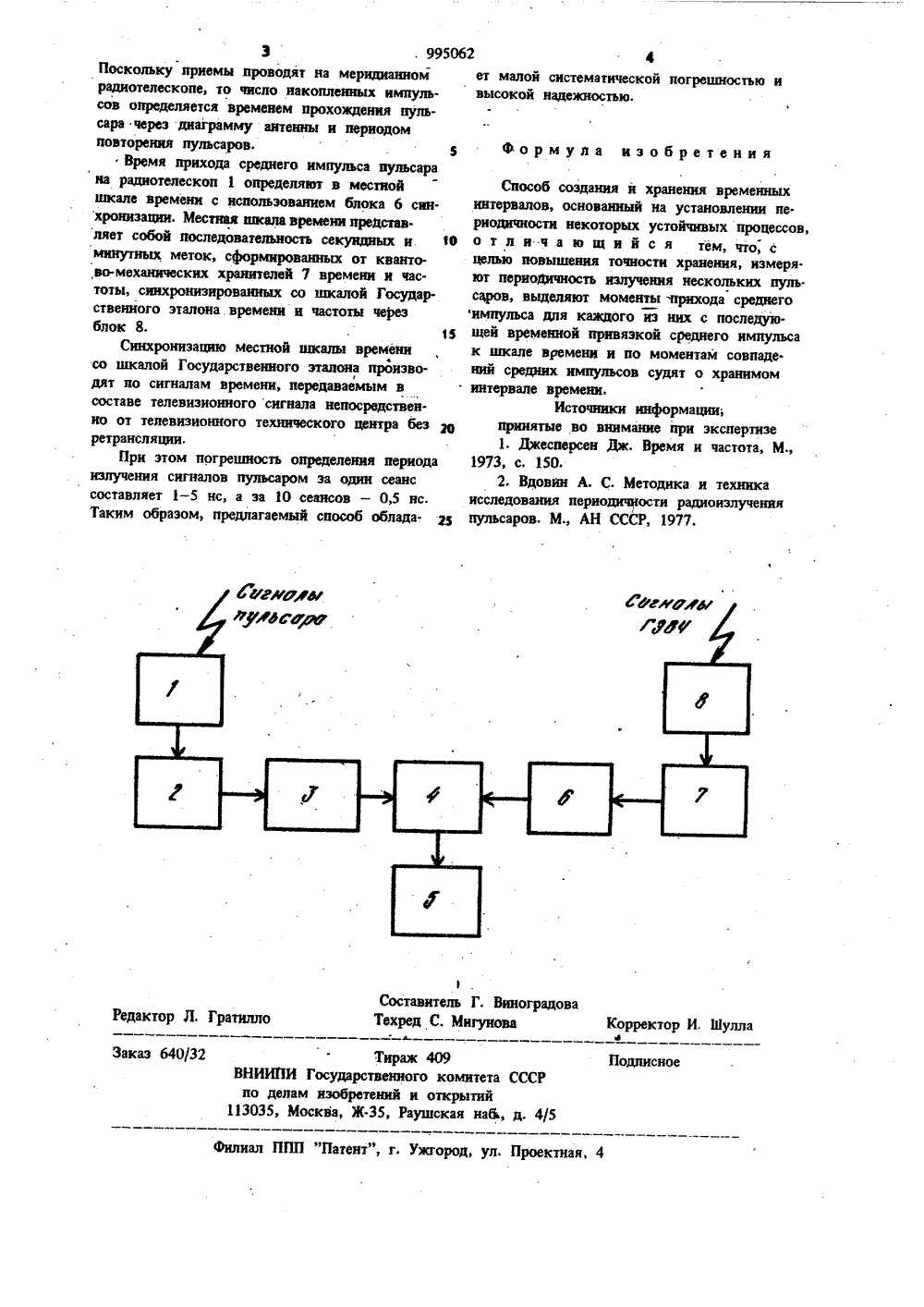

(54) СПОСОБ СОЗДАНИЯ И ХРАНЕНИЯ ВРЕМЕННЫХ ИНТЕРВАЛОВ падений средних импульсов судят о хранимом интервале времени.На чертеже приведена йредлагаемая блок.схема комплекса измерительной аппаратуры,Комплекс состоит иэ радиотелескопа 5 радиометра 2, аналого-цнфрового преобразователя 3, ЭВМ 4, блока 5 регистрации, блока 6 синхронизации, хранителя 7 местной шкалы времени, блока 8 синхронизации местной шкав) вре в частности к способам построения шкалмени.Известны различные способы создания ихранения временных интервалов 111.Наиболее близким к изобретению по тех нической сущности является способ созданияй хранения йнтервалов времени, основанныйна установлении периодичности некоторых,"устойчивых процессов 121.1 ЬНедостатком известных способов являетсямалая точность и большая нелинейность надлительных интервалах времени.Целью изобретенйя является повышениеточности хранения временных интервалов.Эта цель достигается тем, что согласноспособу, основанному на установлении пери.одичности некоторых устойчивых процессов,измеряют периодичность излучения несколькихпульсаров, выделяют моменты прихода сред Ь. него импульсадля каждого из них с после.дующей временной привязкой среднего им- .пульса к шкале времени и по моментам сов 1 Изобретение относится к измерения ени и частоты электрических колебанииПриемы сигналов, излучаемых пульсарами, проводят на радиотелескопе 1, Для записи сиг. нала используют многоканальный радиометр 2, С радиометра 2 сигнал через аналого-цифровой преобразователь 3 подается на ЭВМ 4, Запуск развертки ЗВМ производят в заданное время с помощью блока 6 синхронйзации, который вырабатывает сиихроимйульсы, используя эа основу последовательность импульсов от хранителя 7 местной шкалы времени, синхронизированного со шкалой Государственного эталона времени и частоты с помощью блока 8, Таким образом, на ЭВМ 4 проводная син. хронное накопление индивидуальных импульсовГ. Виноградоваигунова Составит Техред С Редактор Л, Гратипл Корректор И. Шулла Тираж НИИЙИ Государственно по делам изобретений 3035, Москва, Ж, Р Подписное 03 о комитета С открытийушская най,ная, 4 3 . 99506 Поскольку приемы проводят на меридианном радиотелескопе, то число накопленных импульсов определяется временем прохождения пула- сара через диаграмму антенны и периодом повторения пульсаров. %Время прихода среднего импульса пульсара иа радиотелескоп 1 определяют в местной шкале времени с использованием блока б син. хровизации. Местная шкала времени представ. ляет собой последовательность секундных и 0 минутных меток, сформированных от кванто. во механических хранителей 7 времени и частоты, синхронизированных со ппсалой Государственного эталона. времени и частоты через блок 8. 15Синхронизацию местной шкалы времени со шкалой Государственного эталона проиэвос дят по сигналам времени, передаваемым в составе телевизионного сигнала непосредственно от телевизионного технического центра без щ ретрансляции,При этом погрешность определения периода излучения сигналов пульсаром за один сеанс составляет 1 - 5 нс, а за 10 сеансов - 0,5 нс. Таким образом, предлагаемый способ облада- эч иал ППП "Патент", г. Ужг ет малой систематической погрешностью ивысокой надежностью,Формула изобретенияСпособ создания и хранения временных интервалов, основанный на установлении периодичности некоторых устойчивых процессов, о т л и ч а ю щ и й с я тем, что, с целые повышения точности хранения, измеряют периодичность излучения нескольких пуль. саров, выделяют моменты .прихода среднего импульса дпя каждого из них с последую. щей временной привязкой среднего импульса к шкале времени и по моментам совпадений средних импульсов судят о хранимом интервале времени.Источники информации;принятые во внимание при экспертизе1. Джесперсен Дж, Время и частота, М., 1973, с, 150.2. Вдовин А. С. Методика и техника исследования периодичности радиоизлучения пульсаров. М., АН СССР, 1977.
СмотретьЗаявка
2824692, 17.09.1979
ПРЕДПРИЯТИЕ ПЯ Г-4126
ИЛЬИН ВЛАДИМИР ГРИГОРЬЕВИЧ, ИЛЯСОВ ЮРИЙ ПЕТРОВИЧ, ИВАНОВА ЮНОНА ДМИТРИЕВНА, КУЗЬМИН АРКАДИЙ ДМИТРИЕВИЧ, ОКСЕНТЮК АНАТОЛИЙ РОМАНОВИЧ, ПАЛИЙ ГЛЕБ НИКОЛАЕВИЧ, ШАБАНОВА ТАТЬЯНА ВИКТОРОВНА, ШИТОВ ЮРИЙ ПАВЛОВИЧ
МПК / Метки
МПК: G04F 5/00
Метки: временных, интервалов, создания, хранения
Опубликовано: 07.02.1983
Код ссылки
<a href="https://patents.su/2-995062-sposob-sozdaniya-i-khraneniya-vremennykh-intervalov.html" target="_blank" rel="follow" title="База патентов СССР">Способ создания и хранения временных интервалов</a>
Устройство для отсчета времени от одного начала интервалов времени
Номер патента: 696436
Опубликовано: 05.11.1979
Авторы: Долгов, Кловацкая, Ляшевич, Свищ, Угланов
МПК: G06F 1/00
Метки: времени, интервалов, начала, одного, отсчета
...определяется числом входов 55устройства, Выход блока памяти 4 связан с блоком индикации 7, Блок паМяти 4 содержит узел возбуждения адресов 8 и накопитель 9 измерительныхзначений . Накопитель 9 блока памяти 4 6 Оможет быть выполнен на полных токахс ограничительными сопротивлениямив цепях записи разрядов, что позволяет производить запись несколькиходинаковых чисел одновременно. Выход переноса каждого предыдущего регистра 5 сдвига через элементкоммутации 10 соединен со входом переноса последующего регистра, чтопозволяет увеличить количество замеряемых команд по одному входу. Блокуправления 11 связан со всеми блоками устройства, что обеспечивает всережимы работы.Устройство для полУчения отсчетают одного начала интервалов времениработает...
Устройство для измерения отношения средних частот двух последовательностей импульсов
Номер патента: 597979
Опубликовано: 15.03.1978
МПК: G01R 23/00
Метки: двух, импульсов, отношения, последовательностей, средних, частот
...и Ц.В результате триггер периодически оказывается в одном иэ двух состояний 0 или 1, характеризуемых соответственно отсутствием напряжения на его выходе илиналичием напряжения Е. Обозначимсреднее нремя пребывания триггера всостоянии О через 1,а н состоянии 1через 1В процессе работы через интегрирующий конденсатор б в течение интервалон времени .О и 1 через резисторы 4 и 5 протекают токии,.В 9течение времени 1 о напряжения навыходе триггера 1 и на выходе ограничителя 2 равны нулю, а на выходе пре"образователя 3 сигнала - Е и соответственно ток ,: -В /Д где К - %величина сопротивления резистора 5,Здесь и далее напряжение Ина интЕгрирующем конденсаторе б н процессе работы устройства поддерживаетсямалым, т.е, И 4 с Е, В течение...
Преобразователь интервалов времени в цифровой код
Номер патента: 930217
Опубликовано: 23.05.1982
Автор: Чистяков
МПК: G04F 10/04
Метки: времени, интервалов, код, цифровой
...на фиг.4 - диаграмма процесса преобразования начального участка интервала времени.Преобразователь содержит триггер 1, инвертор 2, Р-триггер 3., генератор 4 импульсов, вентиль 5, счетчик б, блоки 7 и 8 выделения, элементы И-НЕ 9-1.-9-п, элементы 10-1-10-и задержки, дополнительные элементы И-НЕ 11-1-11-п, дополнительные элементы 12-1-:12-и задержки, блок 13 дешифрирования и индикации. На фиг.2 приняты обозначения: а - , импульсы на выходе генератора 4 импульсов; б - импульсы на выходе инвертора 21 в - сигнал на втором выходе триггера 1; г - сигнал на первом выходе триггера 11 д - сигнал на первом выходе Р-триггера 3; е сигнал на втором выходе Р-триггера 3; ж - импульс на выходе блока 7 выделения; з - импульсы на выходе блока 8 выделения;...
Устройство для определения средней частоты случайно распределенных импульсов
Номер патента: 642716
Опубликовано: 15.01.1979
МПК: G06F 17/18
Метки: импульсов, распределенных, случайно, средней, частоты
...интервала между исследуе. мыми импульсами),Это соответствует либо случаю, когда помеха привела к исчезновению импульса на этом участке измеряемой последовательности, либо случаю, когда измеряемая последовательность уже закон642716 чилась, а сигнал конца измерения на третий вход устройства еше не поступил. Количество масцпаб. ных импульсов, соответствующее длительности этого интервала, следует исключить из измерения (изъять из реверсивного счетчика 4), %Импульс признака такой помехи вырабаты вается р разрядным двоичным счетчиком 3 в там случае, когда старший (рык) разряд этого счетчика переходит в единичное состояние. Значит число масштабных импульсов, после которых 30 счетчик 3 вырабатывает импульс признака ломе. хи, равноМ= 2В...
Преобразователь средней частоты случайной последовательности импульсов
Номер патента: 217081
Опубликовано: 01.01.1968
МПК: G04F 10/04, H03M 1/50
Метки: импульсов, последовательности, случайной, средней, частоты
...импульсной последовательности частоты сложения через ключ б, а генератора 7 регулярной импульсной последовательности частоты вычитания через ключ 8 подсоединены к счетному входу первого разрядного триггера реверсивн го счетчика 4. Ключи б и 8 управляются триггером 3. Выход последовательного счетного триггера счетчика 4 соединен с формиро вателем 9 выходных импульсов и единичнымвходом триггера 3. Зажим 10, к которому подключен выход формирователя 9, соединен с цепью управления ключа 2. На входы счетчика 4, коммутируемые триггером 3, по очередно поступают в общем случае сигналыс неодинаковыми частотами повторения (сигналы с частотой сложения и вычитания).Триггер 3 по одному входу управляется случайной последовательностью импульсов,...
