Размалывающая сортировка

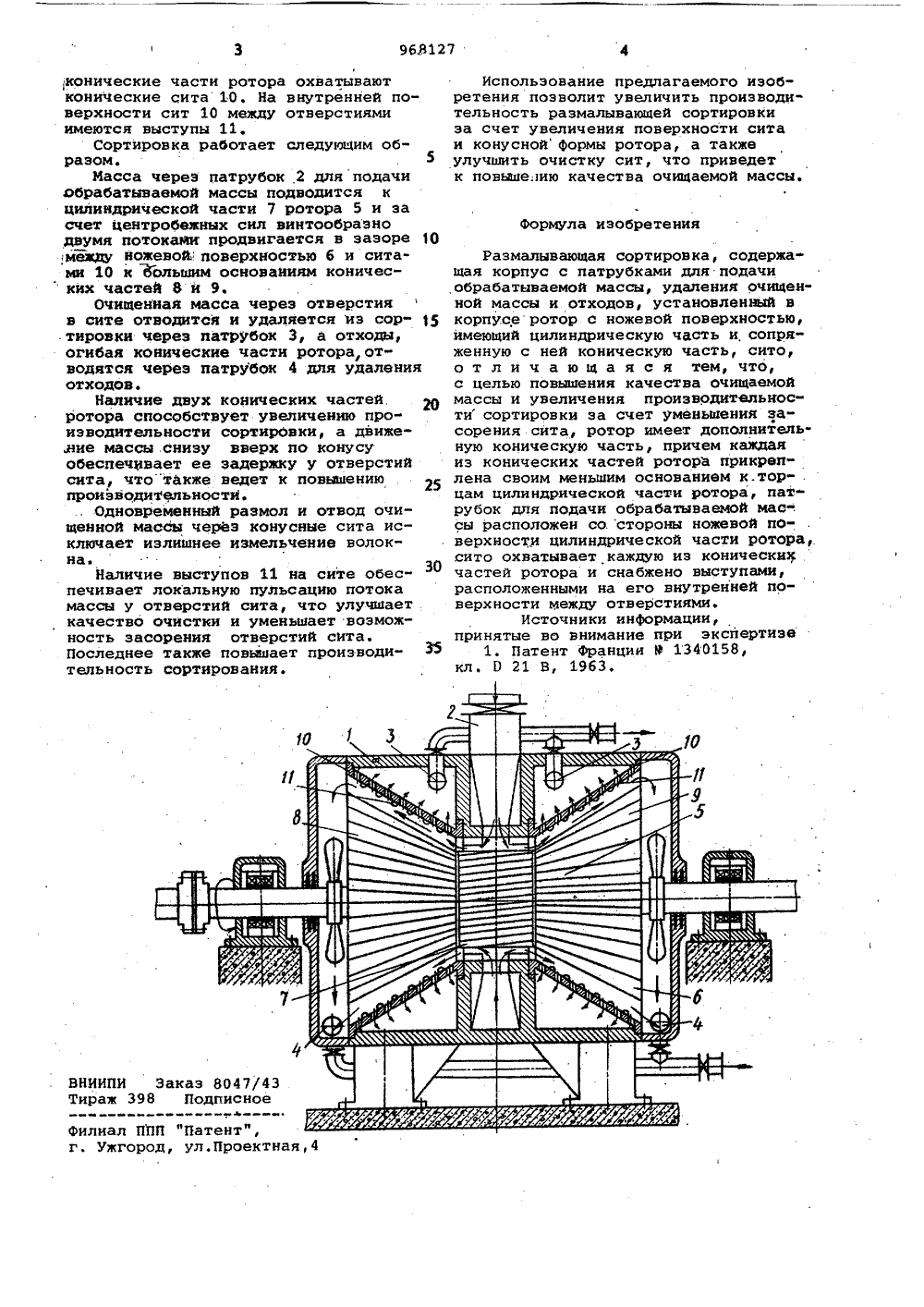

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик пи 968127(23) Приоритет -Опубликовано 231082. Бюллетень Мо 39Дата опубликования описания 231082 ИМ Кл. 0 21 В 5/18 Государственный комитет СССР по делам изобретений и открытий(72) Авторы изобретени Т, Викторов Макуха и В. М. Пе центральны конструктодля ц аучно-исследовательский и и ий институт по проектирован юлозно-бумажной промышпенно 71) Заявите 4) РАЗМАЛЫВ СОРТИРОВ овка содержитя подачи обртрубок 3 дляссы, патрубоков Ротор 5 симеет цилиндркую часть 8.нительную кониконическихсвоим меньшиминдрической паткорпус абатыва удалени 4 для ножево ическую Ротор т ческую частей 8 основа части 7Сортирубок 2 длмассы, пщенной мния отход5. ностью 6и коничеет дополКаждая икрепленаО горцам цил мой очиудале" поверх- часть 7 кже имеасть 9. и 9 заием к Обе сяровкедлядале 1Изобретение предназначено длясортирования бумажной массы при одновременном ее размоле и может найти применение в целлюлозно-бумажной,легкой и других отраслях промышленности.Известна размалывающая сортировка, содержащая корпус с патрубкамидля подачи обрабатываемой массы,удаления оЧищенной массы н отходов,установленный в корпусе ротор с ножевой поверхностью, имеющий цилиндрическую часть и сопряженную с нейконическую часть, сито 11,Недоетатком данного устройства. является низкая производительностьиэ-эа того, что отвод очищенной мас"сы производится только в цилиндри"ческой части ротора. Отсутствиеотвода массы от конической частиротора приводит к дополнительномуизмельчению волокна, что снижаеткачество очищаемой массы.Цель изобретения - повышение качества очишаемой массы и увеличениепроизводительности.Поставленная цель достигаеттем, что в размалывающей сортисодержащей корпус с патрубкамиподачи обрабатываемой массы, у ния.очищенной массы и отходов, установленный в корпусе ротор с ножевой поверхностью, имеющий цилиндрическую часть и сопряженную с ней коническую часть, сито, ротор имеетдополнительную коническую часть, причем каждая иэ конических частей ротора прикреплена своим меньшим основанием к торцам цилиндрической частиротора, патрубок для подачи обрабатываемой массы расположен со стороныножевой поверхности цилиндрическойчасти ротора, сито охватывает, каждуюиз конических частей ротора и снабжено выступами, расположенными на еговнутренней поверхности между отверстиями,На чертеже изображена сортировка,общий видР 19 б 3127 Формула изобретения ВНИИПИТираж 39 филиал ПП г. Ужгоро ул.Проектная,4 конические части ротора охватывают конические сита 10. На внутренней поверхности сит 10 между отверстиями имеются выступы 11.Сортировка работает следующим образом. 5Масса через патрубок 2 для подачи обрабатываемой массы подводится к цилиндрической части 7 ротора 5 и за счет центробежных сил винтообразно двумя потоками продвигается в зазоре 10 между ножевой поверхностью 6 и ситами 10 к Ьрльшим основаниям конических частей В и 9.Очищенная масса через отверстия в сите отводится и удаляется мз сор тировки через патрубок 3, а отходы, огибая конические части ротора,отводятся через патрубок 4 для удаления отходов.Наличие двух конических частей. ротора способствует увеличению производительности сортировки, а движеяие массы снизу вверх по конусу обеспечивает ее задержку у отверстий сита, что"также ведет к повышению производительности.Одновременный размол и отвод очищенной маак через конусные сита исключает излишнее измельчение волокна.Наличие выступов 11 на сите обес" печивает локальную пульсацию потока массы у отверстий сита, что улучшает качество очистки и уменьшает возможность засорения отверстий сита. Последнее также повышает производи- З 5 тельность сортирования. Использование предлагаемого изобретения позволит увеличить производительность размалывающей сортировки эа счет увеличения поверхности сита и конусной формы ротора, а также улучшить очистку сит, что приведет к повышению качества очищаемой массы. Размалывающая сортировка, содержащая корпус с патрубками для подачи,обрабатываемой массы, удаления очищенной массы и отходов, установленный вкорпусе ротор с ножевой поверхностью,имеющий цилиндрическую часть и, сопряженную с ней коническую часть, сито,о т л и ч а ю щ а я с я тем, что,с целью повышения качества очищаемоймассы и увеличения производительности сортировки за счет уменьшения засорения сита, ротор имеет дополнительную коническую часть, причем каждаяиз конических частей ротора прикреплена своим меньшим основанием к.тор- .цам цилиндрической части ротора, патрубок для подачи обрабатываемой мас".сы расположен со.стороны ножевой поверхности цилиндрической части ротора,.сито охватывает каждую из коническихчастей ротора и снабжено выступами,расположенными на его внутренней поверхности между отверстиями.Источники информации,принятые во внимание при экспертизе1. Патент франции В 1340158,кл, О 21 В, 1963,
