Способ автоматического управления процессом разделения суспензий в шнековой осадительной центрифуге
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 946680
Автор: Гринберг
Текст

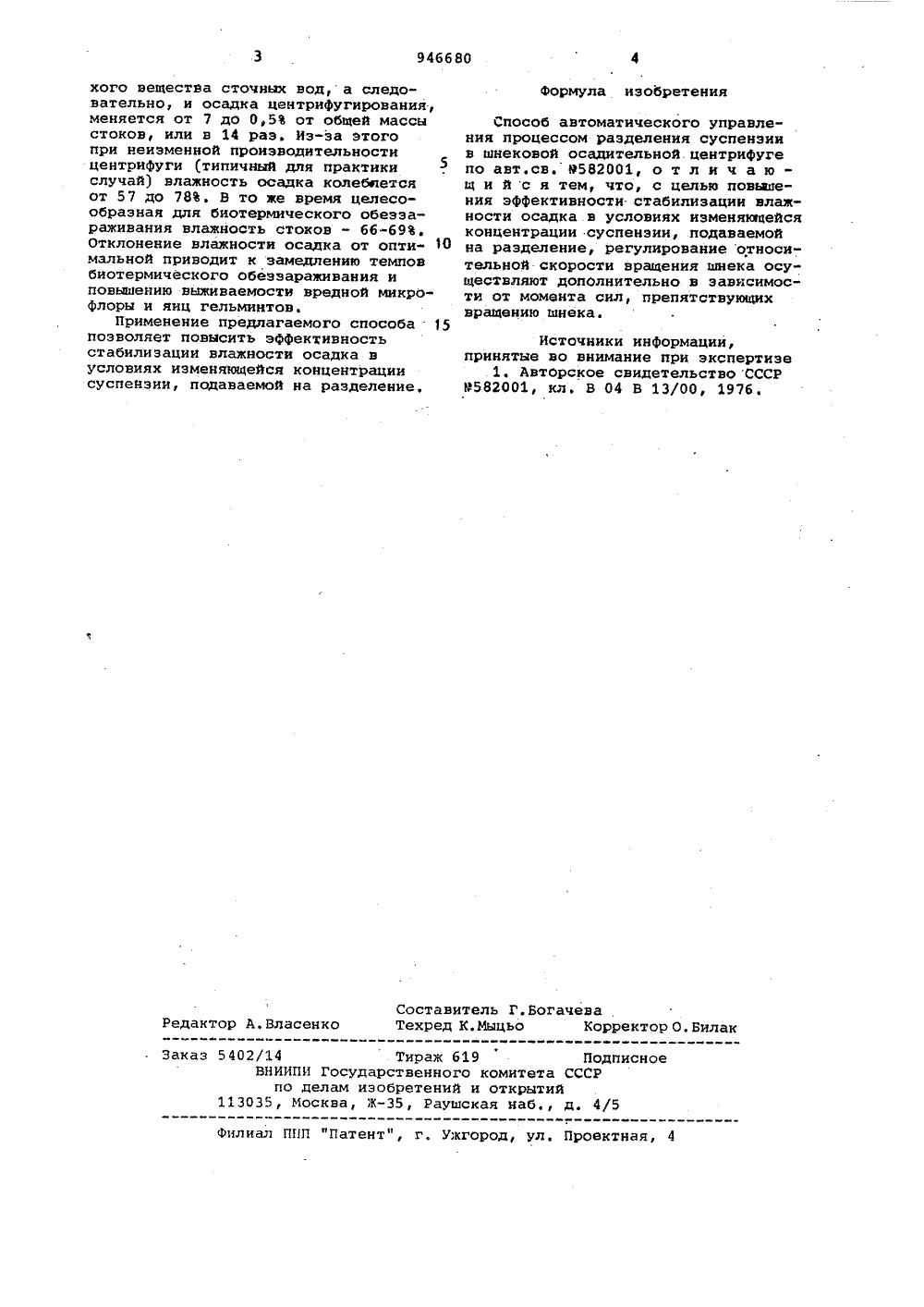

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскнкСоциалистическихРеспублик(22) Заявлено 08.05. 79 (21) 2775645/28-13 11 М. КП. В 04 В 13/00 с присоединением заявки Нов(23) Приоритет Государственный комитет СССР по делам изобретений и открытий.Опубликовано 300782. Бюллетень Мо 28 Дата опубликования описания 30.07,82(54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕССОМ РАЗДЕЛЕНИЯ СУСПЕНЗИЯ В ШНЕКОВОЙ ОСАДИТЕЛЬНОИ ЦЕНТРИФУГЕ 1 2Изобретение относится к способам управления оборудованием для разделения жидких неоднородных систем с помощью центробежных сил, в частности к центрифугам.По основному авт,св. Р 582001 известен способ автоматического управления процессом разделения суспензии в шнековой осадительной центрифуге, заключающийся в регулировании относительной скорости вращения шнека в зависимости от радиуса свободной: поверхности жидкости в роторе 1). Недостатком известного способа является низкая эффективность стабилизации влажности осадка в условиях колебания концентрации разделяемой суспензии.Цель изобретения - повышение эфФективности стабилизации влажности осадка в условиях колебания концентрации суспензии, подаваемой на разделение.Укаэанная цель достигается тем, что в способе автоматического разделения суспенэии в шнековой осадительной центрифуге регулирование относительной скорости вращения шнека осуществляют дополнительно в зависимос" ти от момента сил, препятствующихвращению шнека,Способ осуществляется следующимобразом.В процессе разделения суспензиив шнековой осадительной центрифуге,шнек совершает перемещение осадкас наибольшего радиуса ротора цент 10 рифуги (радиуса осадительной части)к выгрузным окнам для осадка, расположенным на меньшем радиусе. Приэтом уменьшается кинетическая энергия осадка, и работу по уменьшениюэтой энергии осуществляет шнек, Таккак величина, на которую необходимоуменьшить кинетическую энергию осадка, прямо зависит от массы осадка,то следовательно, и момент сил,препятствующих вращению шнека, такжепрямо зависит от массы осадка, следовательно, регулирование относительной скорости вращения шнека осуществляют в зависимости от радиуса свободной поверхности в роторе и от мо-мента сил, препятствующих вращениюшнека.При разделении на фракции стоковпромсвинокомплексов влажность стоков в течение суток меняется от 93до 99,5%. Это значит, что масса су946680 Формула изобретения Составитель Г.БогачеваТехред К.мыцьо Корректор О, Билак Редактор А.Власенко Заказ 5402/14 Тираж 619 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, москва, Ж Раушская наб., д. 4/5Филиал ППЛ "Патент", г. Ужгород, ул. Проектная, 4 хого вещества сточных вод, а следовательно, и осадка центрифугирования,меняется от 7 до 0,5% от общей массыстоков, или в 14 раз. Из-за этогопри неизменной производительностицентрифуги (типичный для практикислучай) влажность осадка колебпетсяот 57 до 78. В то же время целесообразная для биотермического обеззараживания влажность стоков - 66-69,Отклонение влажности осадка от оптимальной приводит к замедлению темповбиотермического обеззараживания иповышению выживаемости вредной микрофлоры и яиц гельминтов,Применение предлагаемого способа 15позволяет повысить эффективностьстабилизации влажности осадка вусловиях изменяющейся концентрациисуспензии, подаваемой на разделение. Способ автоматического управления процессом разделения суспенэии в шнековой осадительной центрифуге по авт.св. 9582001, о т л и ч а ющ и й с я тем, что, с целью повьааения эффективности стабилизации влажности осадка в условиях изменещейся концентрации суспензии, подаваемой на разделение, регулирование относительной скорости вращения шнека осуществляют дополнительно в зависимости от момента сил, препятствующих вращению шнека. Источники инФормации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Р 582001, кл. В 04 В 13/00, 1976.
СмотретьЗаявка
2775645, 08.05.1979
заявитель
ГРИНБЕРГ ЯКОВ СРУЛЕВИЧ
МПК / Метки
МПК: B04B 13/00
Метки: осадительной, процессом, разделения, суспензий, центрифуге, шнековой
Опубликовано: 30.07.1982
Код ссылки
<a href="https://patents.su/2-946680-sposob-avtomaticheskogo-upravleniya-processom-razdeleniya-suspenzijj-v-shnekovojj-osaditelnojj-centrifuge.html" target="_blank" rel="follow" title="База патентов СССР">Способ автоматического управления процессом разделения суспензий в шнековой осадительной центрифуге</a>
Отстойная непрерывно-действующая центрифуга со шнековой выгрузкой осадка
Номер патента: 109102
Опубликовано: 01.01.1957
МПК: B04B 1/20
Метки: выгрузкой, непрерывно-действующая, осадка, отстойная, центрифуга, шнековой
...узкую щель. В роторе выполнены отверстия 8для выхода фугата и отверстия 9 для выгрузки осадка.Внутри ротора размещен шнек 10, вращающийся со скоростью, несколько отличающейся от скорости вращения ротора. В цапфе 11 шнека сделано отверстие 12 для питания суспензией, а в корпусе шнека в отверст для отвода фильтрата, выделяющегося в результате откима осадка,ь 1 ерез полую цапфу 11 проведена неподвижная питающая труба 3, разделенная перегородкой 14 на две секции, одна из которых 15 снабжена стсасывающей трубкой 16, имеющей радиус погружения меньший по сравнению с внутренним радиусом перфорированного цилиндра с тарелками 5,Центрифуга закрыта кожухом 17, разделенным с помощью перегородок на отсеки 18, 19, 20 и 21 для раздельного отвода...
Гидравлический привод шнека центрифуги
Номер патента: 518233
Опубликовано: 25.06.1976
Автор: Цыбульник
МПК: B04B 9/06
Метки: гидравлический, привод, центрифуги, шнека
...ротора, Последний установлен между внешним ротором и крышкой 2 навалу 6; причем связан он с валом 6 об.гонной муфтой, ролики 7 которой обеспечивают сц ление ротора с валом на вращение последнего в одном направленииМежду лопастями 5 внутреннего ротора 1 и выступами 4 внешнего ротора образовань кции 8, 9, а в донной части ротора 1 имеются камеры. -Для периодического подвода жидкости в секции 8, 9 и отвода ее гидравлический привод выпол.ненс устройством, представляющим собой Ьобразную сквозную черпаковую трубку 14, ось(вращения которой (см. фиг. 3) смещена относительно оси вращения привода и параллельна ей. Привод крепится к ротору центрифуги болта. ми 15.Привод (секции) частично заполнен рабочей жидкостью.При сообщении ротору центрифуги и...
Привод шнека центрифуги
Номер патента: 649473
Опубликовано: 28.02.1979
Автор: Цыбульник
МПК: B04B 9/06
Метки: привод, центрифуги, шнека
...Черпаковые колеса 3 размещены в пазах водила бс возможностью перемещения в радиальном направлении. Водило б установлено вкорпусе 1 и крышке 2 на подшипниках 7 иуплотнено манжетой 8,Устройство для подачи рабочей жидкости к черпаковым колесам 3 включает 20трубку 9, размещенную в кольцевой камере,образованной корпусом 1 и крышкой 2, икамеру 10, выполненную в центральнойчасти водила б. В камере 10 установленыраспределительные лопатки 11, между которыми в боковой стенке камеры имеются отверстия 12 для подачи рабочей жидкостик черпаковым колесам 3.В корпусе 1 выполнены переливные каналы 13 для слива отработанной жидкости З 0в кольцевую камеру между корпусом 1 икрышкой 2. К ротору центрифуги приводкрепится болтами 14, а со шнеком центрифуги...
Привод шнека центрифуги
Номер патента: 957973
Опубликовано: 15.09.1982
Авторы: Гутина, Кузьмин, Файнерман, Ярославцев
МПК: B04B 9/04
Метки: привод, центрифуги, шнека
...габаритов и упрощение конструкции привода шнека центрифуги.Поставленная цель достигается тем, что в приводе шнека центрифуги включающЕм редуктор, содержащий корпуси два соосно размещенных в нем водила с цапфами и сателлитами, каждое из которых установлено в двух опо рах, причем одна из опор расположена в корпусе редуктора, вторая опора каждого водила является общей для обоих водил и расположена между их цапфами.На чертеже изображен привод шне.ка центрифуги.Привод включает планетарный редуктор, содержащий корпус 1 и сателлиты 2 и 3, размещенные в водилах 4 и 5. Водило 4 установлено на опорах (подшипниках) 6 и 7, а водило 5 на подшипниках 8 и 9. Подшипник 8 установлен между цапфами водил. Опоры подшипника 6 и 9 установлены в корпусе 1...
Гидравлический привод шнека центрифуги
Номер патента: 122081
Опубликовано: 01.01.1959
Автор: Лунев
МПК: B04B 9/06
Метки: гидравлический, привод, центрифуги, шнека
...роторов 3, ков 5. Распреобоиму б с рав рабочие поможет перемеойму б распре с торцевыми и сцепных, поднок скольжения122081с валом привода, Вспомогательные золотники соединены кольцеобразным эксцентриком 9 и при вращении вала перемещаются в крайние положения под действием центробежной силы, Корпус привода снабжен неподвижными лопатками с упорными штифтами 10. Эти штифты взаимодействуют с рычажными переключателями 11 и 12, установленными на лопастях ротора и выводящими вспомогательные золотники из нейтрального положения.Рабочая жидкость поступает в лопастные полости двигателя по осевому каналу вала 2, В зависимости от положения вспомогательных золотников жидкость воздействует на распределительный золотник, который, перемещаясь...
