Инжектор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

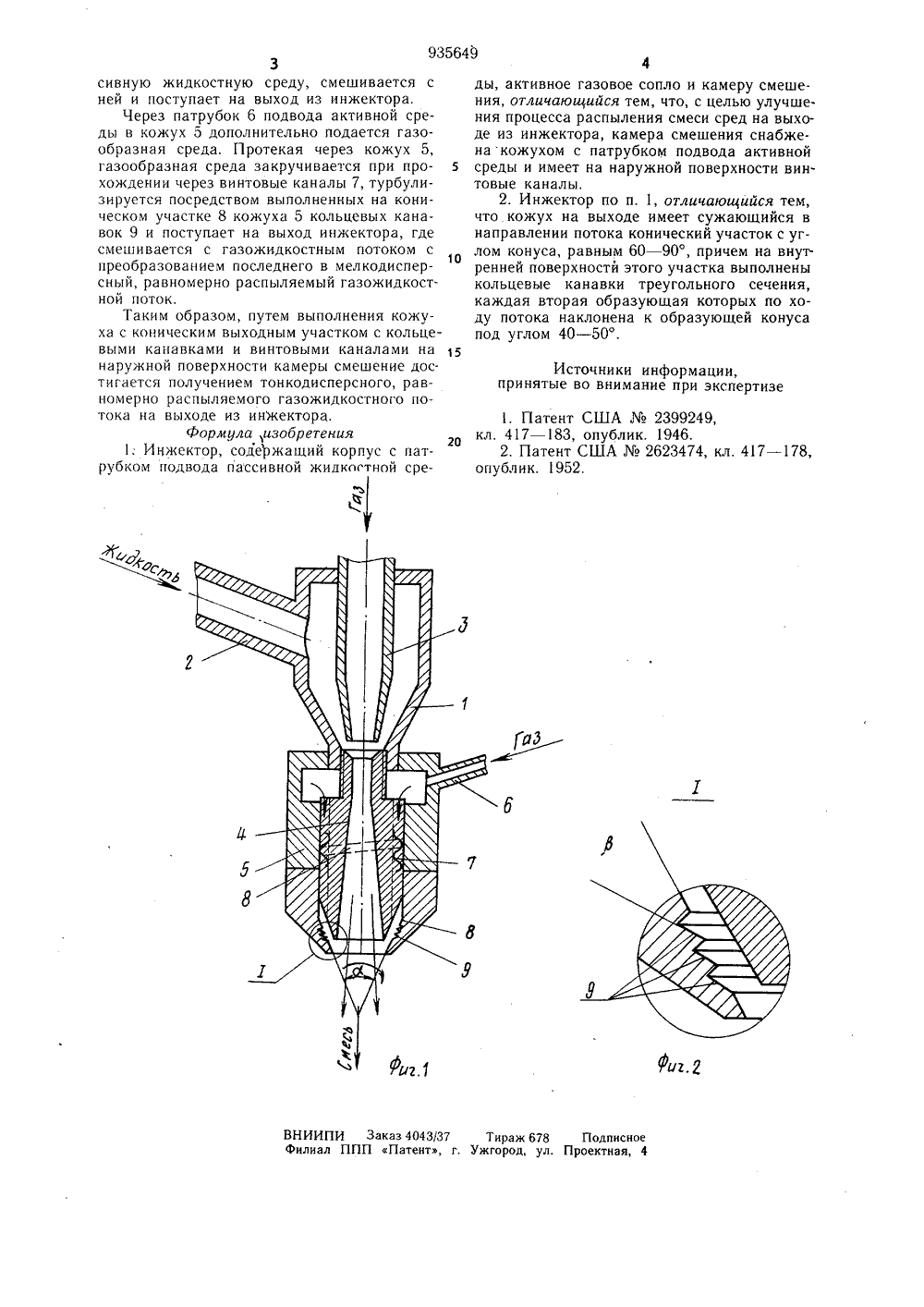

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическихРеспубликпв мелем мзебретенкй и еткрытийВсесоюзныи научно-исследовательскии и проекконструкторский институт стекольного машиност(71) Заявитель 54) ИНЖЕКТО лучшение процесна выходе из инНастоящее изобретение относится к струйной технике.Известен инжектор, содержащий корпус с камерой смешения, активным газовым соплом и патрубками подвода активной и пассивной сред 1.Данный инжектор имеет сравнительнои КПДНаиболее близким к предлагаемому является иНжектор, содержащий корпус с патрубком подвода пассивной жидкостной среды, активное газовое сопло и камеру смешения 2.Однако в данном инжекторе не удается получить на выходе тонкодисперсную смесь активной и пассивной сред с равномерным распылением последней.Цель изобретения - уса распыления смеси среджектора.Указанная цель достигается тем, что в инжекторе, содержащем корпус с патрубком подвода пассивной жидкостной среды, активное газовое сопло и камеру смешения, последняя снабжена кожухом с патрубком подвода активной среды и имеет на наружной поверхности винтовые каналы. Кожух на выходе имеет сужающийся в направлении потока конический участок с углом конуса, равным 60 - 90, причем на внутренней поверхности этого участка выполнены кольцевые канавки треугольного сечения каждая вторая образующая которых по ходу потока наклонена к образующей конуса под углом 40- - 50.На фиг. 1 изображен описываемый инжектор, продольный разрез; на фиг. 2 узел А на фиг. 1.Инжектор содержит корпусс патрубком 2 подвода пассивной жидкосной среды, активное газовое сопло 3 и камеру 4 смешения. Камера 4 смешения снабжена кожухом 5 с патрубком 6 подвода активной среды и 5 имеет на наружной поверхности винтовыеканалы 7. Кржух 5 на выходе имеет сужающийся в направлении потока конических участок 8 с углом конуса , равным 60 - 90, причем на внутренней поверхности этого участка 8 выполнены кольцевые канавки 9 треугольного сечения, каждая вторая образующая которых по ходу потока наклонена к образующей конуса 8 под углом 40 - 50.Активная газообразная среда, истекая изсопла 3, увлекает в камеру 4 смешения пас935649 ВНИИПИ Заказ 4043/37 Тираж 678 Подписное филиал ППП Патент, г. Ужгород, ул. Проектная, 4 3 сивную жидкостную среду, смешивается с ней и поступает на выход из инжектора,Через патрубок 6 подвода активной среды в кожух 5 дополнительно подается газообразная среда. Протекая через кожух 5, газообразная среда закручивается при про хождении через винтовые каналы 7, турбулизируется посредством выполненных на коническом участке 8 кожуха 5 кольцевых канавок 9 и поступает на выход инжектора, где смешивается с газожидкостным потоком с преобразованием последнего в мелкодисперсный, равномерно распыляемый газожидкостной поток.Таким образом, путем выполнения кожуха с коническим выходным участком с кольцевыми канавками и винтовыми каналами на наружной поверхности камеры смешение достигается получением тонкодисперсного, равномерно распыляемого газожидкостного потока на выходе из инЖектора.Формула, изобретения1: Инжектор, содержащий корпус с патрубком подвода пассивной жидкостной среды, активное газовое сопло и камеру смешения, отличающийся тем, что, с целью улучше. ния процесса распыления смеси сред на выходе из инжектора, камера смешения снабженакожухом с патрубком подвода активной среды и имеет на наружной поверхности винтовые каналы,2. Инжектор по п. 1, отличающийся тем, что кожух на выходе имеет сужающийся в направлении потока конический участок с углом конуса, равным 60 - 90, причем на внутренней поверхностй этого участка выполнены кольцевые канавки треугольного сечения, каждая вторая образующая которых по ходу потока наклонена к образующей конуса под углом 40 - 50. Источники информации принятые во внимание при экспертизе
СмотретьЗаявка
2984786, 23.09.1980
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ СТЕКОЛЬНОГО МАШИНОСТРОЕНИЯ
КУПРЯШИН НИКОЛАЙ НИКОЛАЕВИЧ, РОГАЧЕВ ИВАН ВАСИЛЬЕВИЧ, СОКОЛОВ АНАТОЛИЙ АЛЕКСАНДРОВИЧ, РУДАКОВ АНАТОЛИЙ АЛЕКСЕЕВИЧ, ИВАНОВ ВЛАДИМИР ВИКТОРОВИЧ
МПК / Метки
МПК: F04F 5/14
Метки: инжектор
Опубликовано: 15.06.1982
Код ссылки
<a href="https://patents.su/2-935649-inzhektor.html" target="_blank" rel="follow" title="База патентов СССР">Инжектор</a>
