Генератор импульсов

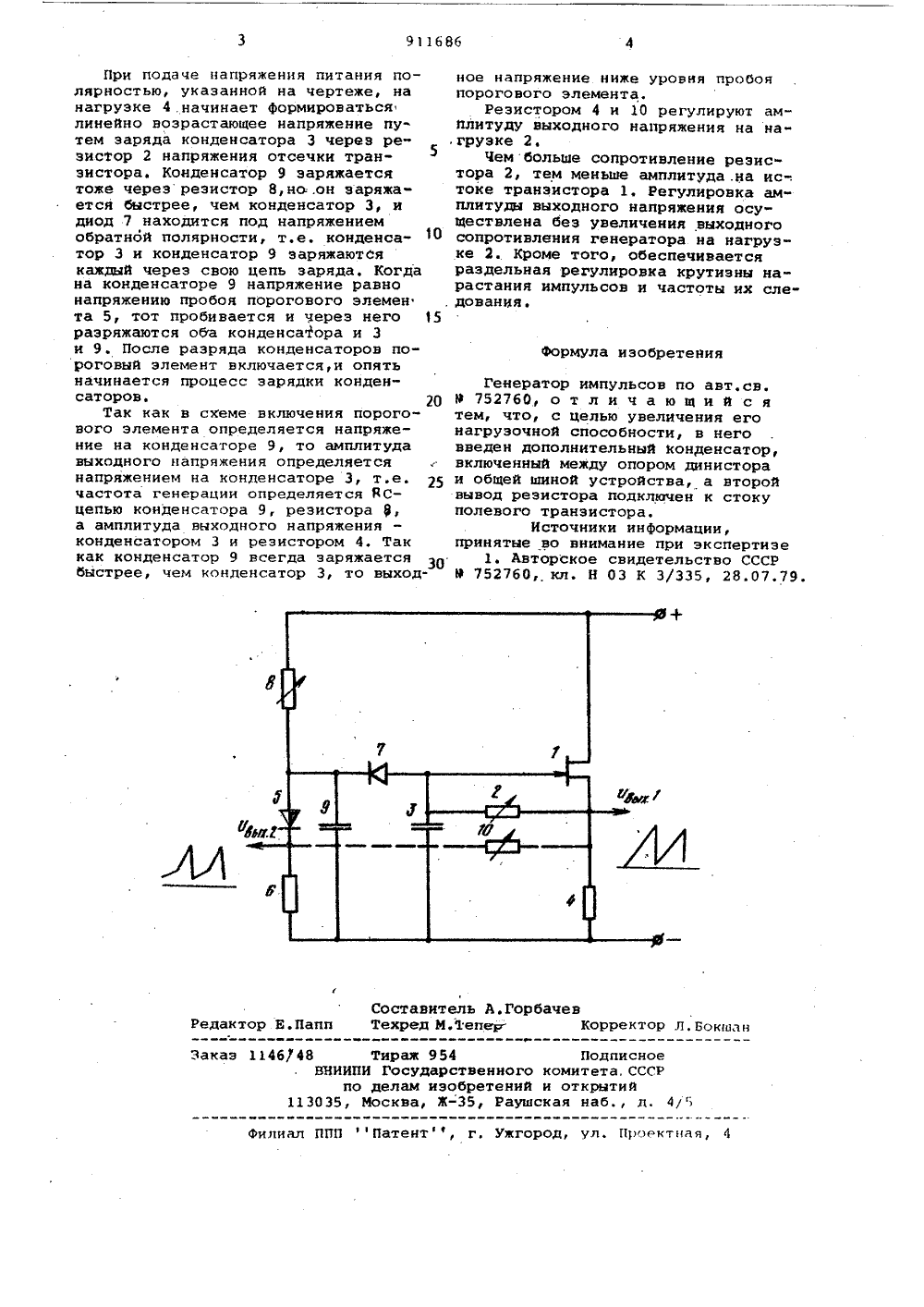

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскмнСоциалистическихРеспубликУ(61) Дополнительное к авт. свид-ву 9 752760 (22) Заявлено 250380 (21) 2897340/18-21 . р 1 М. К 1. с присоединением заявки Мо Н 03 К 3/335 Государственный комитет СССР но делам изобретений4) ГЕ НЕРА 1 ОР ЬС а- полнцй Изобретение Относится к импульсной технике и может быть использовано, например, при формировании пилообразных и коротких импульсов одной частоты следования.По основному авт.св. В 752760 известен генератор импульсов, содержащий истоковый.повторитель на полевом транзисторе с времязадающей ВС-цепью, включенной параллельно первой нагрузке,в цепи истока, а выходом подключенной к управляющему электроду транэйстора, пороговый элемент, например, нагрузку-динистор, подключенный катодом через вторую нагрузку ,к отрицательной шине питания, диод, одним выводом подключенный ко входу порогового элемента, а вторьи " к управляющему электроду транзистора, резистор одним выводом подключенный ко входу порогового элемента 11).Недостатком устройства является ограниченность нагрузочной способ" ности.Цель изобретения - увеличение нагрузочной способности устройства.Поставленная цель достигается тем, что в генератор импульсов, содержащий истоковый повторитель на Ь;1 т 1;, ,.-,енное объеднненйеполевом транзисторе с времязадающеяВС-цепью, включенной параллельнопервой нагрузке в цепи истока, авыходом подключенной к управляющемуэлектроду транзистора, пороговыйэлемент, например, днннстор, подключенный катодом через вторую нагрузку к отрицательной шине пита ния, диод, одним выводом подключенный ко входу порогового элемента, авторым к управляющему электроду транзистора, второй резистор, одним выводом подключенный ко входу порого-.вого элемента, введен дополнительный конденсатор, включенный междуопором динистора и общей шиной устройства, а второй вывод резистораподключен к стоку полевого транзис тора.На чертеже приведена принципиальная электрическая схема устройства.Устройство содержит полевой транзистор 1, времязадающую кС-цепь нарезисторе 2, конденсаторе 3, первуюнагрузку 4, динистор. 5, вторую нгрузку 6, диод 7, резистор 8, донительный конденсатор 9, переменрезистор 10.Устройство работает следующим об разом.911686 Формула изобретения Составитель А. ГорбачевЕ.Папп Техред М,Тепел. Корректор Л.Бокшан Редак 1467481130 Тираж 954 П Государственного комит делам изобретений и отк осква, Ж, Раушская н а дписное та, СССР рытн йл 4 у " ИИ пПП Патентф, г. Ужгород, ул. Проектная лиал При подаче напряжения питания полярностью, указанной на чертеже, на нагрузке 4.начинает формироваться линейно возрастаюшее напряжение путем заряда конденсатора 3 через резистор 2 напряжения отсечки транзистора. Конденсатор 9 заряжается тоже через резистор 8,но .он заряжается быстрее, чем конденсатор 3, и диод 7 находится под напряжением обратной полярности, т.е. конденсатор 3 и конденсатор 9 заряжаются каждый через свою цель заряда. Когда на конденсаторе 9 напряжение равно напряжению пробоя порогового элемен та 5, тот пробивается и через него 15 разряжаются оба конденсатора и 3 и 9. После разряда конденсаторов пороговый элемент включается,и опять начинается процесс зарядки конденсаторов. 20Так как в схеме включения порогового элемента определяется напряжение на конденсаторе 9, то амплитуда выходного напряжения определяется напряжением на конденсаторе 3, т.е. 25 частота генерации определяется ЙС- цепью конденсатора 9, резистора 9, а амплитуда выходного напряжения конденсатором 3 и резистором 4. Так как конденсатор 9 всегда заряжается быстрее, чем конденсатор 3, то выходное напряжение ниже уровня пробоя порогового элемента.Резистором 4 н 10 регулируют амплитуду выходного напряжения на нагрузке 2,Чем больше сопротивление резистора 2, тем меньше амплитуда .на ис-. токе транзистора 1, Регулировка амплитуды выходного напряжения осушествлена без увеличения выходного сопротивления генератора на нагрузке 2. Кроме того, обеспечивается раздельная регулировка крутизны нарастания импульсов и частоты их следования. Генератор импульсов по авт.св.9 752760, о т л и ч а ю щ и й с ятем, что, с целью увеличения егонагрузочной способности, в неговведен дополнительный конденсатор,включенный между спором динистораи обшей шиной устройства, а второйвывод резистора подключен к стокуполевого транзистора.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 752760, кл. Н 03 К 3/335, 28.07.79.
