Струнный датчик для измерения прогибов конструкций
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 911140
Автор: Олиференко
Текст

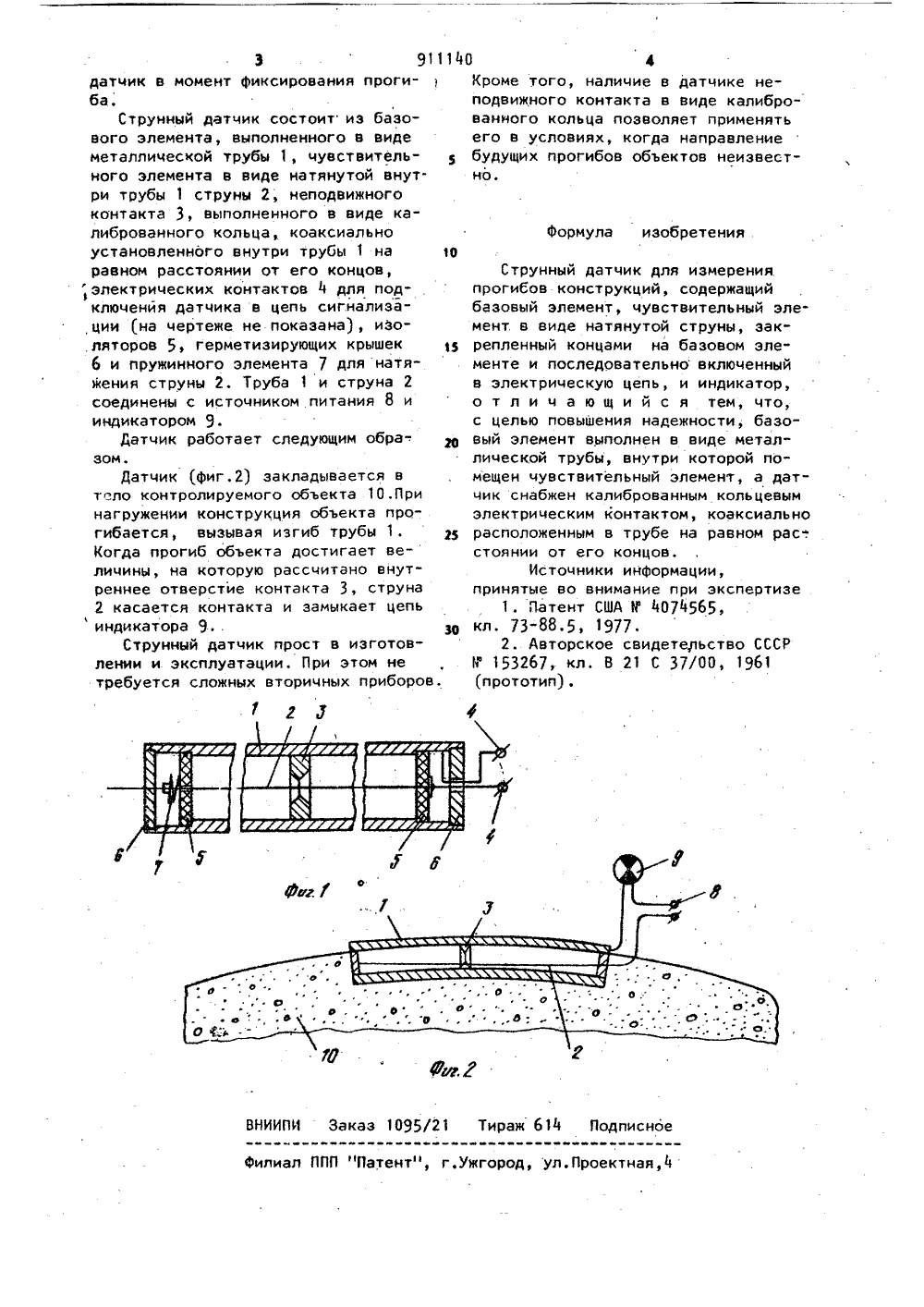

ОП ИСАНИЕИЗЬБРЕТЕНИЯК АВТОРСКОМУ СВИДВТИЛСТВУ Со 1 оз СонвтскикСоциалистичесннаРеспублик и 911140м, кл. С 03 В 7/18 веуАврстееввы 11 кемктет СССР вв аалем взебретенкй и втерытв 33(53) УДК 533. 781,2:539 3Г 088.8) Онубликовано 07.03,82, Бюллетень М 9 Дата онубликовання онисания 07.,03.82(72) Автор изобретения А,А. Оли е енко фрВсесоюзный научно-исследователь кий Фмпроектноконструкторский институт по. осувению ождений полезных ископаемых, специальньм горным работам, рудничной геологии и марквейдерскому делу(54) СТРУННЬЙ ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ ПРОГИБОВ КОНСТРУКЦИЙИзобретение относится к технике измерения деформаций конструкций.Известен струнный датчик для измерения прогибов конструкций,содержащий корпус, выполненный в виде металлической трубы, струну, закрепленную внутри трубы, и электромагниты.Принцип работы датчика основан на измерении резонансной частоты вибрирующей струны при помощи электромагнитов 1.Недостатком такого датчикаявляется сложность его конструкции из-эа наличия специальных приспособлений для создания электромагнитных колебаний и преобразования колебаний в показания деформаций.Наиболее близким к изобретению по технической сущности и достигаемому, эффекту является струнный датчик для измерения прогибов конструкций,содержащий базовый элемент, чувствительный элемент в виде натянутой струны, закрепленный концами на базовом элементе и .последовательновключенный,в электрическую цепь,и индикатор 1 21,Недостатком данного датчика является одностороннее измерение критического прогиба конструкций, чтоне позволяет измерять направлениедеформаций сооружений таких, например, как водонепроницаемые перемыч 1 Оки, больвепролетные балки, перекрытииз бетона и т.п.Целью изобретения является повышение надежности.Указанная цель достигается тем,что базовый элемент выполнен в видеметаллической трубы, внутри которойпомещен чувствительный элемент, адатчик снабжен калиброванным кольцевым электрическим контактом, ко 20аксиально расположенным в трубе наравном расстоянии от его концов.На фиг. 1 изображен струнный датчик, продольный разрез; на фиг,20 4Кроме того, наличие в датчике неподвижного контакта в виде калиброванного кольца позволяет применятьего в условиях, когда направлениебудущих прогибов объектов неизвестно. Струнный датчик для измеренияпрогибов конструкций, содержащийбазовый элемент, чувствительный элемент в вице натянутой струны, закрепленный концами на базовом элементе и последовательно включенныйв электрическую цепь, и индикатор,о т л и ч а ю щ и й с я тем, что,с целью повышения надежности, базовый элемент выполнен в виде металлической трубы, внутри которой помещен чувствительный элемент, а датчик снабжен калиброванным кольцевымэлектрическим контактом, коаксиальнорасположенным в трубе на равном рас-.стоянии от его концов.Источники информации,принятые во внимание при экспертизе1. Патент США Ю 4074565,кл. 73-88 5, 19772. Авторское свидетельство СССРЬ" 153267, кл. В 21 С 37/00 961(прототип). НИИПИ Заказ 1095/21 Тираж 6 писно ППП "Патент", г.ужгород, ул.Проектная,4 и 391114датчик в момент Фиксирования прогиба,Струнный датчик состоит из базового элемента, выполненного в видеметаллической трубы 1, чувствительного элемента в виде натянутой внут.ри трубы 1 струны 2, неподвижногоконтакта 3, выполненного в виде калиброванного кольца, коаксиальноустановленного внутри трубы 1 на 10равном расстоянии от его концов,;электрических контактов 4 для подключенйя датчика в цепь сигнализации на чертеже не показана), иэоляторов 5, герметизирующих крышек 16 и пружинного элемента 7 для натяжения струны 2. Труба 1 и струна 2соединены с источником питания 8 ииндикатором 9.Датчик работает следующим образом.Датчик (фиг.2) закладывается втало контролируемого объекта 10,Принагружении конструкция объекта прогибается, вызывая изгиб трубы 1.Когда прогиб объекта достигает величины, на которую рассчитано внутреннее отверстие контакта 3, струна2 касается контакта и замыкает цепьиндикатора 9зоСтрунный датчик прост в изготовлении и эксплуатации. При этом нетребуется сложных вторичных приборов,Формула изобретения
СмотретьЗаявка
2856125, 14.12.1979
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ ПО ОСУШЕНИЮ МЕСТОРОЖДЕНИЙ ПОЛЕЗНЫХ ИСКОПАЕМЫХ, СПЕЦИАЛЬНЫМ ГОРНЫМ РАБОТАМ, РУДНИЧНОЙ ГЕОЛОГИИ И МАРКШЕЙДЕРСКОМУ ДЕЛУ
ОЛИФЕРЕНКО АНАТОЛИЙ АНДРЕЕВИЧ
МПК / Метки
МПК: G01B 7/16
Метки: датчик, конструкций, прогибов, струнный
Опубликовано: 07.03.1982
Код ссылки
<a href="https://patents.su/2-911140-strunnyjj-datchik-dlya-izmereniya-progibov-konstrukcijj.html" target="_blank" rel="follow" title="База патентов СССР">Струнный датчик для измерения прогибов конструкций</a>
