Устройство для точных и грубых линейных перемещений

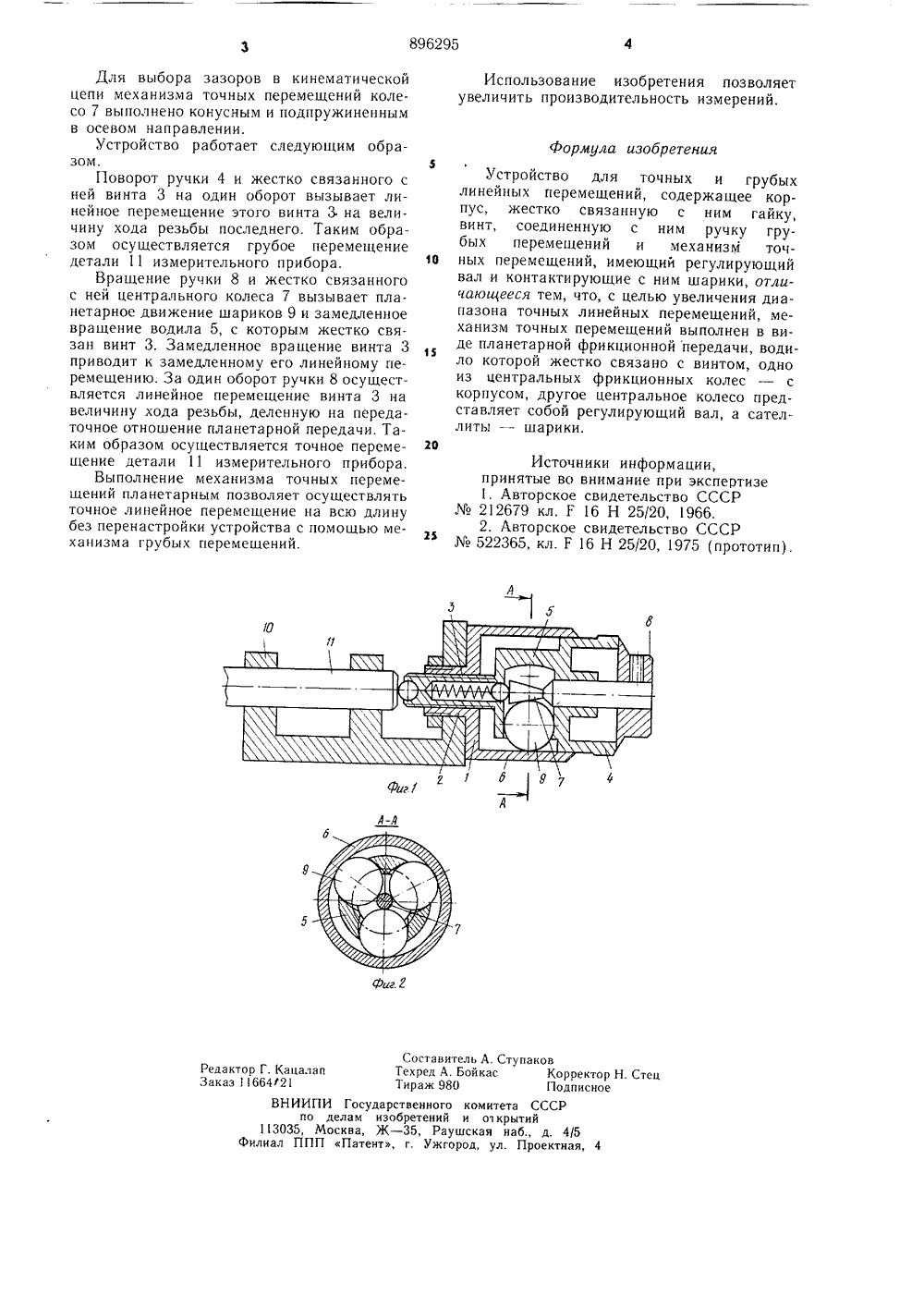

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 896295 Союз СоветскихСоциалистическихРеспубликпо делан изобретений и открытий(72) Авторы изобретения Ю. В, Клейменов и Б. Н. Ройтенберг Московский инструментальный завод Калибр(54) УСТРОЙСТВО ДЛЯ ТОЧНЫХ И ГРУБЫХ ЛИНЕИНЫХ ПЕРЕМЕЩЕНИЙИзобретение относится к измерительной технике, а именно к измерительным приборам и другим устройствам, осуществляющим линейные перемещения, например предметным столам приборов для измерения круглости.5Известно устройство для линейных перемещений, содержащее винтовой механизм грубых перемещений и механизм точных перемещений 1 . Наиболее близким к изобретению являет- то ся устройство для точных и грубых линейных перемещений, содержащее корпус, жестко связанную с ним гайку, винт, соединенную с ним ручку грубых перемещений и механизм точных перемещений, имеющий регулирующий вал и контактйрующие с ним шари ки 2 . Недостатком известных устройств является малый диапазон точных линейных перемещений, обусловленный тем, что механизм этих перемещений выполнен в виде клиновой ф пары.Цель изобретения - увеличение дна. пазона точных линейных перемещений. Указанная цель достигается тем, что механизм точных перемещений устройства выполнен в виде планетарной фрикционной передачи, водило которой жестко связано с винтом, одно из центральных фрикционных колес - с корпусом, другое центральное колесо представляет собой регулирующий вал, а сателлиты - шарики.На фиг. 1 показано устройство, продольный разрез; на фиг. 2 - разрез А - А на фиг. 1.Устройство содержит корпус 1, жестко связанную с ним гайку 2, винт 3, соединенную с .ним ручку 4 грубых перемещений и механизм точных перемещений, выполненный в виде планетарной фрикционной передачи, водило 5 которой жестко связано с винтом 3, одно из центральных фрикционных колес 6 - с корпусом 1, другое центральное колесо 7 представляет собой регулирующий вал, связанный с ручкой 8 механизма точных перемещений, а сателлиты выполнены в виде шариков 9. Корпус 1 устройства крепится к неподвижной стойкеО, в направляющих которой расположена деталь 11 измерительного прибора, подлежащая перемещению.896295 Формула изобретения Фиг. Г Составитель А. Ступаков Редактор Г. Кацалап Техред А. Бойкас Корректор Н. Стец Заказ 11664/21 Тираж 980 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Для выбора зазоров в кинематической цепи механизма точных перемещений колесо 7 выполнено конусным и подпружиненным в осевом направлении.Устройство работает следующим образом. ,Поворот ручки 4 и жестко связанного с ней винта 3 на один оборот вызывает линейное перемещение этого винта 3 на величину хода резьбы последнего. Таким образом осуществляется грубое перемещение детали 11 измерительного прибора.1 ОВращение ручки 8 и жестко связанного с ней центрального колеса 7 вызывает планетарное движение шариков 9 и замедленное вращение водила 5, с которым жестко связан винт 3. Замедленное вращение винта 3 приводит к замедленному его линейному перемещению. За один оборот ручки 8 осуществляется линейное перемещение винта 3 на величину хода резьбы, деленную на передаточное отношение планетарной передачи. Таким образом осуществляется точное переме щение детали 11 измерительного прибора.Выполнение механизма точных перемещений планетарным позволяет осуществлять точное линейное перемещение на всю длину без перенастройки устройства с помощью механизма грубых перемещений. Использование изобретения позволяетувеличить производительность измерений. Устройство для точных и грубых линейных перемещений, содержащее корпус, жестко связанную с ним гайку, винт, соединенную с ним ручку грубых перемещений и механизм точных перемещений, имеющий регулирующий вал и контактирующие с ним шарики, отличаюи 4 ееся тем, что, с целью увеличения диапазона точных линейных перемещений, механизм точных перемещений выполнен в виде планетарной фрикционной передачи, водило которой жестко связано с винтом, одно из центральных фрикционных колес - с корпусом, другое центральное колесо представляет собой регулирующий вал, а сателлиты - шарики. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР212679 кл, 1 г 16 Н 25(20, 1966.2. Авторское свидетельство СССР522365, кл. Г 16 Н 25/20, 1975 (прототип).
