Фундамент

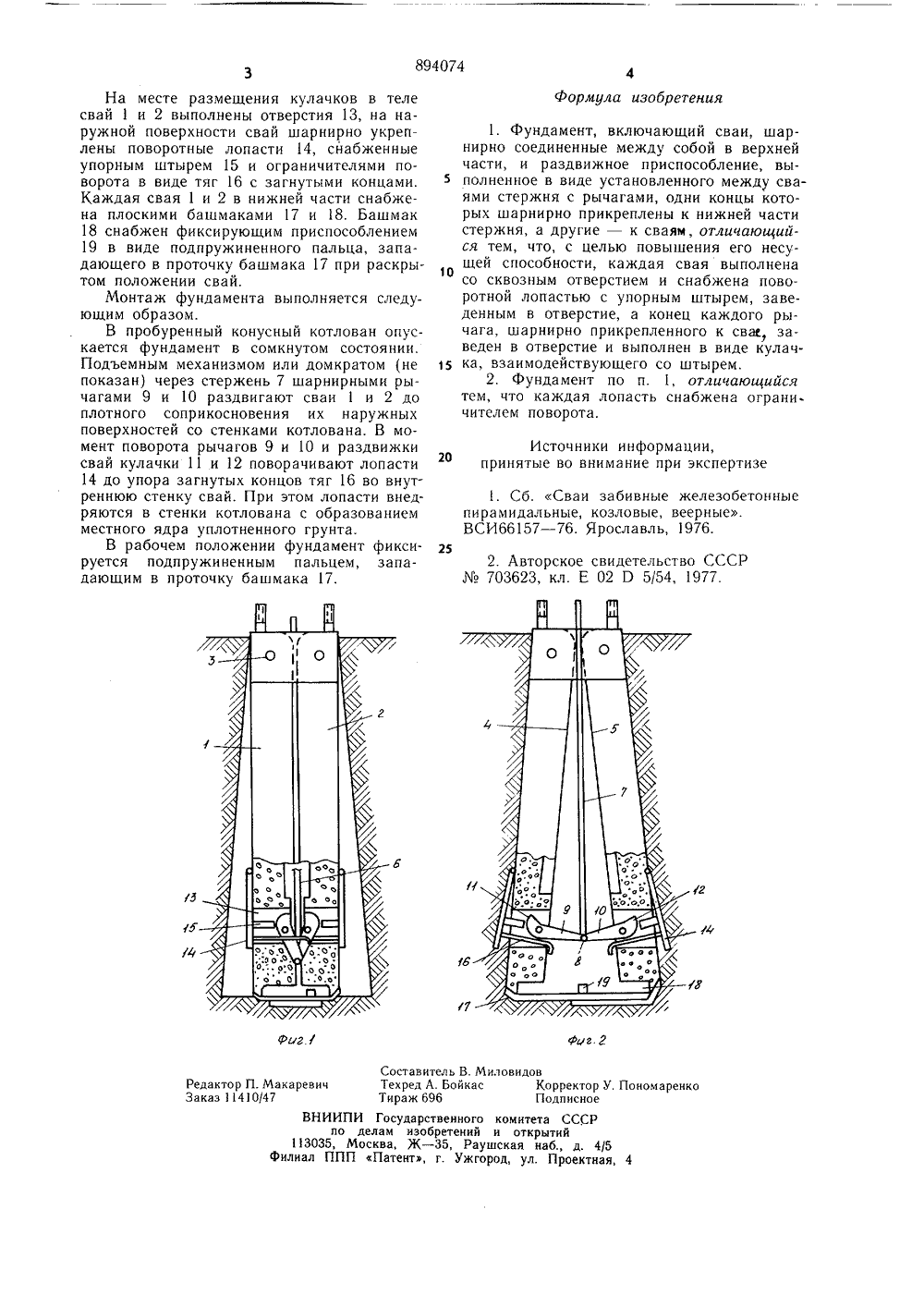

Союз СоветскккСоцкалксткческккРеслублкк ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУОпубликовано 30.12.81. Бюллетень48Дата опубликования описания 05.01.82 по Аелам изобретеиий и открытий(72) Авторы изобретения В. Е. Тройнин, И, М. Зайцев, Г. Е. Абакелия и В.,Ф;"-Коняхин 1 Проектно-технологический трест Оргтехстрой Министерства строительства СССР(54) ФУНДАМЕНТ Изобретение относится к строительству, а именно к конструкции фундаментов.Известен фундамент, содержащий раздвижные сваи, шарнирно соединенные между собой в верхней части и имеющие на обращенных друг к другу поверхностях продольные пазы, в которых размещен вертикальный стержень 1.Недостатком этого фундамента является его небольшая несущая способность.Наиболее близким по технической сущности является фундамент, содержащий сваи, шарнирно соединенные между собой в верхней части, и раздвижное приспособление, выполненное в виде установленного между сваями стержня с рычагами, одни концы которых шарнирно прикреплены к нижней части стержня, а другие - к сваям Р 1Недостатком этого технического решения является низкая несущая способность,Цель изобретения - повышение несущей способности фундамента.Указанная цель достигается тем, что в фундаменте, включающем сваи, шарнирно соединенные между собой в верхней части, и раздвижное приспособление, выполненное в виде установленного между сваями стерж ня с рычагами, одни концы которых шарнирно прикреплены к нижней части стержня, а другие - к сваям, каждая свая выполнена со сквозным отверстием и снабжена поворотной лопастью с упорным штырем, заведенным в отверстие, а конец каждого рычага, шарнирно прикрепленного к свае, заведен в отверстие и выполнен в виде кулачка, взаимодействующего со штырем, при этом каждая лопасть снабжена ограничителем поворота.На фиг. 1 изображен фундамент, общий вид; на фиг, 2 - то же, в рабочем положении. Фундамент содержит раздвижные сваи1 и 2, соединенные шарниром 3 между собой в верхней части и имеющие на обращенных друг к другу поверхностях 4 и 5 продольные пазы 6, в которых размещен вертикальный стержень 7. Стержень 7 в нижней части снабжен прикрепленными к нему с помощью шар нира 8 рычагами 9 и 10, другие концы которых выполнены в виде кулачков 11 и 12, шарнирно прикрепленных соответственно к сваям 1 и 2.894074 Формула изобретения иг. / Составитель В. МиловТехред А, БойкасТираж 696 ов Корректор У. Поиомаренк Подписное дактор П. Макаревич каз 11410/47 ВНИИП по 13035, М илиал ПППитета СССРоткрытийя наб., д. 4(5ул. Проектная, 4 арственного зобретений- 35, Ра т, г. Ужг делам иосква, ЖПатен шскарод,На месте размещения кулачков в теле свай 1 и 2 выполнены отверстия 13, на наружной поверхности свай шарнирно укреплены поворотные лопасти 14, снабженные упорным штырем 15 и ограничителями поворота в виде тяг 16 с загнутыми концами. Каждая свая 1 и 2 в нижней части снабжена плоскими башмаками 17 и 18. Башмак 18 снабжен фиксирующим приспособлением 19 в виде подпружиненного пальца, западающего в проточку башмака 17 при раскрытом положении свай.Монтаж фундамента выполняется следующим образом.В пробуренный конусный котлован опускается фундамент в сомкнутом состоянии. Подъемным механизмом или домкратом (не показан) через стержень 7 шарнирными рычагами 9 и 10 раздвигают сваи 1 и 2 до плотного соприкосновения их наружных поверхностей со стенками котлована. В момент поворота рычагов 9 и 10 и раздвижки свай кулачки 11 и 12 поворачивают лопасти 14 до упора загнутых концов тяг 16 во внутреннюю стенку свай. При этом лопасти внедряются в стенки котлована с образованием местного ядра уплотненного грунта.В рабочем положении фундамент фиксируется подпружиненным пальцем, западающим в проточку башмака 17. 1. Фундамент, включающий сваи, шарнирно соединенные между собой в верхней части, и раздвижное приспособление, вы полненное в виде установленного между сваями стержня с рычагами, одни концы которых шарнирно прикреплены к нижней части стержня, а другие - к сваям, отличающийся тем, что, с целью повышения его несущей способности, каждая свая выполнена со сквозным отверстием и снабжена поворотной лопастью с упорным штырем, заведенным в отверстие, а конец каждого рычага, шарнирно прикрепленного к свае заведен в отверстие и выполнен в виде кулач ка, взаимодействующего со штырем.2. Фундамент по п. 1, отличающийсятем, что каждая лопасть снабжена ограничителем поворота. Источники информации,принятые во внимание при экспертизе1. Сб. Сваи забивные железобетонныепирамидальные, козловые, веерные.ВСИ 66157 - 76. Ярославль, 1976,25 2. Авторское свидетельство СССРХа 703623, кл. Е 02 Р 5(54, 1977.
