Щеткодержатель для электрической машины

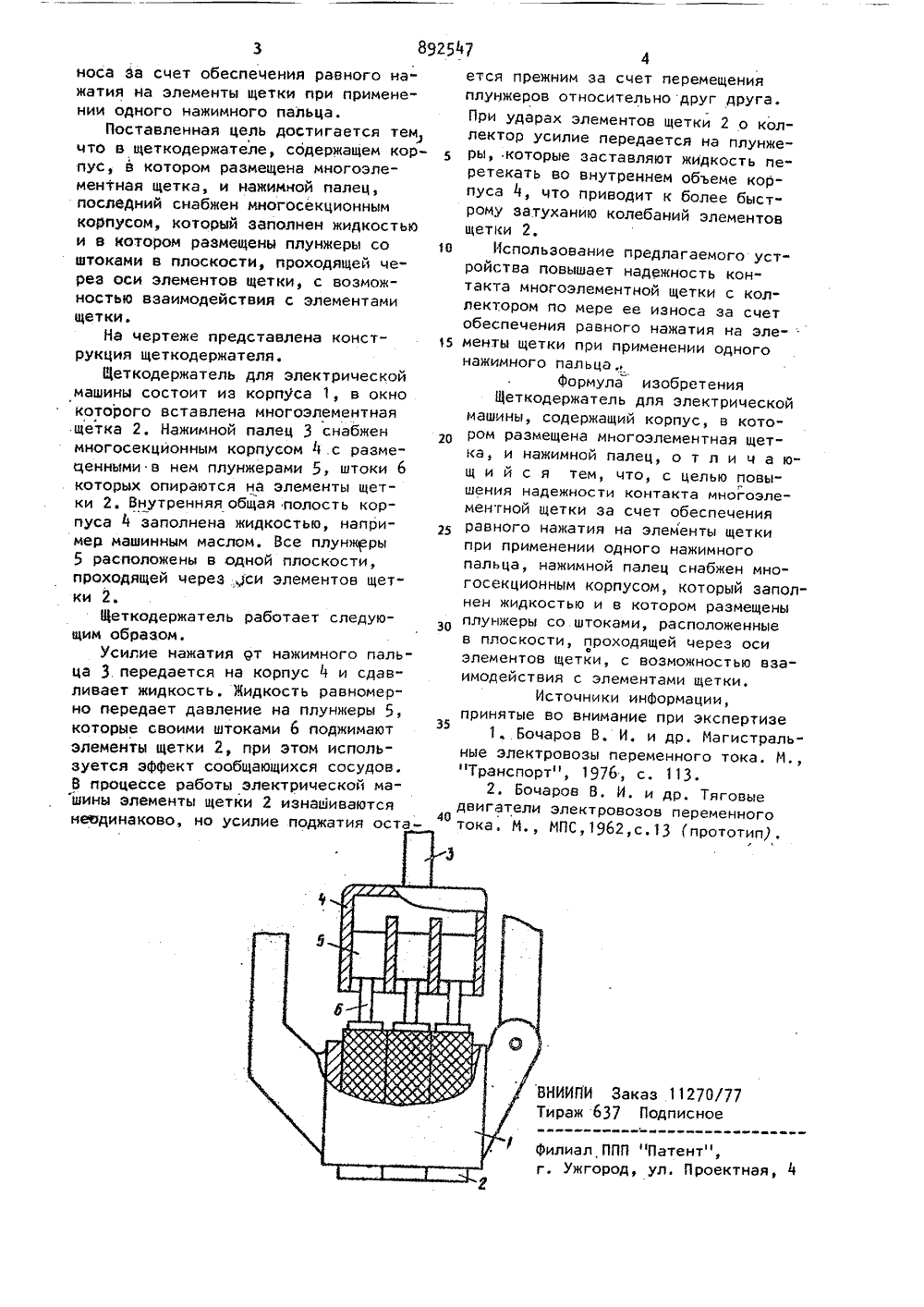

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРвспубпик и 892547(51)М. Кл. Н 01 К 39/40 еооударатоапай конитет СССР во делан изобретений и открытий(7 ) Заявитель Куйбышевский институт инженеров железнодорожного транспорта(54) ЩЕТКОДЕРЖАТЕЛЬ ДЛЯ ЭЛЕКТРИЧЕСКОЙ МАШИНЫ 3Изобретение относится к электротехнике, в частности к конструкциям щеткодержателей электрических машин.Известен щеткодержатель для электрической машины, содержащий корпус, нажимной палец с пружинами, много" ф элементную щетку Недостатком известной конструк" ции является ненадежность контакта многоэлементной щетки с коллектором1 о по мере ее износа, так как в процессе работы элементы изнашиваются неодинаково, что приводит.к неравно" мерному распределению силы нажатия нажимного пальца между элементами. Такая конструкция щеткодержателя сложна в регулировке, так как нажимные пружины необходимо располагать определенным образом относительно друг друга, сохраняя при этом иден" тичность их упругих свойств.При такой схеме щеткодержателя нельзя применять многоэлементные щетки, которые имеют при прочих равных условиях лучшие показатели.Наиболее близким техническим решением к предлагаемому изобретению является щеткодержатель для электрической машины, содержащий корпус, на жимной палец, многоэлементную щетку. Элементы щетки связаны резиновым амортизатором, который охватывает то копроводы 23.Недостатком этой конструкции является ненадежность контакта многоэлементной щетки с коллектором по мере ее износа, так как при наличии резинового амортизатора, при значительной разности износа между элементами происходит неравномерное распределение усилия нажатия. Конструк" ция щеткодержателя не позволяет применить высокоэффективные многоэлементные щетки.Цель изобретения - повышение надежности контакта многоэлементной щетки с коллектором по мере ее изилиал ППР "Па Ужгород, ул носа за счет обеспечения равного нажатия на элементы щетки при применении одного нажимного пальца.Поставленная цель достигается тем что в щеткодержателе, содержащем корпус, в котором размещена многоэлементная щетка, и нажимной палец, последний снабжен многосекционным корпусом, который заполнен жидкостью и в котором размещены плунжеры со штоками в плоскости, проходящей через оси элементов щетки, с возможностью взаимодействия с элементами щетки.На чертеже представлена конструкция щеткодержателя,Цеткодержатель для электрической машины состоит из корпУса 1, в окно которого вставлена многоэлементная щетка 2, Нажимной палец 3 снабжен многосекционным корпусом 4 .с размеценными в нем плунжерами 5, штоки 6 которых опираются на элементы щетки 2, Внутренняя общая полость корпуса 4 заполнена жидкостью, например машинным маслом. Все плунжеры 5 расположены в одной плоскости, проходящей через си элементов щетки 2.Щеткодержатель работает следующим образом,Усилие нажатия от нажимного пальца 3. передается на корпус 4 и сдавливает жидкостьЖидкость равномерно передает давление на плунжеры 5, которые своими штоками 6 поджимают элементы щетки 2, при этом используется эффект сообщающихся сосудов. В процессе работы электрической машины элементы щетки 2 изнаниваются неодинаково, но усилие поджатия остается прежним за счет перемещения плунжеров относительно друг друга. При ударах элементов щетки 2 о коллектор усилие передается на плунжеры, которые заставляют жидкость перетекать во внутреннем объеме корпуса 4, что приводит к более быстрому затуханию колебаний элементов щетки 2. 1 О Использование предлагаемого устройства повышает надежность кон" такта многоэлементной щетки с коллектором по мере ее износа за счет обеспечения равного нажатия на эле- . 15 менты щетки при применении одного нажимного пальца,формула изобретенияЩеткодержатель для электрической машины, содержащий корпус, в котором размещена многоэлементная щетка, и нажимной палец, о т л и ч а ющ и Й с я тем, что, с целью повышения надежности контакта многоэлементной щетки за счет обеспечения равного нажатия на элементы щетки при применении одного нажимного пальца, нажимной палец снабжен многосекционным корпусом, который заполнен жидкостью и в котором размещены плунжеры со штоками, расположенные в плоскости, проходящей церез осиф элементов щетки, с возможностью взаимодействия с элементами щетки,Источники информации,принятые во внимание при экспертизе 351 Бочаров В, И, и др. Магистральные электровозы переменного тока. М., "Транспорт", 1976, с. 113.2, Бочаров В, И, и др. Тяговыедвигатели электровозов переменного 40 тока, М., МПС,1962,с.13 прототип) .У
