Формирователь сигналов, калиброванных по коэффициенту нелинейных искажений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 859951
Автор: Гращенков
Текст

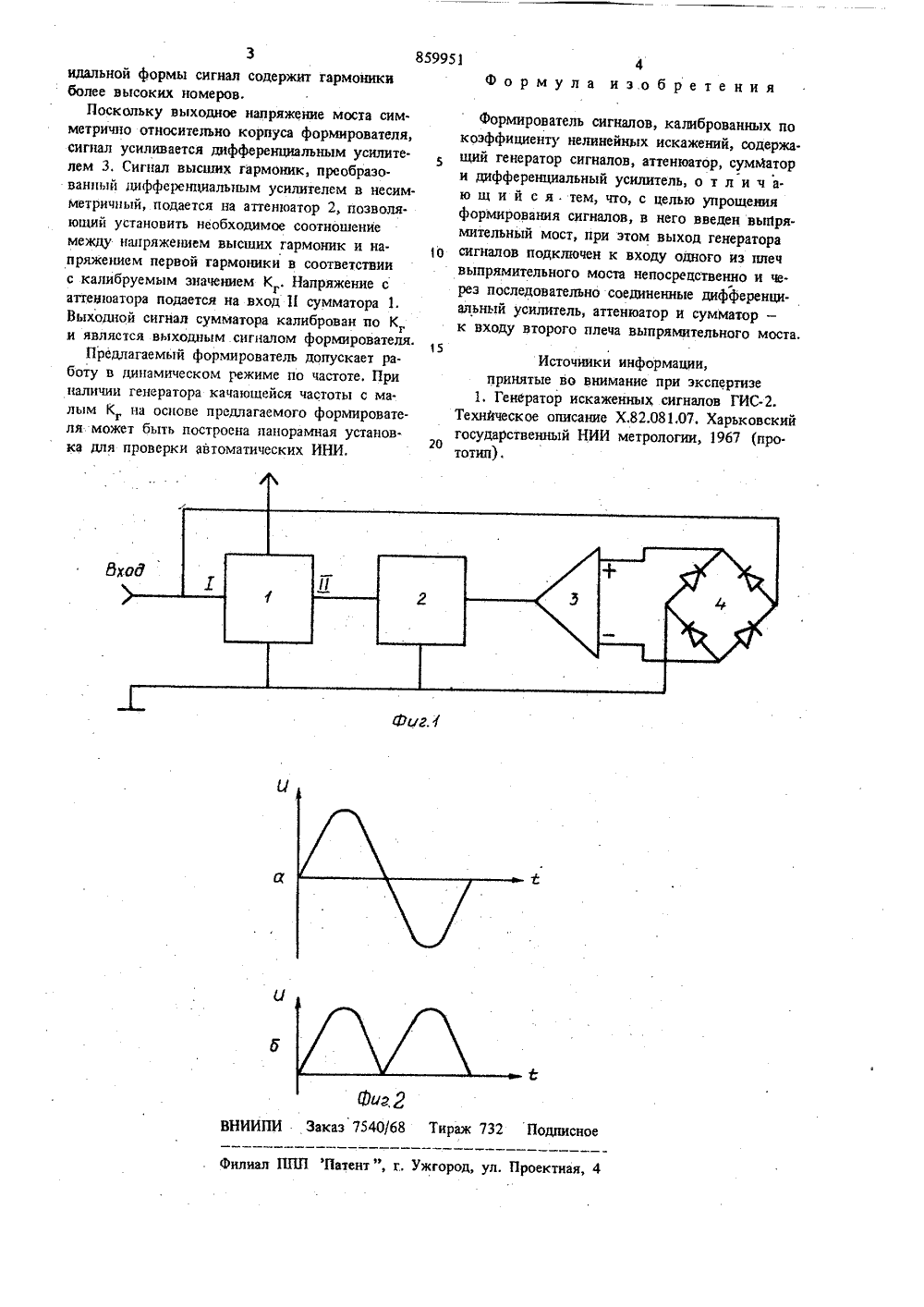

(72) Автор изобретения гРХН;ВЯл 1ИДЯ,аявитель 54) ФОРМИРОВАТЕЛЬ СИГНАЛОВ, КАЛИБРОВАННЫХ ПО КОЭФФИЦИЕНТУ НЕЛИНЕЙНЫХ ИСКАЖЕНИЙ выез х едствне Изобретение относится к раднозмерительной технике и может быть использовано для проверки и. настройки измерителей нелинейныхискажений (ИНИ).Известен генератор искаженных сигналов (ГИС), содержащий два генератора сигналов, один из которых настраивается на частоту 1 и является источником сигнала первой гармо. ники, а второй настраивается на частоту 21 и является источником сигнала высших гармоник, напряжения обоих генераторов суммируются в блоке выдачи сигналов в определенной пропорции в зависимости.от калибруемого значе. ния коэффициента гармоник 11.Недостатком этого устройства является слож. ность формирования сигнала для проверки ИНИ,1 . Цель изобретения - упрощение формирования сигнала.Укаэанная цель достигается тем, что в фор-мирователь сигналов, калиброванных по коэффициенту нелинейных искажений, содержащий генератор сигналов, аттенюатор сумматор и дифференциальный усилитель, введен выпрями. тельный мост, при этом выход генератора сиг.палов подключен к входу одного из плеч прямительного моста непосредственно и чер последовательно соединенные дифференциальный усилитель, аттенюатор и сумматор - к в оду второго плеча выпрямительного моста.На фиг. 1 приведена блок-схема формирователя; на фиг. 2 - временная диаграмма напря. жений на выходе выпрямительного моста.Формирователь содержит сумматор 1, атте. нюатор 2, дифференциальный усилитель 3 и мостовой выпрямитель 4.Формирователь работает следующим образом.Источником сигнала первой гармоники яв. ляется внешний стандартный генератор сигналов с малым К, подключенный к гнезду "Вход". Напряжение первой гармоники подается на вход 1 сумматора 1 и одновременно на двухполупериодный мостовой выпрямитель 4 (без фильтра). Сигнал на выходе выпрямителя имеет форму, приведенную на фиг, 2 б (на фиг. 2 а - форма входного сигнала), частота основной гармоники этого сигнала по отноше. нию к частоте входного сигнала является удвоенной и, кроме того, всл несинусо.859951 НИИПИ Заказ 7540/68 Тираж 732 Подписное тент", г, Ужгород, ул. Проектная, 4 или 3идальной формы сигнал содержит гармоникиболее высоких номеров,Поскольку выходное напряжение моста сим.метрично относительно корпуса формирователя,сигнал усиливается дифференциальным усилителем 3. Сигнал высших гармоник, преобразованшлй дифференциальным усилителем в несимметричный, подается на аттенюатор 2, позволя.ющий установить необходимое соотношениемежду нацряжепем высших гармоник и на.пряжением первой гармоники в соответствиис калибруемым значением К . Напряжение сгаттевоатора подается на вход И сумматора 1.Выходной сигнал сумматора калиброван по Кги является выходным сигналом формирователя.Предлагаемый формирователь допускает работу в динамическом режиме по частоте, Приналичии генератора качающейся частоты с ма.лым Кна основе предлагаемого формирователя может быть построена панорамная установ.ка для проверки автоматических ИНИ. 4 Формула изобретенияФормирователь сигналов, калиброванных покоэффициенту нелинейных искажений, содержащий генератор сигналов, аттенюатор, сумматори дифференциальный усилитель, о т л и ч аю щ и й с я . тем, что, с целью упрощенияформирования сигналов, в него введен выпрямительный мост, при этом выход генератора10 сигналов подключен к входу одного из плечвыпрямительного моста непосрецственно и через последовательно соединенные дифференциальный усилитель, аттенюатор и сумматор -к входу второго плеча выпрямительного моста,15Источники информации,принятые во внимание при экспертизе1. Генератор искаженных сигналов ГИС.Технйческое описание Х.82.081,07, Харьковский20государственный НИИ метрологии, 1967 (прототип).
СмотретьЗаявка
2807861, 13.08.1979
ПРЕДПРИЯТИЕ ПЯ А-3350
ГРАЩЕНКОВ ВЛАДИМИР ПАВЛОВИЧ
МПК / Метки
МПК: G01R 23/20
Метки: искажений, калиброванных, коэффициенту, нелинейных, сигналов, формирователь
Опубликовано: 30.08.1981
