Стенд для ударных испытаний

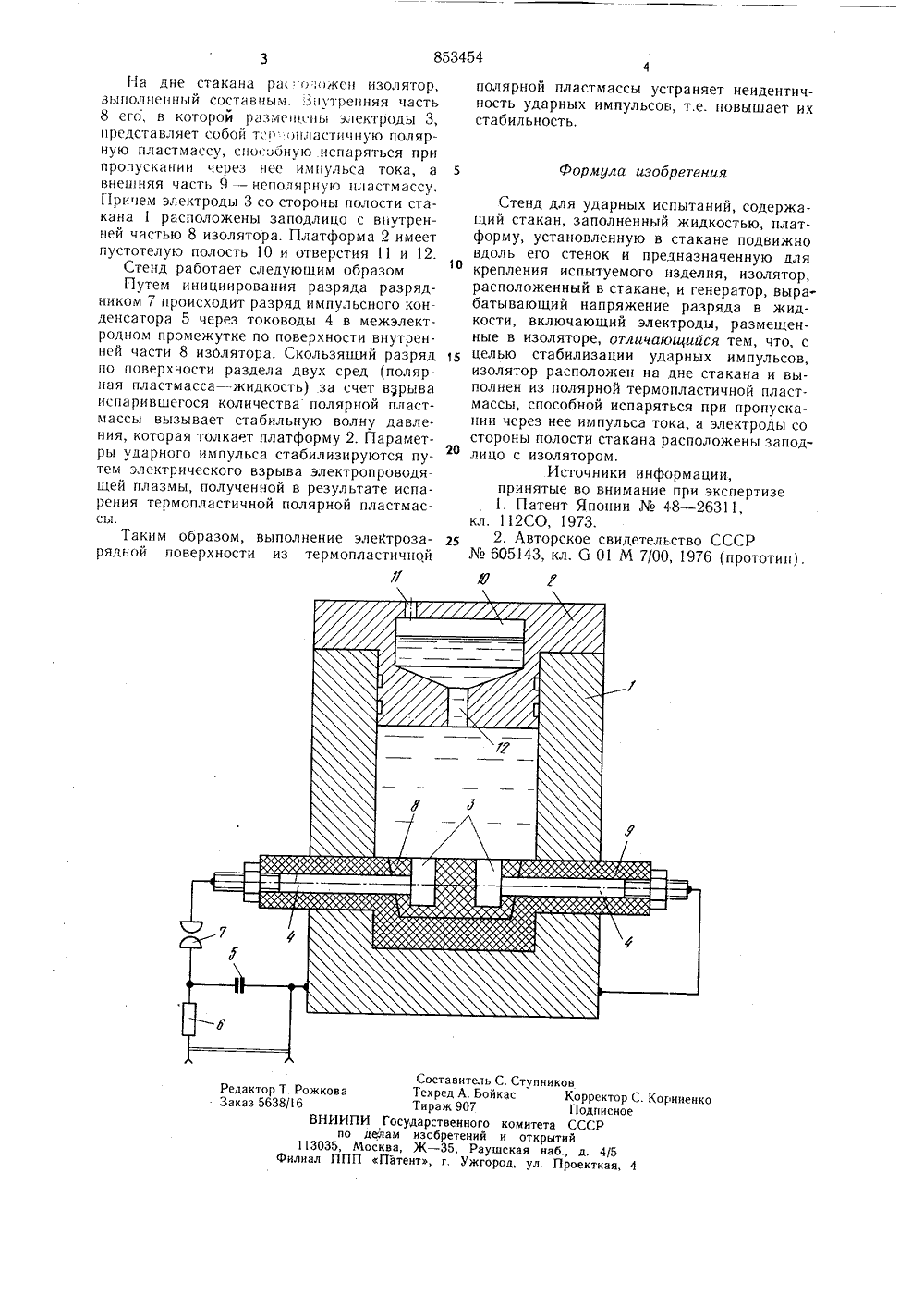

О П И С А Н И Е )853454ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоВетскихСоциалистическихРеспублик(51),ч К,з б 01 М 700 Государствеииый комитет ло делан иаобретеиий и открытий(53) УДК 620.178. .7 (088.8) Дата опубликования описания 17.08.81 3 А. И. Жоса и и Д. Н. Я ремейког Днепропетровский ордена Трудового Кйснвго .Зйамени государственный университет имени 300-летия воссоединения; Украины с Россией(54) СТЕН Ч )1 ГЯ УДАРНЫХ ИСПЫТАНИИ Изобретение относится к испытательной технике, а именно к стендам для ударных испытаний.Известен стенд для ударных испытаний, содержащий стакан, заполненный жидкостью, изолятор, расположенный в стакане, генератор, вырабатывающий напряжение разряда в жидкости, включающий электроды, размещенные в изоляторе, платформу для крепления испытуемого изделия в виде коромысла, размещенного над стаканом 1 .Недостатком этого стенда является сложность конструкции. Кроме того, затруднена возможность получения идентичных импульсов как из-за наличия электроразрядной системы, так и из-за необходимости смены жидкости.Наиболее близким к изобретению по технической сущности является стенд для ударных испытаний, содержащий стакан., заполненный жидкостью, платформу, установленную в стакане подвижно вдоль его стенок и предназначенную для крепления испытуемого изделия, изолятор, расположенный в стакане, и генератор, вырабатывающий напряжение разряда в жидкости, включающий электроды, размещенные в изоляторе 12 Недостатком данного стенда является нестабильность параметров ударных импульсов в результате изменения канала пробоя.Цель изобретения - стабилизация ударных импульсов.Эта цель достигается тем, что изолятор расположен на дне стакана и выполнен из полярной термопластичной пластмассы, способной испаряться при пропускании через нее импульса тока, а электроды со стороны полости стакана расположены заподлицо с изолятором. На черТеже схематически показан предлагаемый стенд.Стенд содержит стакан 1, заполненныйжидкостью, платформу 2, установленную в стакане подвижно вдоль его стенок и предназначенную для крепления испытуемого изделия (на чертеже не показано), генератор, вырабатывающий напряжение разряда в жидкости, включающий электроды 3, токово ды 4, осуществляющие токоподвод к электродам 3, импульсный конденсатор 5, заряжаемый от генератора тока (на чертеже не показан) через сопротивление 6 и воздушный разрядник 7.853454 Формула изобретения Составитель С. Ступников Редактор Т. Рожкова Текред А Бойкас Корректор С. Корниенко Заказ 5638/ 6 Тираж 907 Подписное ВНИИПИ Государственного комитета СССР по длам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 41-1 а дне стакана ра "ожсн изолятор, выполненный составным.:5 утренняя часть 8 его, в которой размещены электроды 3, представляет собой тс р шластичную полярную пластмассу, способную испаряться при пропускании через нее импульса тока, а внешняя часть 9 - неполярную пластмассу. Причем электроды 3 со стороны полости стакана 1 расположены заподлицо с вутренней частью 8 изолятора. Платформа 2 имеет пустотелую полость 10 и отверстия 11 и 12.Стенд работает следующим образом.Путем инициирования разряда разрядником 7 происходит разряд импульсного конденсатора 5 через тоководы 4 в межэлектродном промежутке по поверхности внутренней части 8 изолятора. Скользящий разряд по поверхности раздела двух сред (полярная пластмасса - жидкость) за счет взрыва испарившегося количества полярной пластмассы вызывает стабильную волну давления, которая толкает платформу 2. Параметры ударного импульса стабилизируются путем электрического взрыва электропроводящей плазмы, полученной в результате испарения термопластичной полярной пластмассььТаким образом, выполнение электрозарядной поверхности из термопластичнойФ полярной пластмассы устраняет неидентичность ударных импульсов, т,е. повышает ихстабильность. Стенд для ударных испытаний, содержащий стакан, заполненный жидкостью, платформу, установленную в стакане подвижновдоль его стенок и предназначенную для1 Окрепления испытуемого изделия, изолятор,расположенный в стакане, и генератор, вырабатывающий напряжение разряда в жидкости, включающий электроды, размещенные в изоляторе, отличающийся тем, что, сцелью стабилизации ударных импульсов,изолятор расположен на дне стакана и выполнен из полярной термопластичной пластмассы, способной испаряться при пропускании через нее импульса тока, а электроды состороны полости стакана расположены заподо 0 лицо с изолятором.Источники информации,принятые во внимание при экспертизе
