Дифференциальное гидростатическоереле давления

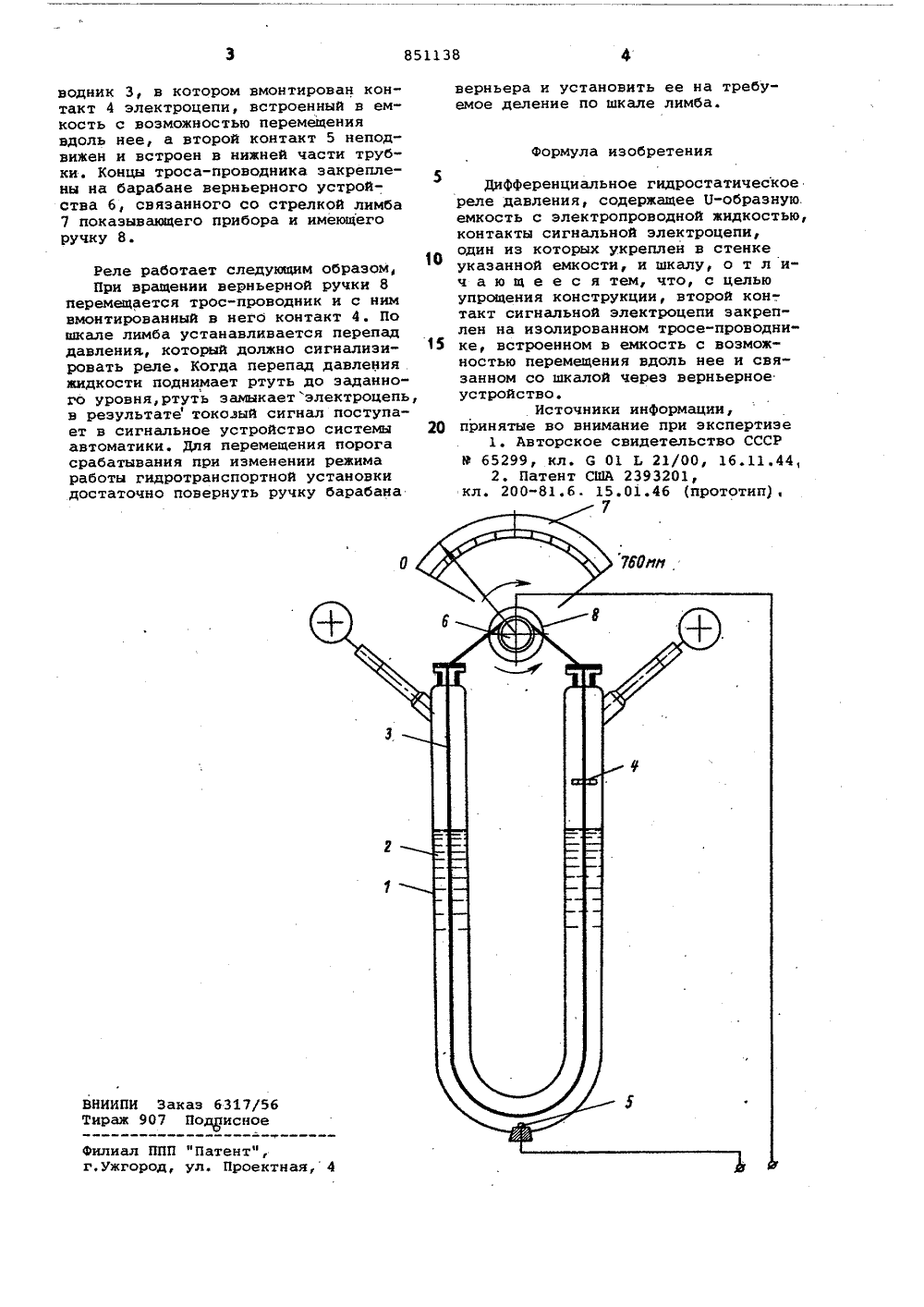

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Реслублик(22) Заявлено 271279 (21) 2860132/18-10с присоединением заявки Но(23) ПриоритетОпубликовано 300781, Бюллетень Йо 28Дата опубликования описания 3(10781 151)М. Кл. 6 01 1 9/00 Государственный комитет СССР по делам изобретений и открытий(72) Авторы изобретения Ю.Ш. Слепой и А.И. Слабов Всесоюзный проектный и научно-исследовательскийинститут промьпаленного транспортаПромтрансниипроект 1 Госстроя СССР(54) ДИФФЕРЕНЦИАЛЬНОЕ ГИДРОСТАТИЧЕСКОЕ РЕЛЕ ДАВЛЕНИЯ Изобретение относится к устройствам для автоматизации работы установок трубопроводного транспорта, в частности контроля и управления процессами гидротранспортирования сыпучих материалов.Известно устройство - ртутное реле вакуума, выполненное в виде 0"образной трубки, содержащей ртуть, которая замыкает цепи максимального и минимального контактов, введенных в трубку 1.Известно устройство, которое содержит две вертикальные трубки, соединенные между собой в одну 0-образ ную или же опущенные обе в открытый сосуд (цилиндр), заполненный электропроводкой жидкостью или рутутью., которая, поднимаясь по трубкам под действием перепада давления, замыка ет неподвижные встроенные в трубки контакты электроцепи управления 2). В этих устройствах регулирование уровня порога срабатывания произво- . 25 дится передвижением по вертикали резервуара, в котором встроен неподвижный контакт, а именно подъемом либо опусканием его относительно двух параллельных трубок, в однойиэ 30 которых встроен второй неподвижный контакт.Недостатком реле давления с таким способом регулирования момента срабатывания является сложность выполнения устройства., Цель изобретения - упрощение конструкции.Для достижения поставленной цели в дифференциальном гидростатическом реле давления, содержащем 0-образную емкость с электропроводной жидкостью, контакты сигнальной электроцепи, один иэ которых укреплен в стенке указанной емкости, и шкалу, второй контакт сигнальной электроцепи закреплен на изолированном тросе-про воднике, встроенном в емкость с возможностью перемещенйя вдоль нее и связанном со шкалой через верьерное ус" тройство.На чертеже изображено предлагаемое реле давления, общий вид.Реле состоит иэ 0-образной трубки 1, заполненной до определенного уровня электропроводной жидкостью или ,ртутью 2, Верхние концы трубки снабжены сальниковым уплотнением, через ;которое вовнутрь трубки проходит гибкий покрытый изоляцией трос-про851138 формула изобретения ВНИИПИ Заказ 6317/5 Тираж 907 Подуисное водник 3, в котором вмонтирован контакт 4 электроцепи, встроенный в емкость с возможностью перемещениявдоль нее, а второй контакт 5 неподвижен и встроен в нижней части трубки. Концы троса-проводника закреплены на барабане верньерного устройства 6, связанного со стрелкой лимба7 показывающего прибора и имеющегоручку 8. Реле работает следующим образом, При вращении верньерной ручки 8 перемещается трос-проводник и с ним вмонтированный в негб контакт 4. По шкале лимба устанавливается перепад давления который должно сигнализировать реле. Когда перепад давления жидкости поднимает ртуть до заданного уровня, ртуть замыкаетэлектроцепь, в результате токалый сигнал поступает в сигнальное устройство системы автоматики, Для перемещения порога срабатывания при изменении режима работы гидротранспортной установки достаточно повернуть ручку барабана Филиал ППП фПатент",г,ужгород, ул. Проектная верньера и установить ее на требуемое деление по шкале лимба. Дифференциальное гидростатическоереле давления, содержащее П-образную.емкость с электропроводной жидкостью,контакты сигнальной электроцепи,один из которых укреплен в стенкеуказанной емкости, и шкалу, о т л ич а ю щ е е с я тем, что, с цельюупрощения конструкции, второй контакт сигнальной электроцепи закреплен на изолированном тросе-проводни 15 ке, встроенном в емкость с возможностью перемещения вдоль нее и связанном со шкалой через верньерноеустройство.Источники информации,20 принятые во внимание при экспертизе1. Авторское свидетельство СССРВ 65299, кл. С 01 Ь 21/00, 16.11.44,2. Патент США 2393201,кл. 200-81.6. 15.01.46 (прототип)с
