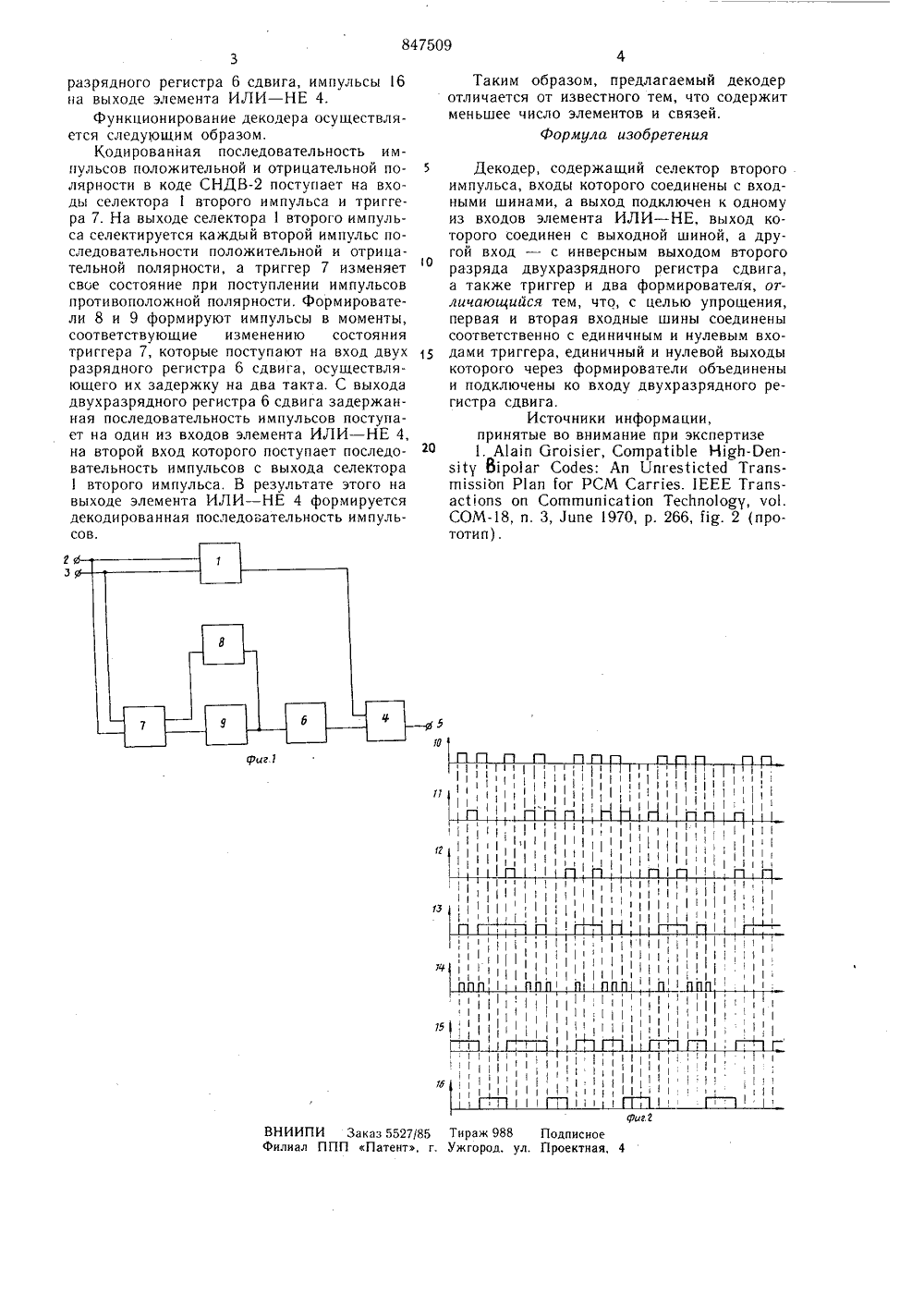

Союз СоветсиикСоциалистическихРеспублик ОГ ИСАНИЕИЗЬЬРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ847509(51) М, Кл з Н 03 К 13/24 Гооударствеллый комитет ло делам изобретений и открытий) ДЕКОДЕ автома еским екодер пульса ми ши из вхо ого со од - с а двух тригг тике. решени, содервходы нами, а дов элеединен с инверс- разрядер и два строиства Цель изобретения - упрощение декодера.Указанная цель достигается тем, что в декодере, содержащем селектор второго импульса, входы которого соединены с входными шинами, а выход подключен к одному из входов элемента ИЛИ - НЕ, выход которого соединен с выходной шиной, а другой вход - с инверсным выходом второго разряда двухразрядного регистра сдвига, а также триггер и два формирователя, первая и 10 вторая входные шины соединены соответственно с единичным и нулевым входами триггера, единичный и нулевой выходы коИзобретение относится к Наиболее близким техни ем к изобретению является жащий селектор второго и которого соединены с входи выход подключен к одному мента ИЛИ - НЕ, выход кото выходной шиной, а другой вх ным выходом второго разря ного регистра сдвига, а такж формирователя 11,Недостаток известного сложность конструкции. 2торого через формирователи объединены и подключены ко входу двухразрядного регистра сдвига. Н фиг. 1 представлена функциональнаядекодера; на фиг, 2 - временная дир ма функционирования декодера.Схема (фиг. 1) содержит селектор 1 второго импульса, входы которого соединены с входными шинами 2 и 3, а выход подключен к одному из входов элемента ИЛИ - НЕ 4, выход которого соединен с выходной шиной 5, а другой вход - с инверсным выходом второго разряда двухразрядного регистра 6 сдвига, Входные шины 2 и 3 соединены соответственно с единичным и нулевым вхо- . дами триггера 7, единичный и нулевой выходы которого через формирователи 8 и 9 обьединены и подключены ко входу двухразрядного регистра 6 сдвига. На фиг. 2 обозначено: импульсы 10 на входной шине 2, импульсы 1 на входной шине 3, импульсы 12 на выходе селектора 1 второго импульса, импульсы 13 и уровни на выходах триггера 7, импульсы 14 на входе двухразрядного регистра 6 сдвига, уровни 15 на выходе двухВНИИПИ Заказ 5527/85 Тираж 988 ПодписноеФилиал ППП Патент, г, Ужгород, ул. Проектная, 4 разрядного регистра 6 сдвига, импульсы 16 на выходе элемента ИЛИ - НЕ 4.Функционирование декодера осуществляется следующим образом.Кодированная последовательность импульсов положительной и отрицательной по лярности в коде СНДВпоступает на входы селектора 1 второго импульса и триггера 7. На выходе селектора 1 второго импульса селектируется каждый второй импульс последовательности положительной и отрицательной полярности, а триггер 7 изменяет свое состояние при поступлении импульсов противоположной полярности. Формирователи 8 и 9 формируют импульсы в моменты, соответствующие изменению состояния триггера 7, которые поступают на вход двух разрядного регистра 6 сдвига, осуществляющего их задержку на два такта, С выхода двухразрядного регистра 6 сдвига задержанная последовательность импульсов поступает на один из входов элемента ИЛИ - НЕ 4, на второй вход которого поступает последовательность импульсов с выхода селектора 1 второго импульса, В результате этого на выходе элемента ИЛИ - НЕ 4 формируется декодированная последовательность им пульсов. Таким образом, предлагаемый декодеротличается от известного тем, что содержитменьшее число элементов и связей.формула изобретения Декодер, содержащий селектор второго импульса, входы которого соединены с входными шинами, а выход подключен к одному из входов элемента ИЛИ - НЕ, выход которого соединен с выходной шиной, а другой вход - с инверсным выходом второго разряда двухразрядного регистра сдвига, а также триггер и два формирователя, отличающийся тем, что, с целью упрощения, первая и вторая входные шины соединены соответственно с единичным и нулевым входами триггера, единичный и нулевой выходы которого через формирователи объединены и подключены ко входу двухразрядного регистра сдвига.Источники информации,принятые во внимание при экспертизе 1. А 1 аи (дго 51 ег, Согпра 6 Ые Н 1 дй-Оеп у 61 ро 1 аг Содез: Ап Бпгейс 1 ед Тгапзгпззоп Рап 1 ог РСМ Сагг 1 ез. 1 ЕЕЕ Тгапэас 11 опз оп Сопипцп 1 са 11 оп Тесйпооду, чо. СОМ, п. 3, .1 цпе 1970, р. 266, 11 д. 2 (прототип).
