Система регулирования давлениягаза b выходном коллекторе после-довательно соединенных компрессо-pob

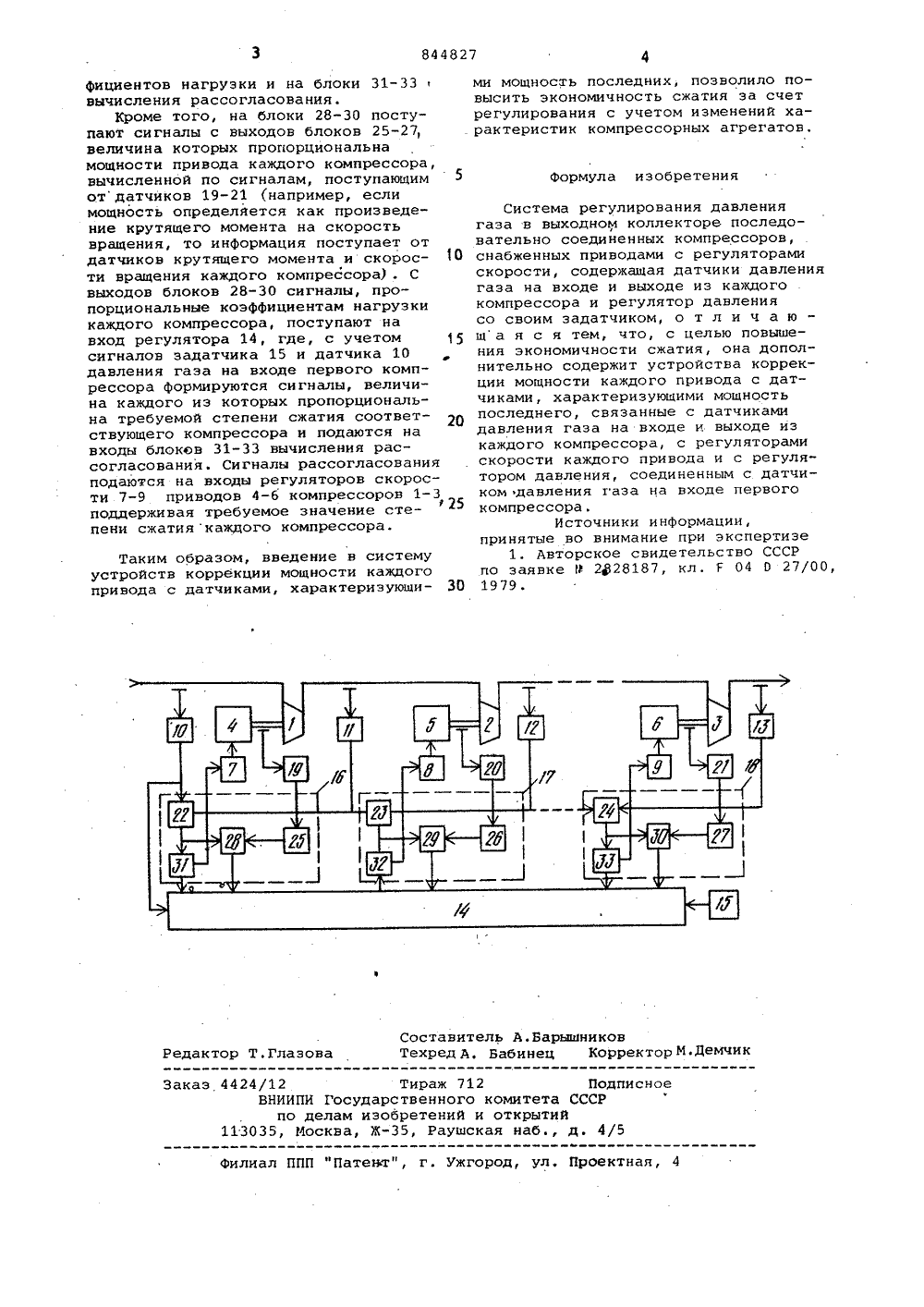

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ С ЕТЕЛЬСТВУСоюз Советских Социалистических Республик(22) Заявлено 19,1079 (21) 2833100/25-06 (51) М Кф с присоединением заявки Йо Г 04 О 27/00 Г 04 В 49/00 Государственный комитет СССР по делам изобретений и открытий(54) СИСТЕМА РЕГУЛИ КОЛЛЕКТОРЕ ПОСЛ АНИЯ ДАВЛОВАТЕЛЬН НИЯ ГАЗА В ВЫХОДНОМСОЕДИНЕННЫХ КОМПРЕССОР асти комп х пр ниякторемпресрегудатвыходеятор 3ет повы стемаваода О эом. Сиг ния гаИзобретение относится к облавтоматического регулированиярессорных агрегатов, снабженныводами с регуляторами скоростиИзвестна система регулировдавления газа в выходном коллепоследовательно соединенных косоров, снабженных приводами сляторами скорости; содержащаячики давления газа на входе ииз каждого компрессора и регулдавления со своим задатчикомОднакО система не обеспечитребуемой экономичности. Целью изобретения является шение экономичности сжатия.Цель достигается тем, что си дополнительно содержит устройст коррекции мощности каждого прив с датчиками, характеризующими мощность последнего, связанные с датчиками давления газа на входе и выходе из каждого компрессора, с регуляторами скорости каждого привода и с регулятором давления, связанным с датчиком давления газа на входе первого компрессора.На чертеже представлена блок-схема системы. Система регулирования давлениягаза в выходном коллекторе последовательно соединенных компрессоров 1-3снабженных приводами 4-6 с регуляторами 7-9 скорости, содержит датчики10-13 давления газа на входе и выходе из каждого компрессора, регулятор14 давления со своим задатчиком 15,устройства коррекции мощности 16-1каждого привода с датчиками 19-21,характеризующими мощность последнего.Кроме того, на чертеже показаны блоки 22-24 вычисления степени сжатия,блоки 25"27 вычисления мощности, 15 блоки 28-30 вычисления коэффициентовнагрузки и блоки 31-33 вычислениярассогласования, входящие в составустройств коррекции мощности.Система работает следующим обраналы от датчиков 10-13 давлеза на входе и выходе каждогокомпрессора поступают на блоки 22-24устройств коррекции мощности 16-18для вычисления текущей степени сжатия каждого компрессора. С выходаблоков 22-24 сигналы, величина которых пропорцйональна текущей степени сжатия каждого компрессора, посту- ЗО пают на блоки 28-30 вычисления коэф844827 Формула изобретения Составитель А.БарышниковТехред А, Бабинец Корректор М.Демчик Редактор Т.Глазова Заказ 4424/12 Тираж 712 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 фициентов нагрузки и на блоки 31- 33 вычисления рассогласования.Кроме того, на блоки 28-30 поступают сигналы с выходов блоков 25-27, величина которых пропорциональна мощности привода каждого компрессора, вычисленной по сигналам, поступающим 5 отдатчиков 19-21 (например, если мощность определяется как произведение крутящего момента на скорость вращения, то информация поступает от датчиков крутящего момента и скорости вращения каждого компрессора) . С выходов блоков 28-30 сигналы, пропорциональные коэффициентам нагрузки каждого компрессора, поступают на вход регулятора 14, где, с учетом 15 сигналов задатчика 15 и датчика 10 давления газа на входе первого компрессора формируются сигналы, величина каждого из которых пропорциональна требуемой степени сжатия соответствующего компрессора и подаются на входы блоков 31-33 вычисления рассогласования. Сигналы рассогласования подаются на входы регуляторов скорости 7-9 приводов 4-6 компрессоров 1-325 поддерживая требуемое значение степени сжатия каждого компрессора. Таким образом, введение в системуустройств коррекции мощности каждогопривода с датчиками, характеризующи ми мощность последних, позволило повысить экономичность сжатия за счетрегулирования с учетом изменений характеристик компрессорных агрегатов. Система регулирования давлениягаза в выходном коллекторе последовательно соединенных компрессоров,снабженных приводами с регуляторамискорости, содержащая датчики давлениягаза на входе и выходе из каждогокомпрессора и регулятор давлениясо своим задатчиком, о т л и ч а юща я с я тем, что, с целью повышения экономичности сжатия, она дополнительно содержит устройства коррекции мощности каждого привода с датчиками, характеризующими мощностьпоследнего, связанные с датчикамидавления газа на входе и выходе изкаждого компрессора, с регуляторамискорости каждого привода и с регулятором давления, соединенным с датчиком давления газа на входе первогокомпрессора.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРпо заявке Р 2 ф 28187, кл. Г 04 О 27/00,1979.
