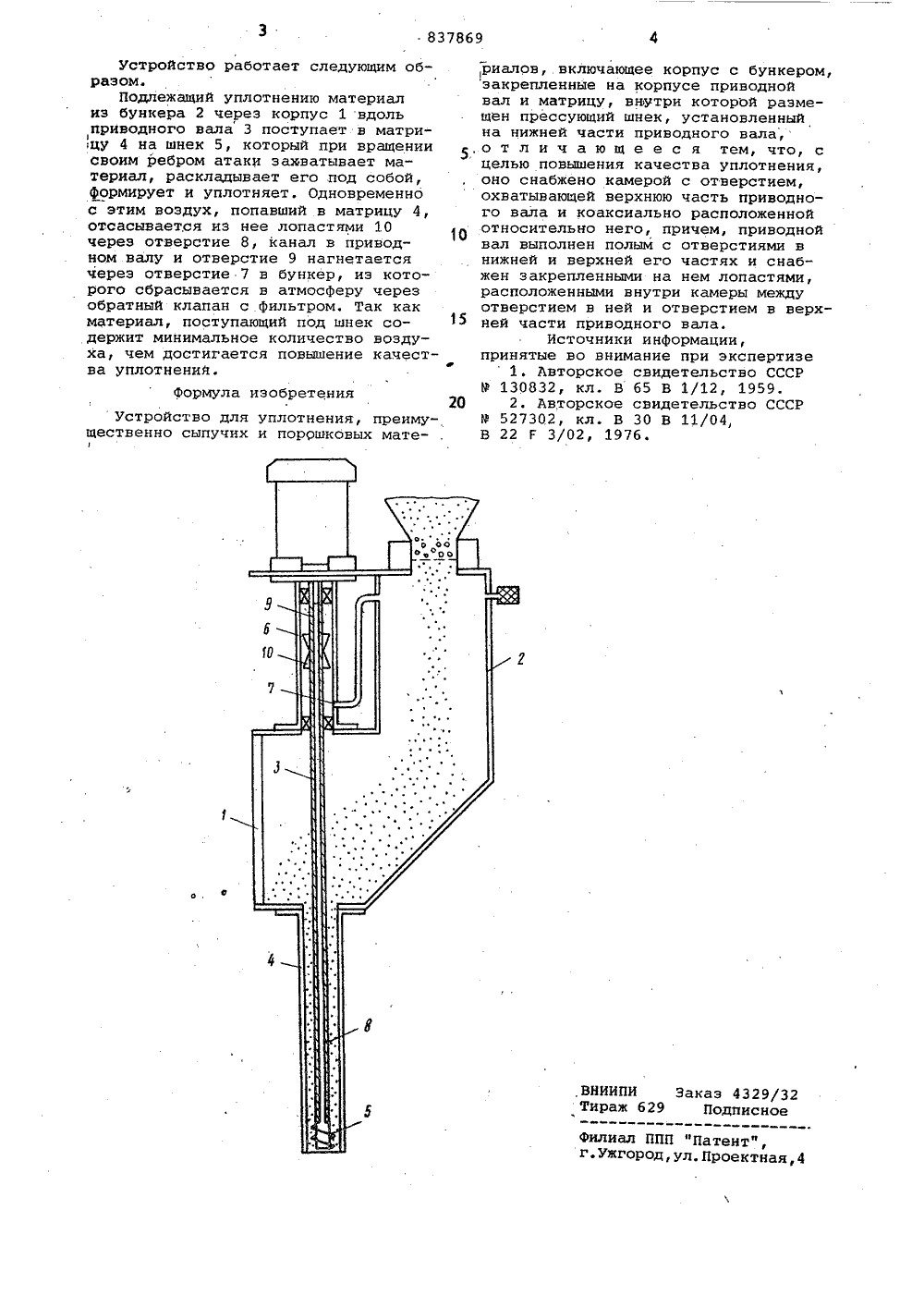

(51)М КлЗ В 28 В 3/22 с присоединением заявки Нов(23) Приоритет -Государственный комитет СССР по дедам изобретений и открытий(54) УСТРОИСТВО ДЛЯ УПЛОТНЕНИЯ 0 Изобретение относится к уплотне нию сыпучих, порошковых и т.п. материалов в контейнеры и Формы при их заполнении и может быть использовано в строительной, химической, пищевой и других отраслях народного хозяйства.Известно устройство для уплотнения, содержащее корпус с бункером, приводной вал со шнеком и матрицу 1.Наиболее близкимтехническим решением является устройство для уплотнения, преимущественно сыпучих и порошковых материалов, включающее корпус с бункером, закрепленные на корпусе приводной вал и матрицу, внутри которой размещен прессующий шнек, закрепленный на нижней части приводного вала 2.Недостатком данных устройств явля ется низкое качество уплотнения изза большого насыщения уплотняемого материала воздухом, захватываемымшнеком.25Цель изобретения - повышение качества уплотнения.Поставленная цель достигается тем, что устройство для уплотнения,преимущественно сыпучих и порошковых материалов, включающее корпус с бункером, закрепленные на корпусеприводной вал и матрицу, внутри которой размещен прессующий шнек, установленный на нижней части приводного вала, снабжено камерой с отверстием, охватывающей верхнюю частьприводного вала и коаксиально расположенной относительно него, причемприводной вал выполнен полым с отверстиями в нижней и верхней егочастях и снабжен закрепленными на немлопастями, расположенными внутри камеры между отверстием в ней и отверстием в верхней, части приводного вала. На чертеже изображено предлагаемое устройство.Устройство состоит иэ корпуса 1 с бункером 2. На корпусе 1 закреплен приводной вал 3 и матрица 4, внутри которой размещен прессующий шнек 5, установленный на нижней части приводного вала 3. Камера б с отверстием 7 охватывает верхнюю часть приводного вала 3, который выполнен с отверстием 8 в нижней части и отверстием 9 в верхней части и снабжен лопастями 10, расположенными в камере б между отверстиями 7 и 9837869 формула изобретения филиал ППП "Пг,Ужгород,ул. П У тнаяУстройство работает следующим образом.Подлежащий уплотнению материал из бункера 2 через корпус 1 вдоль приводного вала 3 поступает в матри,цу 4 на шнек 5, который при вращении своим ребром атаки захватывает материал, раскладывает его под собой, формирует и уплотняет. Одновременно с этим воздух, попавший в матрицу 4, отсасывается из нее лопастями 10 через отверстие 8, канал в приводном валу и отверстие 9 нагнетается через отверстие 7 в бункер, из которого сбрасывается в атмосферу через обратный клапан с.фильтром. Так как материал, поступающий под шнек содержит минимальное количество воздуха, чем достигается повышение качества уплотнений. Устройство для уплотнения, преимущественно сыпучих и порошковых материалов, включающее корпус с бункером,закрепленные на корпусе приводнойвал и матрицу, вн 1 утри которой размещен прессующий шнек, установленныйна нижней части приводного вала,5,о т л и ч а ю щ е е с я тем, что, сцелью повышения качества уплотнения,оно снабжено камерой с отверстием,охватывающей верхнюю часть приводного вала и коаксиально расположеннойотносительно него, причем, приводнойвал выполнен полым с отверстиями внижней и верхней его частях и снабжен закрепленными на нем лопастями,расположенными внутри камеры междуотверстием в ней и отверстием в верхней части приводного вала.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 130832, кл. В 65 В 1/12, 1959.20 2. Авторское свидетельство СССРР 527302, кл, В 30 В 11/04,В 22 Г 3/02, 1976.
