Система управления тепловым режимомпечей c инжекционными горелками

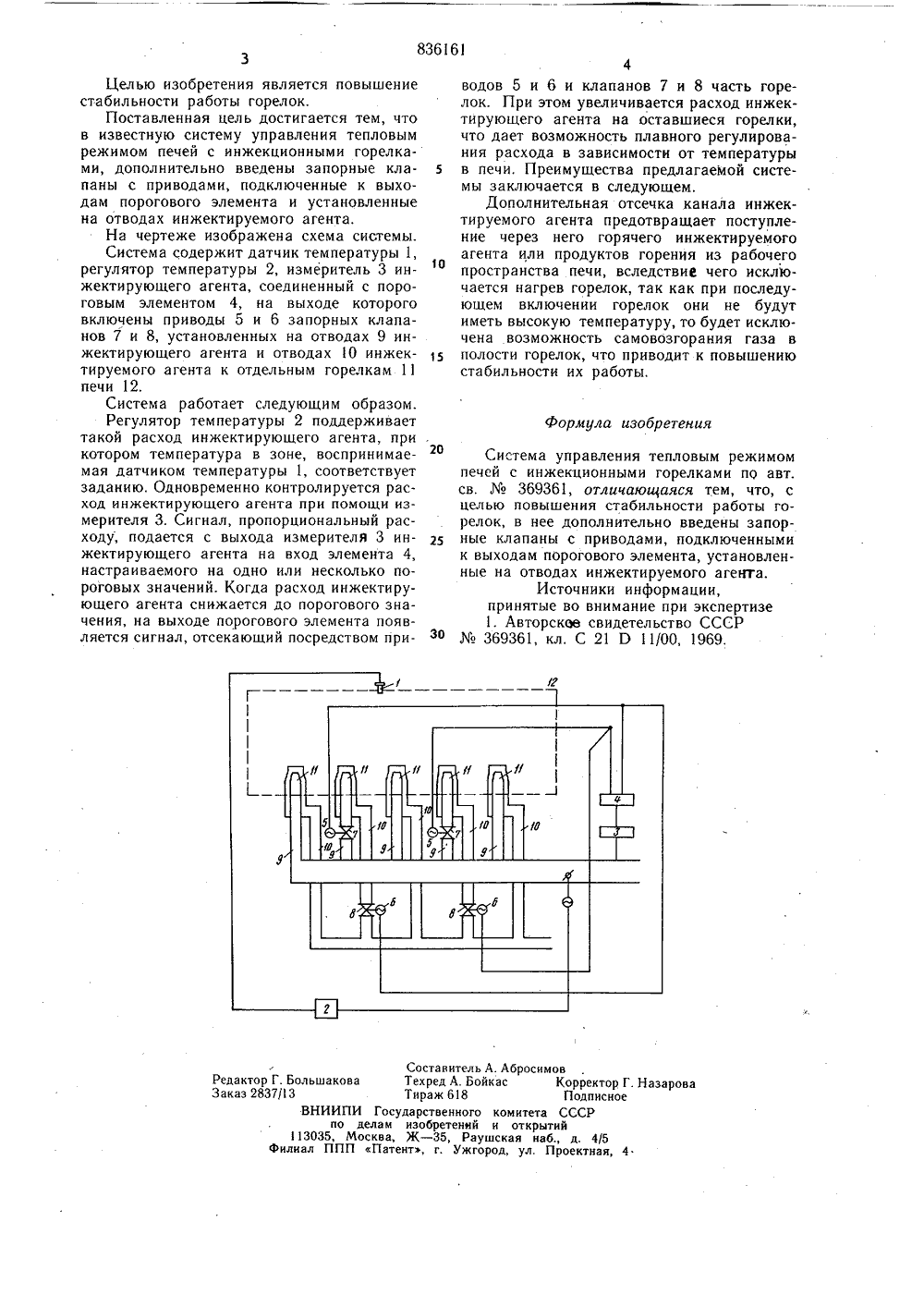

53) УДК 622.927: :669.046 (088.8) пе делам нзебретеннй н еткрмтнй. Д. Климо есоюзный научно-исследовательский автоматизации черной металлургии кейтель(54) СИСТЕМА УПРАВЛЕНИЯ ТЕПЛОВЫМ РЕЖИМОМ ПЕЧЕЙ С ИНЖЕКЦИОННЫМИ ГОРЕЛКАМИОднако чает перег следствие следующем прохожден агента или та, или гор простр аист шенмю стасуществующая система не исклюева отключенных горелок и как роскока пламени в них при по- включении в работу, за счет я через канал инжектируемого нагретого инжектируемого агенячих дымовых газов из рабочего а печи. Это приводит к наруильности работы горелок. Изобретение относится к области регулирования печей, отапливаемых инжекционными горелками, и может найти применение в металлургической, машиностроительной промышленностях и является усовершенствованием известной системы управления тепловым режимом печей с инжекционными горелками.В общем случае управление тепловым режимом печей с инжекционными горелками осложняется тем, что при отсечке подачи инжектирующего агента (например, газа) на какую-либо горелку, через канал подачи инжектируемого агента (например, воздуха) может поступать или инжектируемый агент, имеющий высокую температуру подогрева (для получения требуемой температуры в печи инжектируемый агент подогревают до 5 о 0 - 600 С), или горячие газы из рабочего пространства печи. Первый случай имеет место при отрицательном давлении в печи, а второй - при положительном давлении в печи. При этом будет иметь место перегрев горелки и как следствие проскок пламени при ее последующем включении в работу,По основному авт, св.369361 известна система управления тепловым режимом печей с инжекционными горелками, содержащая датчик и регулятор температуры, измеритель расхода инжектирующего агента, пороговый элемент, выход которого соединен с приводами, запорных клапанов, установленных на отводах к отдельным горелкам; для обеспечения работы горелок при расширенном диапазоне изменения расхода инжектирующего агента, измеритель расхода инжектирующего агента подключен к входу порогового элемента. Когда расход инжектирующего агента снижается до порогового значения, на выходе порогового элемента появляется сигнал, отсекающий посредством приводов и клапанов часть горелок, в результате чего стабилизируется работа неотключенных горелок 1) .8361 Целью изобретения является повышениестабильности работы горелок,Поставленная цель достигается тем, чтов известную систему управления тепловымрежимом печей с инжекционными горелками, дополнительно введены запорные клапаны с приводами, подключенные к выходам порогового элемента и установленныена отводах инжектируемого агента.На чертеже изображена схема системы.Система содержит датчик температуры 1,регулятор температуры 2, измеритель 3 инжектирующего агента, соединенный с лороговым элементом 4, на выходе котороговключены приводы 5 и 6 запорных клапанов 7 и 8, установленных на отводах 9 инжектирующего агента и отводах 1 О инжектируемого агента к отдельным горелкам 11печи 12.Система работает следующим образом.Регулятор температуры 2 поддерживаеттакой расход инжектирующего агента, прикотором температура в зоне, воспринимаемая датчиком температуры 1, соответствуетзаданию, Одновременно контролируется расход инжектирующего агента при помощи измерителя 3. Сигнал, пропорциональный расходу, подается с выхода измерителя 3 инжектирующего агента на вход элемента 4,настраиваемого на одно или несколько пороговых значений. Когда расход инжектирующего агента снижается до порогового значения, на выходе порогового элемента появляется сигнал, отсекающий посредством при 614водов 5 и 6 и клапанов 7 и 8 часть горелок. При этом увеличивается расход инжектирующего агента на оставшиеся горелки, что дает возможность плавного регулирования расхода в зависимости от температуры в печи. Преимущества предлагаемой системы заключается в следующем.Дополнительная отсечка канала инжектируемого агента предотвращает поступление через него горячего инжектируемого агента или продуктов горения из рабочего пространства печи, вследствие чего исключается нагрев горелок, так как при последующем включении горелок они не будут иметь высокую температуру, то будет исключена возможность самовозгорания газа в полости горелок, что приводит к повышению стабильности их работы.Формула изобретенияСистема управления тепловым режимом печей с инжекционными горелками по авт. св.369361, отличающаяся тем, что, с целью повышения стабильности работы горелок, в нее дополнительно введены запорные клапаны с приводами, подключенными к выходам порогового элемента, установленные на отводах инжектируемого агента.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР369361, кл. С 21 Р 11/00, 1969.тавитель А. Абред А. Бойкасж 618 Сос ва Техр Тира ВНИИПИ Государс по делам изоб 113035, Москва, Ж -илиал ППП Патент, Редактор Г, Большако Заказ 2837/13 венного коми ретений и от 35, Раушская г. Ужгород, у симовКорректор Г. НПодписноеета СССРрытийнаб., д. 4/5л. Проектная, 4 аров
