Генератор прямоугольных импульсов

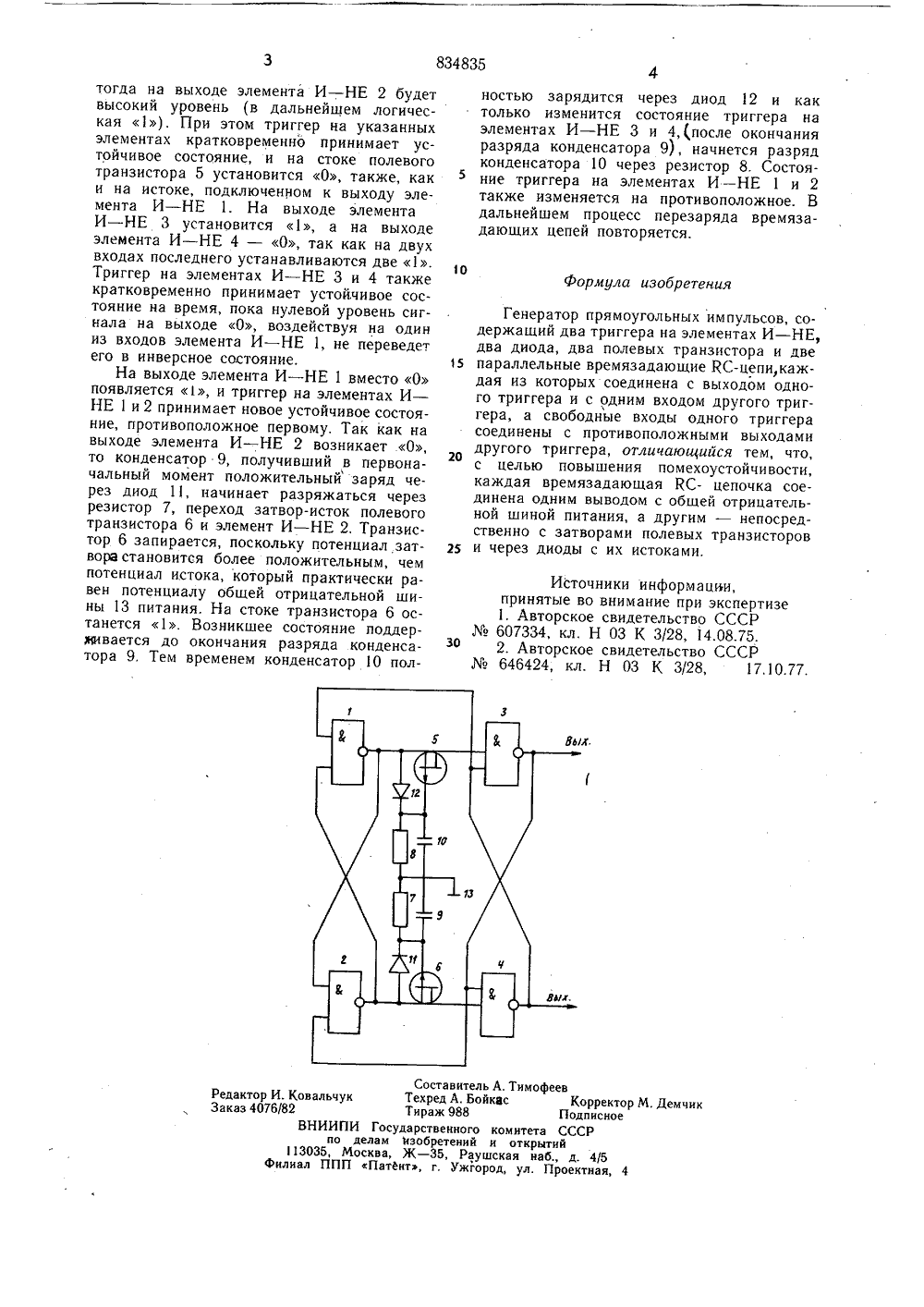

ц 834835 ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(51) М. Кл.з Н 03 К 3/28 Гееудератеенный кенитет Опубликовано 30.05.81. Бюллетень20(53) УДК 621.373. .11 (088.8) / по делан изобретений и еткрнтийДата опубликования описания 05.06.81(72) Автор изобретеиия Э. Е, Литке а" -.,в Челябинское отделение Всесоюзного ордена Тр Красного Знамени научно-исследовательского и по комплексной электрификации промышленныхим, ф. Б. Якубовского Тяжпромэлектропрое 1) Заявитель 4) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬС м и цели в щем два ва диода 3Изобретение относится к импульсной технике и может быть использовано в автоматике и радиотехнических устройствах.Известны генераторы прямоугольных импульсов, которые построены на микросхемах и транзисторах. Для получения прямоугольных импульсов на низких и инфра- низких частотах используются либо полевые транзисторы в сочетании с биполярными, либо операционные усилители с КС-элементами в цепи обратной связиИ.Однако подобные генераторы обладают низкой помехоустойчивостью при достаточно высокой сложности схемы, так как выносные элементы времязадающей цепи подвержены влиянию импульсных помех.Известен также генератор, содержащий два триггера на элементах И - НЕ, два диода, два полевых транзистора и две параллельные КС-цепи 2.Известный генератор имеет недостаточную помехоустойчивость,Цель изобретения - повышение помехоустойчивости.Для достижения поставленногенераторе импульсов, - содержатриггера на элементах И - НЕ, д два полевых транзистора и две параллельные времязадающие КС-цепи, каждая из которых соединена с выходом одного триггера и с одним входом другого триггера, а свободные входы одного триггера соединены с противоположными выходами другого триггера, каждая времязадающая КС-цепочка соединена одним выводом с общей отрицательной шиной питания, а другим - непосредственно с затворами полевых транзисторов и через диоды с их истоками.10 На чертеже представлена принципиальная электрическая схема генератора.Генератор прямоугольных импульсов содержит два триггера на элементах И - НЕ 1, 2 и 3, 4 соответственно, два полевых транзистора 5 и 6, две времязадающие КС-цепочки на резисторах 7, 8 и конденсаторах 9, 10, диоды 11 и 12, общую отрицательную шину 13 источника питания.Устройство работает следующим обраВ исходном состоянии, в момент подачи напряжения питания на выходе элемента И - НЕ 1 может оказаться низкий уровень сигнала (в дальнейшем логический О),834835 10 Формула изобретения Составитель А, Тимофеев Редактор И. Ковальчук Техред А. Бойкас Корректор М. Демчик Заказ 4076/82 Тираж 988 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул. Проектная, 4тогда на выходе элемента И - НЕ 2 будет высокий уровень (в дальнейшем логическая 1). При этом триггер на указанных элементах кратковременно принимает устойчивое состояние, и на стоке полевого транзистора 5 установится О, также, как и на истоке, подключенном к выходу элемента И - НЕ 1. На выходе элемента И - НЕ 3 установится 1, а на выходе элемента И - НЕ 4 - О, так как на двух входах последнего устанавливаются две 1. Триггер на элементах И - НЕ 3 и 4 также кратковременно принимает устойчивое состояние на время, пока нулевой уровень сигнала на выходе О, воздействуя на один из входов элемента И - НЕ 1, не переведет его в инверсное состояние.На выходе элемента И - НЕ 1 вместо О появляется , и триггер на элементах И - НЕ 1 и 2 принимает новое устойчивое состояние, противоположное первому. Так как на выходе элемента И - НЕ 2 возникает О, то конденсатор 9, получивший в первоначальный момент положительный заряд через диод 11, начинает разряжаться через резистор 7 переход затвор-исток полевого транзистора 6 и элемент И - НЕ 2, Транзистор 6 запирается, поскольку потенциал затворастановится более положительным, чем потенциал истока, который практически равен потенциалу общей отрицательной шины 13 питания. На стоке транзистора 6 останется 1. Возникшее состояние поддерживается до окончания разряда конденсатора 9, Тем временем конденсатор 10 полностью зарядится через диод 12 и как только изменится состояние триггера на элементах И - НЕ 3 и 4, после окончания разряда конденсатора 9), начнется разряд конденсатора 10 через резистор 8. Состояние триггера на элементах И - НЕ 1 и 2 также изменяется на противоположное. В дальнейшем процесс перезар яда времязадающих цепей повторяется. Генератор прямоугольных импульсов, содержащий два триггера на элементах И - НЕ, два диода, два полевых транзистора и две 15 параллельные времязадающие КС-цепи,каждая из которых соединена с выходом одного триггера и с одним входом другого триггера, а свободные входы одного триггера соединены с противоположными выходами другого триггера, отличающийся тем, что, с целью повышения помехоустойчивости, каждая времязадающая КС- цепочка соединена одним выводом с общей отрицательной шиной питания, а другим - непосредственно с затворами полевых транзисторов 25 и через диоды с их истоками. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР607334, кл. Н 03 К 3/28, 14.08.75.2. Авторское свидетельство СССР646424, кл. Н 03 К 3/28, 17,10.77.
