Датчик давления

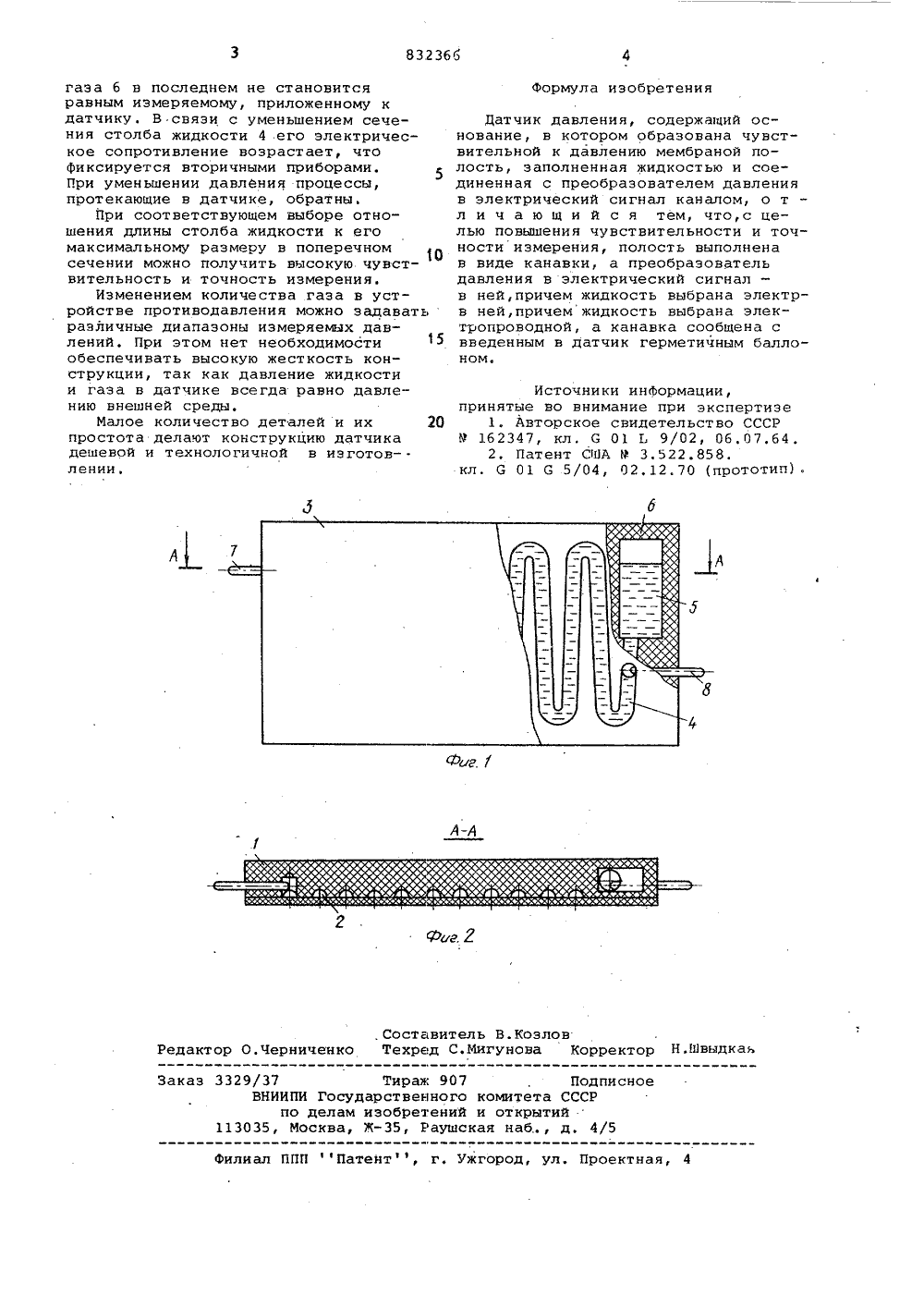

Союз Советскии Социалистическик РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ о 11832366(22) Заявлено 200779 (21) 279986 8/18-10 с присоединением заявки Мо 51 М Кз 6 01 1 7/08 6 01 Ь 9/02 Государственный комитет СССР по делам изобретений и открытийДата опубликования описания 2305,81(54) ДАТЧИК ДАВЛЕНИЯ 2 Указанная цель достигается тем,что полость выполнена в виде канавки,а преобразователь давления в электрический сигнал - в виде двух электродов, установленных в ней, причем жидкость выбрана электропроводной, а канавка сообщена с введенным в датчик герметичным баллоном.На фиг. 1 изображен датчик давления, общий вид; на фиг. 2 - сечение А-А на фиг. 1.Датчик давления содержит жесткое основание 1 с зигзагообразной канавкой 2, закрытой эластичной мембраной 3, электропроводную с большим удельным электрическим сопротивлением жидкость 4, заполняющую канавку, устройство противодавления 5 (герметичный баллон), частично заполненное газом б, инертным по отношению к жидкости и не растворяющимся в ней. Баллон 5 сообщается с канавкой 2, К обоим концам образовавшегося столба подведены электроды 7 и 8.Датчик работает следующим образом.При увеличении давления внешней среды мембрана 3 вдавливается в канавку 2, вытесняя из нее жидкость 4 в устройстве противодавления 5 до тех пор, пока давление сжимаемого Изобретение относится к приборостроению, а именно к измерению давления в упругих средах.Известны датчики давления, содержащие эластичный электропроводный чувствительный элемент (1) .Однако в этом устройстве чувствительный элемент имеет форму шара или чечевицы с небольшим отношением размеров по высоте и внешнему диаметру, что не позволяет достичь высокой чувствительности, а отсутствие в конструкции устройства противодавления делает малым диапазон измерения давления.15Наиболее близким к изобретению по технической сущности и достигаемому результату является датчик содержащий корпус, в котором чувст-. вительной к давлению мембраной обра зована полость, заполненная жид" костью и соединенная с преобразователем давления в электрический сигнал каналом 2.Недостатком устройства является невысокая чувствительность и точность ввиду наличия дополнительного преобразователя давления - сильфона.Цель изобретения - повышение чувствительности и точности измерения З 083,2 366 Формула изобретения Источники информации,принятые во внимание при экспертизе 20 1. Авторское свидетельство СССР Р 162347, кл. 6 01 1 9/02, 06.07.64. 2, Патент СМА Р 3.522.858. кл. С 01 С 5/04, 02,12.70 (прототип).2 Составитель В. КозловТехред С.Мигунова Корректор Н.Швыдка актор О.Черничен аказ 332 Тираж 907 арственного изобретений Ж, Раушс Подпис омитета СССР открытий я наб , д. 4/5ВНИИ ПИ Госупо дела113035, Москва атентф, г. илиал ПП газа 6 в последнем не становитсяравным измеряемому, приложенному кдатчику. В связи с уменьшением сечения столба жидкости 4 .его электрическое сопротивление возрастает, чтофиксируется вторичными приборами. 5При уменьшении давлЕния процессы,протекающие в датчике, обратны.При соответствующем выборе отношения длины столба жидкости к егомаксимальному размеру в поперечномсечении можно получить высокую чувствительность и точность измерения,Изменением количества газа в устройстве противодавления можно задаватьразличные диапазоны измеряемых давлений. При этом нет необходимостиобеспечивать высокую жесткость конструкции, так как давление жидкостии газа в датчике всегда равно давлению внешней среды.Малое количество деталей и ихпростота делают конструкцию датчикадешевой и технологичной в изготов-.лении,Датчик давления, содержащий основание, в котором образована чувствительной к давлению мембраной полость, заполненная жидкостью и соединенная с преобразователем давления в электрический сигнал каналом, о т л и ч а ю щ и й с я тем, что,с целью повышения чувствительности и точности измерения, полость выполнена в виде канавки, а преобразователь давления в электрический сигнал - в ней,причем жидкость выбрана электр- в ней,причем жидкость выбрана электропроводной, а канавка сообщена с введенным в датчик герметичным баллоном. жгород, ул, Проектная
