Устройство для дистанционной ре-гистрации деформаций b шахтном стволе

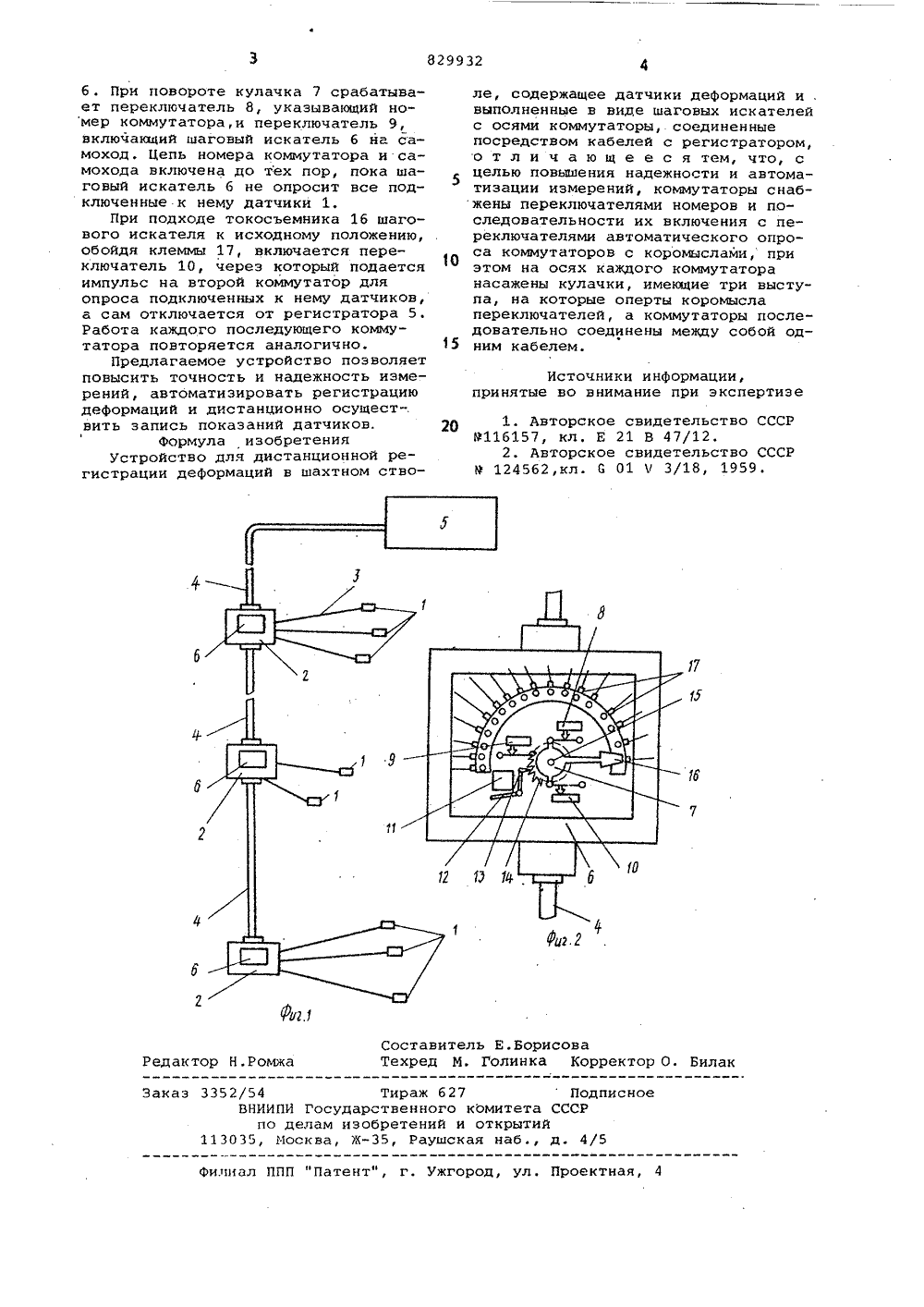

ОП И САН,И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 300977 (21) 2532647/22-03. (51) М. Кл. Союз Сееетскик Соцкапистическик Республнкс присоединением заявим йо(23) Приоритет Е 21 С 39/00 Государственный комитет СССР но делам изобретений н открытий/с( 5 4 ) УСТРОЙСТВО ДЛЯ ДИСТАНЦИОН НОЙ РЕГИСТР 73 ИИ ДЕФОРМАЦИЙ В ШАХТНОМ СТВОЛЕ 4 Изобретение относится к горному делу, в частности к устройствам, позволяющим дистанционно регистрировать деформации в шахтном стволе с автоматической записью показаний.Известно устройство для дистанционного определения деформаций скважины Г 1 Д.Известно также устройство для дистанционной регистрации деформаций в шахтном стволе, содержащее датчики ,деформаций и выполненные в виде щаговых искателей с осями коммутаторы, соединенные посредством кабелей с регистратором Г 2.Однако данное устройство ненадежно в работе вследствие необходимости прокладки в шахтном стволе большого количества кабелей и не позволяет автоматизировать процесс измерений,Цель изобретения - повышение надежности и автоматизации измерений,Поставленная цель достигается тем, что коммутаторы снабжены переключателями номеров и последовательности их включения с переключателями автоматического опроса коммутаторов с коромыслами, при этом на осях каждого коммутатора насажены кулачки, имеющие три выступа, на которые оперты коромысла переключателей, а коммутаторы последовательно соединены между собой одним кабелем.На фиг. 1 схематически изображенопредлагаемое устройство; на фиг. 2коммутаторУстройсво состоит из датчиковдеформаций, соединенных с коммутато О рами 2 проводами 3. Коммутаторы 2последовательно соединены одним кабелем 4 с регистратором 5. Каждыйкоммутатор состоит иэшагового искателя б, кулачка 7, переключателя 8включения показаний номера ксммутатора, переключателя 9 для включенияшагового искателя на самоход, переключат:ля 10 для включения последующего коммутатора. Датчики и коммутаторы устанавливаются в шахтном ство О ле на различных горизонтах и вклю"чаются последовательно.Устройство работает следующим образом.При подаче импульса тока с регистратора 5 на первый коммутатор электромагнит 11 шагового искателя б припомощи якоря 12 и собачки 13 воздействует на храповик 14 и укрепленныйна нем кулачок 7, поворачивая их от- ЗО носительно оси 15 шагового искателя829932 ль Е.Борисова Голинка Коррек Состав ТехредБила омжа едакто Тираж б 27 арственного ко зобретений и о Ж, Раушская Подпиитета СССРкрытий аз 3352 ВНИИПИ Гос по делам 13035, Иосквад. 4 нал ППП "Патент", г. Ужгород, ул, Проектная, 4 б. При повороте кулачка 7 срабатывает переключатель 8, указывающий номер коммутатора,и переключатель 9, включакщий шаговый искатель 6 на самоход. Цепь номера коммутатора и самохода включена до тех пор, пока шаговый искатель 6 не опросит все подключенные к нему датчики 1.При подходе токосъемника 16 шагового искателя к исходному положению, обойдя клеммы 17, включается переключатель 10, через который подается импульс на второй коммутатор для опроса подключенных к нему датчиков, а сам отключается от регистратора 5. Работа каждого последующего коммутатора повторяется аналогично. 15Предлагаемое устройство позволяет повысить точность и надежность измерений, автоматизировать регистрацию деформаций и дистанционно осущест-. вить запись показаний датчиков. 20Формула изобретенияУстройство для дистанционной регистрации деформаций в шахтном стволе, содержащее датчики деформаций и .выполненные в виде шаговых искателейс осями коммутаторы, соединенныепосредством кабелей с регистратором,о т л и ч а ю щ е е с я тем, что, сцелью повышения надежности и автоматизации измерений, коммутаторы снабжены переключателями номеров и последовательности их включения с переключателями автоматического опроса коммутаторов с коромыслами, приэтом на осях каждого коммутаторанасажены кулачки, имеющие три выступа, на которые оперты коромыслапереключателей, а коммутаторы последовательно соединены между собой одним кабелем. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Р 116157, кл. Е 21 В 47/12,2. Авторское свидетельство СССР 9 124562,кл. 6 01 1 3/18, 1959,
