Способ сбора листьев, преимущественнолавровых, и устройство для его осуществления

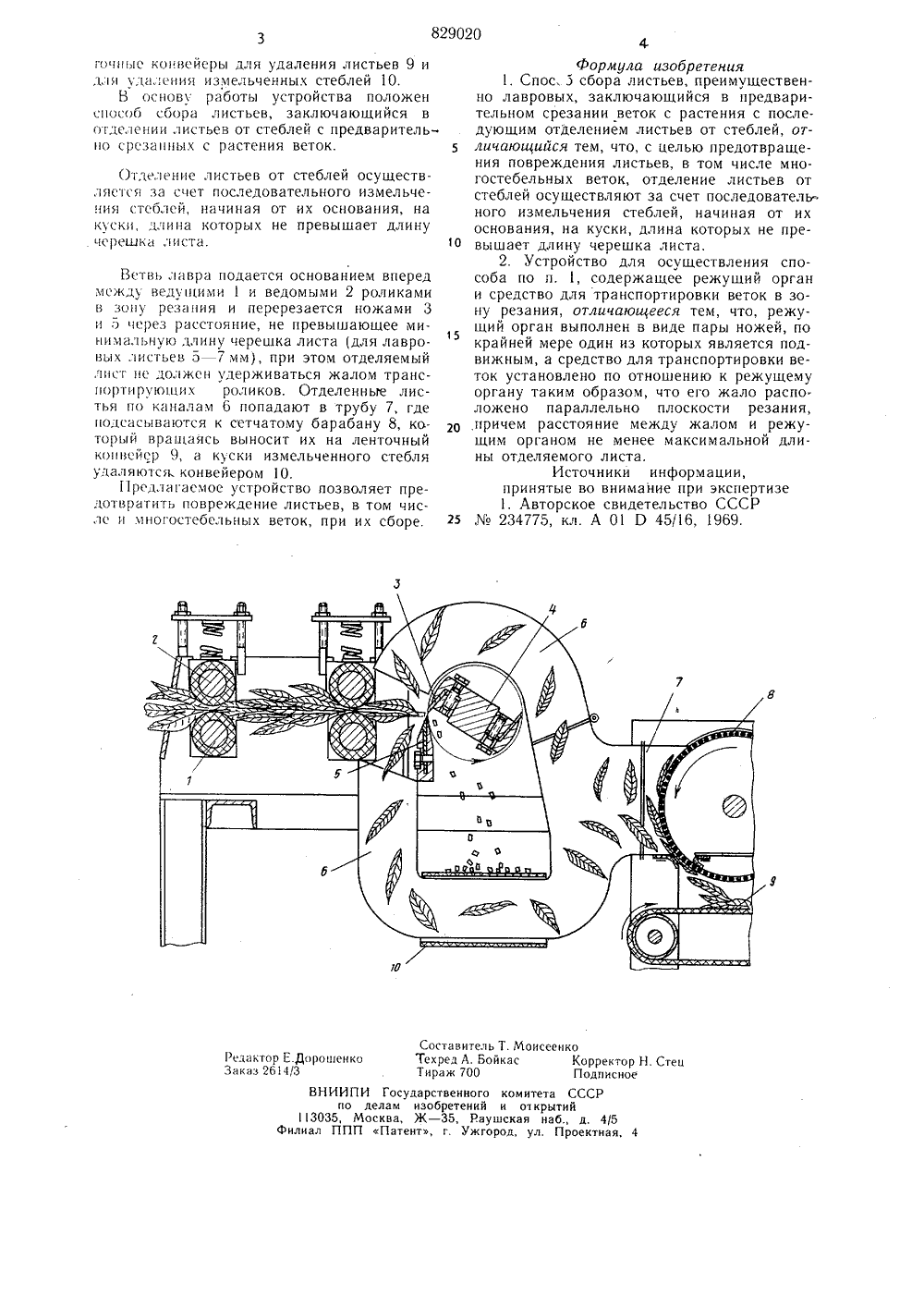

(53) УДК 631.358: :633.824 (088.8) по делам нзебретеннй и еткрытнй(54) СПОСОБ СБОРА ЛИСТЬЕВ, ПРЕИМУЩЕСТВЕННОЛАВРОВЫХ, И УСТРОЛСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИ ние повогостеИзобретение относится к сельскохозяйственной технике и может быть использовано при сборе листьев, преимущественно лавровых.Известен способ сбора листьев, заключаю щийся в предварительном срезании веток с растения с последующим отделением листьев от стеблей, осуществляющийся устройством для сбора листьев, содержащим режущий орган и средство для транспортировки веток в зону резания 1.Известные способ и устройство не позволяют предотвратить повреждение отделяемых листьев, особенно в случае многостебельных веток,Цель изобретения - предотвраще реждения листьев, в том числе мн бельных веток.Цель достигается тем, что отделение листьев от стеблей осуществляют за счет последовательного измельчения стеблей, начиная от их основания, на куски, длина которых не превышает. длину черешка листа.Способ может быть осуществлен устройством, в котором режущий орган выполнен в виде пары ножей, по крайней мере один из которых является подвижным, а средство для транспортировки установлено по отношению к режущему органу таким образом, что его жало расположено параллельно плоскости резания, причем расстояние между жалом и режущим органом не менее максимальной длины отделяемого листа.На чертеже представлено устройство длясбора листьев.Оно содержит средство для транспортировки веток в зону резания, состоящее из двух пар ведущих 1 и ведомых 2 роликов с о эластичным покрытием, режущий орган, выполненный в виде пары ножей, из которых нож 3 является подвижным и смонтирован на барабане 4, а нож 5 установлен неподвижно. Средство для транспортировки установлено по отношению к режущему органу таким образом, что его жало расположено параллельно плоскости резания, а расстояние между жалом и режущим органом не менее максимальной длины отделяемого листа.Кроме того, устройство содержит отводные каналы 6, всасывающие отверстия которых размещены перед режущим органом, труби 7, соединенную с вакуумным аппаратом (на чертеже не показан), в которой расположен сетчатый барабан 8 и ле.829020 Составитель Т. Моисеенко Редактор Е.Дорошенко Техред Л. Бойкас Корректор Н. Степ Заказ 26143 Тираж 700 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4гочцыс конвейеры для удаления листьев 9 и для удаления измельченных стеблей 10.Б основу работы устройства положен способ сбора листьев, заключающийся в отделении листьев от стеблей с предварительно среза 1 шых с растения веток. Отделс цие листьев от стеблей осуществляется за счет последовательного измельчения стеблей, начиная от их основания, на куски, длина которых не превышает длину че 1 зешка листа. Вствь лавра подается основанием вперед между ведущими 1 и ведомыми 2 роликами в зону резания и перерезается ножами 3 и 5 через расстояние, не превышающее минимальную длину черешка листа 1 для лавровых листьев 5 - 7 мм), при этом отделяемый лист це должен удерживаться жалом транс- порти рующи х роликов. Отделенные листья цо каналам 6 попадают в трубу 7, где цодсасываются к сетчатому барабану 8, который вращаясь выносит их на ленточный конвейер 9, а куски измельченного стебля удаляются, конвейером 10.11 редлагаемое устройство позволяет предотвратить повреждение листьев, в том числе ц мцогостебельных веток, при их сборе. Формула изобретения1. Спос, 5 сбора листьев, преимущественно лавровых, заключающийся в предварительном срезании веток с растения с последующим отделением листьев от стеблей, отличающийся тем, что, с целью предотвращения повреждения листьев, в том числе многостебельных веток, отделение листьев отстеблей осуществляют за счет последовательного измельчения стеблей, начиная от ихоснования, на куски, длина которых не пре 0 вышает длину черешка листа.2, Устройство для осуществления способа по п. 1, содержащее режущий органи средство для транспортировки веток в зону резания, отличающееся тем, что, режущий орган выполнен в виде пары ножей, покрайней мере один из которых является подвижным, а средство для транспортировки веток установлено по отношению к режущемуоргану таким образом, что его жало расположено параллельно плоскости резания,причем расстояние между жалом и режущим органом не менее максимальной длины отделяемого листа.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР25234775, кл. А 01 Р 4516, 1969.
