Способ управления процессом фильтрования
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

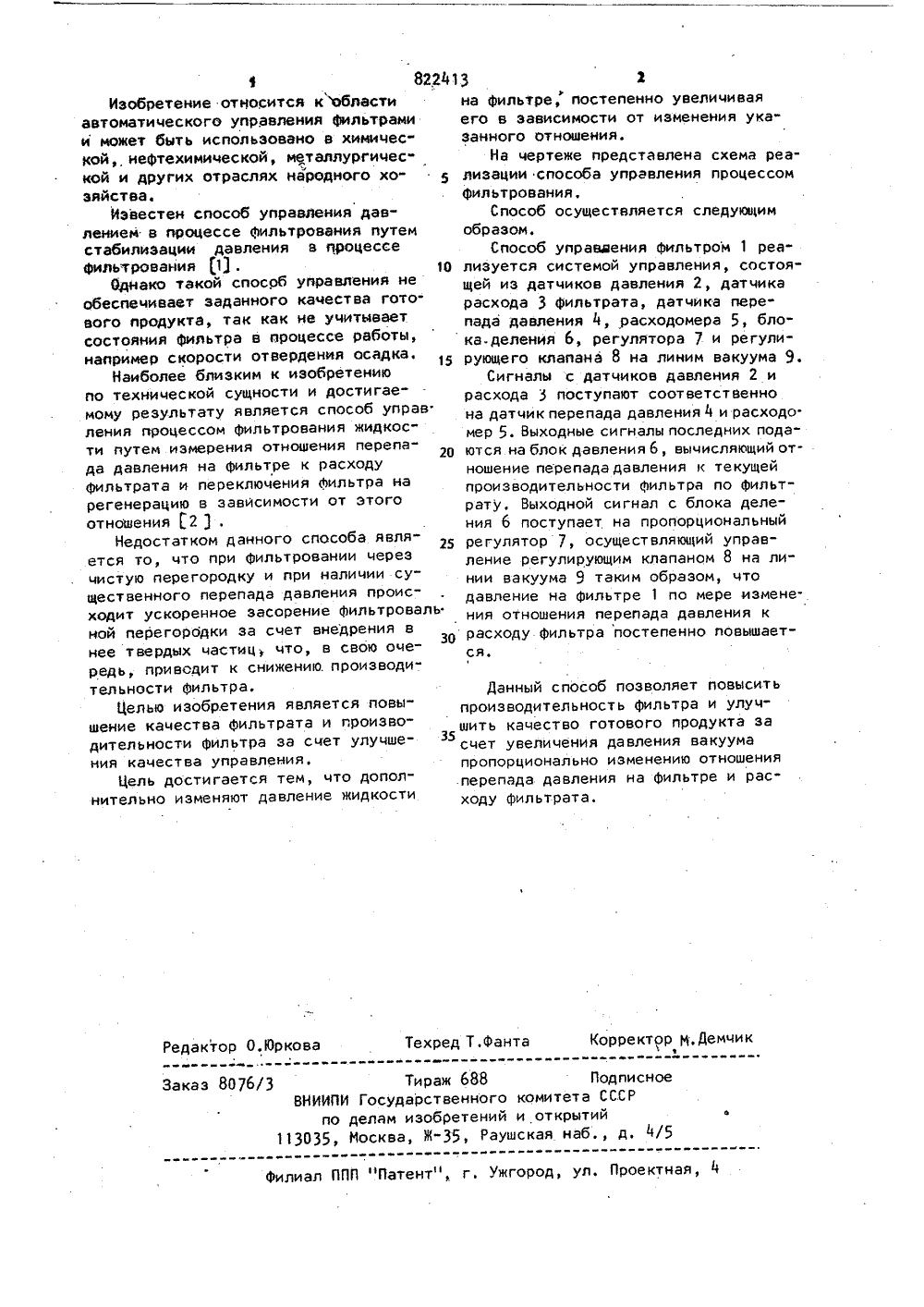

. ФИЛотноре ию щшенителкачизмщейеговен С.СимкинаГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(57) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ ТРОВАНИЯ жидкости путем измерения щения перепада давления на фильтрасходу фильтрата, о т л и ч. а- и й с я тем, что, с целью повыя качества Фильтрата и производи- ности фильтра эа счет улучшения ства управления, дополнительно няют давление жидкости, поступаюна фильтр, постепенно увеличивая в зависимости от укаэанного отноДанный способ позволяет повыситьпроизводительность фильтра и улучшить качество готового продукта за счет увеличения давления вакуума пропорционально изменению отношения перепада давления на Фильтре и расходу фильтрата. Корректрр м,Демчик ФТехред Т.фанта Редактор 0.6 ркова Заказ 8076/3 Тираж 688 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП "Патент", гУжгород, ул. Проектная,Ф 82,24Изобретение относится к области автоматического управления Фильтрами и может быть использовано в химической нефтехимической, металлургической и других отраслях народного хозяйства.Известен способ управления дав лением в процессе фильтрования путем стабилизации давления в процессе Фильтрования 1) .10Однако такой способ управления не обеспечивает заданного качества готового продукта, так как не учитывает состояния Фильтра в процессе работы, например скорости отвердения осадка.Наиболее близким к изобретению по технической сущности и достигаемому результату является способ управ ления процессом Фильтрования жидкости путем измерения отношения перепа" да давления на фильтре к расходу фильтрата и переключения фильтра на регенерацию в зависимости от этого отношения 2 1 .Недостатком данного способа является то, что при Фильтровании через чистую перегородку и при наличии существенного перепада давления происходит ускоренное засорение фильтроваль ной перегородки за счет внедрения в нее твердых частиц что, в свою оче 30 редь, приводит к снижению, производительности Фильтра.Целью изобретения является повышение качества фильтрата и гроизводительности Фильтра за счет улучшения качества управления.Цель достигается тем, что дополнительно изменяют давление жидкости 13 2на Фильтре," постепенно увеличивая его в зависимости от изменения указанного отношения.На чертеже представлена схема реализации способа управления процессом фильтрования.Способ осуществляется следующим образом еСпособ управвения фильтром 1 реализуется системой управления, состоящей из датчиков давления 2, датчика расхода 3 фильтрата, датчика перепада давления 4, расходомера 5, блока.деления 6 регулятора 7 и регулирующего клапана 8 на линим вакуума 9Сигналы с датчиков давления 2 и расхода 3 поступают соответственно на датчик перепада давления 4 и расходо. мер 5. Выходные сигналы последних подаются на блок давления 6, вычисляющий отношение перепада давления к текущей производительности фильтра по Фильтрату, Выходной сигнал с блока деления б поступает на пропорциональный регулятор 7, осуществляющий управление регулирующим клапаном 8 на линии вакуума 9 таким образом, что давление на фильтре 1 по мере измене. ния отношения перепада давления к расходу Фильтра постепенно повышается.
СмотретьЗаявка
2801135, 24.07.1979
ПРЕДПРИЯТИЕ ПЯ В-2262
БАТЫРЕВ Р. И, СИМКИНА М. С, ЗАРЕЦКИЙ Б. Ф
МПК / Метки
МПК: B01D 37/04
Метки: процессом, фильтрования
Опубликовано: 23.10.1983
Код ссылки
<a href="https://patents.su/2-822413-sposob-upravleniya-processom-filtrovaniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ управления процессом фильтрования</a>
