Формирователь одиночных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 813735
Авторы: Нескородьев, Романов, Якименко
Текст

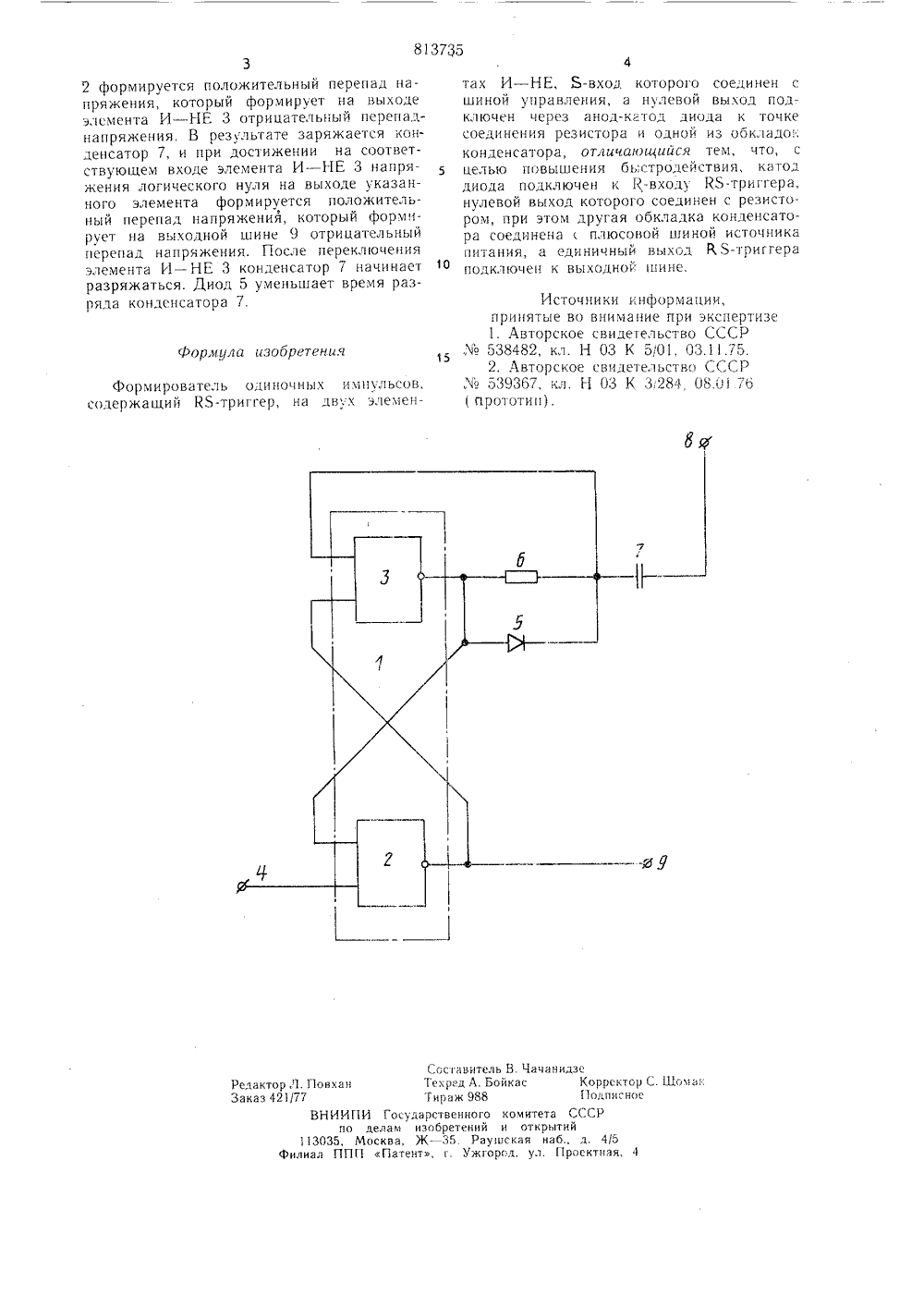

Союз СоеетскихСоцналистическнхРеспублнк ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 813735(51) М. Кл. з Н 03 К 5/13 Государственный комитет Опубликовано 15.03.81. Бюллетень М 10но делан изобретений и открытийДата опубликования описания 25.03.81 В. Л. Нескородьев, Е. П. Романов и А. Т. Якимфко 1(54) ФОРМИРОВАТЕЛЬ ОДИНОЧНЪХ ИМПУЛЬСОВ Изобретение относится к автоматике.Известны формирователи одиночных импульсов, содержащие К 5-триггер, резистори конденсатор 113,Наиболее близким техническим ренением к изобретению является формирователь одиночных импульсов, содержащий К 5"р; ггер на двух элементах И - НЕ, 5-входкоторого соединен с шиной управления, анулевой выход подключен через анод-катоддиода к точке соединения резистора и одной из обкладок конденсатораГ 2).Недостатками известных устройств является низкое быстродействие.Цель изобретения - повышение быстродействия формирователя одиночных импульсов.Цель достигается за счет того, что в формирователе одиночных импульсов, содержащем К 5-триггер на двух элементах И - НЕ,5-вход которого соединен с шиной управленя., а нулевой выход подключен через анодкатод диода к точке соединения резистора иодной из обкладок конденсатора, катод диода подключен к К-вхолу К 5-триггера, нулевой выход которого соединен с резистором,при этом другая обкладка конденсатора сое 2линена с плюсовой шиной источника питания, а единичный выход К 5-триьчера полключен к выхолной шине.На чертеже представлена принципиальцая схема формирователя одиночных импульсовв.5Схема содержит К 5-триггер 1 на двухэлементах И - НЕ 2 и 3, 5-виол которого соединен с шиной 4 управления, а нулевой выход полключен через анол-катод лио ьа 5 к точке соединения резистора 6 и одной нз обкладок конденсатора 7, катод диода 5 подключен к К-входу К 5-триггера 1, нулевой выход которого соединен с резистором 6, другая обкладка конденсатора 7 соединена с плюсовой шиной 8 источника питания, а единичный выход К 5-триггера 1 подключен к выходной ш и не 9.Устройство работает следующим образом.В исходном состоянии на обоих входахэлемента И - НЕ 2 высокий потенциал, на его выходе низкий потенциал. На одном входе элемента И - НЕ 3 высокий потенциал, на другом - низкий потенциал. Конденсатор 7 разряжен. При подаче импульса на шину 4 управления его отрицательным перспадом напряжения на выходе элемента И - НЕ813735 фор,нила изобретения Составитель В. ЧТекред А. БойкасТираж 988 чанидз Корректор СПодписноетета СССРкрытийнаб., д. 41 ол. Проектная, 4 Редактор 21. ПовхЗаказ 42177 ома ВНИИ по 113035,лиал ППГосударственнелам изобретен сква, Ж - 35, сс Патент, г. У ого коми ий и Раушская жгород, у 2 формируется положительный перепад напряжения, который формирует на выходе элемента И - НЕ 3 отрицательный перепад- напряжения. В результате заряжается конденсатор 7, и при достижении на соответствуюшем входе элемента И - НЕ 3 напряжения логического нуля на выходе указанного элемента формируется положительный перепад напряжения, который формирует на выходной шине 9 отрицательный перепад напряжения. После переключения элемента Ив НЕ 3 конденсатор 7 начинает 1 О разряжаться. Диод 5 уменьшает время разряда конденсатора 7. Формирователь одиночных импульсов,солержаший К 5-триггер, на двух элемен 4тах И - НЕ, Ь-вход которого соединен с шиной управления, а нулевой выход подключен через анод-катод диода к точке соединения резистора и одной из обкладок конденсатора, отличающийся тем, что, с целью повышения бь;стродействия, катод диода подключен к К-входу КЬ-триггера, нулевой выход которого соединен с резистором, при этом другая обкладка конденсатора соединенаплюсовой шиной источника питания, а единичный выход К Ъ-тригтера подключен к выходной шине. Источники информации,принятые во внимание при экспертизе 1. Авторское свидегельство СССР538482, кл. Н 03 К 5,01, 03.11.75. 2. Авторское свидетельство СССР
СмотретьЗаявка
2745806, 07.02.1979
ПРЕДПРИЯТИЕ ПЯ А-3791
НЕСКОРОДЬЕВ ВИКТОР ЛЕОНИДОВИЧ, РОМАНОВ ЕВГЕНИЙ ПЕТРОВИЧ, ЯКИМЕНКО АЛЕКСАНДР ТРОФИМОВИЧ
МПК / Метки
МПК: H03K 5/13
Метки: импульсов, одиночных, формирователь
Опубликовано: 15.03.1981
Код ссылки
<a href="https://patents.su/2-813735-formirovatel-odinochnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь одиночных импульсов</a>
