Номер патента: 813057

Авторы: Краснов, Мельник

ZIP архив

Текст

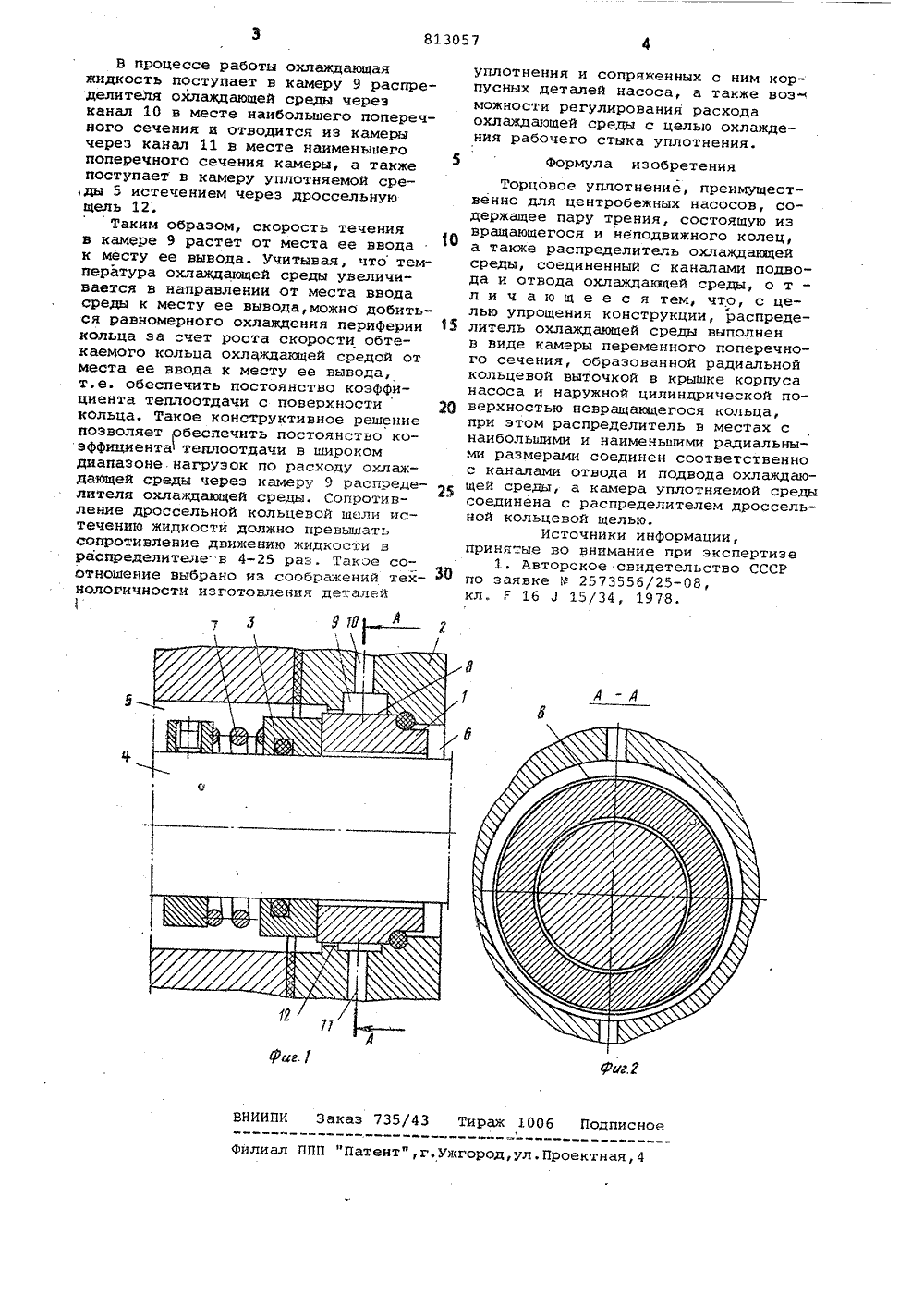

Свез СеветскихСоциалистическихРеспублик ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АЗТОИЖОМУ СВИДЕИЛЬСТВУ(51)М. Кл. Г 16 Э 15/34 Государственный комитет СССР по делам изобретений й открытий(088.8) Дата опубликования описания 1503.81(54) ТОРЦОВОЕ УПЛОТНЕНИЕ Изобретение относится к уплотнительным устройствам вращакщихсявалов и может найти применение вразличных областях техники, в частности, в насосах, реакторных аппаратах и т.п.Известно торцовое уплотнение.,разделяющее пространство уплотняемой и внешней сред, которое снабжено распределителем охлаждающей среды Ц.Недостатком его является то, чтокачественная работа распределителяохлаждающей среды существенно зависит от колебаний расхода охлаждающей среды через его окна и наиболееэффективна для определенного расчетного режйма. Процесс поддержания необходимого расхода охлаждающей средычерез распределитель является трудоемким. Кроме того, расчет размеровокон распределителя представляетопределенные трудности для конструктора.Цель изобретения - упрощение конструкции уплотнения.Эта цель достигается тем, чтораспределитель охтаждавлцей среды выполнен в виде камеры переменного по-,перечного сечения, образованной радиальной кольцевой выточкой в крышке корпуса насоса и наружной цилиндрической поверхностью невращающегося кольца. При этом распределитель в наибольших и наименьших своих проходных сечениях соединен соответственно с каналами подвода и отвода- охлаждающей средя, а камера уплотня" емой среды соединена с распределителем дроссельной кольцевой щелью.на фиг. 1 показано предлагаемое уплотнение, разрез; на фиг. 2 - разрез А-А на фиг. 1,Неподвижное. кольцо 1, установленное в крышке 2, и вращающееся кольцо 3, установленное на валу 4, разделя" ют пространство 5 и пространство б внешней среды. Пружина 7 обеспечивает постоянное поджатие колец 1 и 3 пары трения. В крышке 2 расположена эксцентричная относительно оси крышки кольцевая выточка, образующая совместно с наружной боковой периферией 8 невращающегося кольца 1 камеру 9 распределителя охлаждающей среды.подвод .охлаждающей среды в камеру 9 распределителя осуществляется по каналу 10, а отвод ее иэ камеры- через канал 11 и дроссельную цель 12.813057 7 Я ВНИИПИ Заказ 735/43 Тираж 1006 Подписное Филиал ППП "Патент",г. Ужгород,ул. Проектная, 4 Э процессе работы охлаждающая жидкость поступает в камеру 9 распределителя охлаждающей среды через канал 10 в месте наибольшего поперечного сечения и отводится из камеры через канал 11 в месте наименьшего поперечного сечения камеры, а также поступает в камеру уплотняемой сре,ды 5 истечением через дроссельную щель 12.Таким образом, скорость течения в камере 9 растет от места ее ввода к месту ее вывода. Учитывая, что температура охлаждающей среды увеличивается в направлении от места ввода среды к месту ее вывода, можно добиться равномерного охлаждения периФерии кольца эа счет роста скорости обтекаемого кольца охлаждающей средой от места ее ввода к месту ее вывода, т,е. обеспечить постоянство коэФФициента теплоотдачи с поверхности кольца. Такое конструктивное решение позволяет обеспечить постоянство коэФФициента теплоотдачи в широком диапазоне нагрузок по расходу охлаждающей среды через камеру 9 распределителя охлаждающей среды. Сопротивление дроссельной кольцевой щели истечению жидкости должно превышать сопротивление движению жидкости в распределителе"в 4-25 раэ. Такое соотношение выбрано из соображений технологичности изготовления деталей уплотнения и сопряженных с ним корпусных деталей насоса, а также возможности регулирования расходаохлаждающей среды с целью охлаждения рабочего стыка уплотнения. 5 Формула изобретенияТорцовое уплотнение, преимущественно для центробежных насосов, содержащее пару трения, состоящую иэвращающегося и неподвижного колец,О а также распределитель охлаждающейсреды, соединенный с каналами подвода и отвода охлаждающей среды, о т -л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, распреде 15 литель охлаждающей среды выполненв виде камеры переменного поперечного сечения, образованной радиальнойкольцевой выточкой в крышке корпусанасоса и наружной цилиндрической по 2 О верхностью невращающегося кольца,при этом распределитель в местах снаибольшими и наименьшими радиальными размерами соединен соответственнос каналами отвода и подвода охлаждающей среды, а камера уплотняемой средысоединена с распределителем дроссельной кольцевой щелью.Источники инФормации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке Р 2573556/25-08,кл. Е 16 3 15/34, 1978.

Смотреть

Заявка

2788171, 28.06.1979

ПРЕДПРИЯТИЕ ПЯ М-5356

МЕЛЬНИК ВИКТОР АЛЕКСАНДРОВИЧ, КРАСНОВ АНАТОЛИЙ ВИТАЛЬЕВИЧ

МПК / Метки

МПК: F16J 15/34

Метки: торцовое, уплотнение

Опубликовано: 15.03.1981
