B04B 7/02 — корпуса; крышки

Номер патента: 46746

Опубликовано: 30.04.1936

Автор: Горяев

МПК: A01J 11/16, B04B 7/02

Метки: гомогенизации, грязеочистителю, молока

...насаженного на горловую часть барабана грязеочистителя, в теле которого имеется канал с уширением на внешнем конце, в каковое уширение вставлена свернутая металлическая сетка или тамгон стеклянной ваты, служащий для разоивания жировых шариков молока, выходящего из грязеочистителя.На чертеже фиг. 1 изображает вид грязеочистите .:.:. в разрезе с приспособлением для гомогенизации молока и фиг. 2 - разрез части диска вышеуказанного приспособления,На верхнюю горловую часть ба рабана грязеочистителя насажен стальной диск а при помощи винтовой нарезки, В теле этого диска имеется канал б, который является продолжением выходного отверстия для молока из барабана грязеочистителя. На внешнем конце канал б имеет уширение в, в которое вставлена...

Номер патента: 177348

Опубликовано: 01.01.1965

Автор: Дик

МПК: B04B 7/02

Метки: крышки, открывания, центрифуги

...с траверсой. Та кая конструкция устройства обеспечивает автоматическое открывание крышки центрифуги только после полной остановки вала.На чертеже показана схема описываемого устройства, 20Устройство содержит траверсу 1, подпружиненную к корпусу 2 центрифуги, ленточный тормоз 3, смонтированный ца траверсе, два упора 4 и 5, установленные ца корпусе и ограничивающие вращение траверсы, направля ющие ролики б и 7, в которых перемещается траверса, ц золотник 8 со штоком 9, шарнирно соединенный с траверсой.Тормоз включает в себя упор 10, тормозную ленту 1, тормозной цилиндр 12, барабан 13 3 ц пружину 14, закрепленную на траверсе, обеспечцвающую равцоме рабаном ц тормознойПрц выключенной це цым валом траверса п цы 15 поворачивается ра 4, а...

Номер патента: 322217

Опубликовано: 01.01.1971

Авторы: Зайцев, Шабалин

МПК: B04B 7/02

Метки: крышкой, между, поршня, саморазгружаюшвгося, сепаратора, стыка, торцом, уплотнения, центробежного

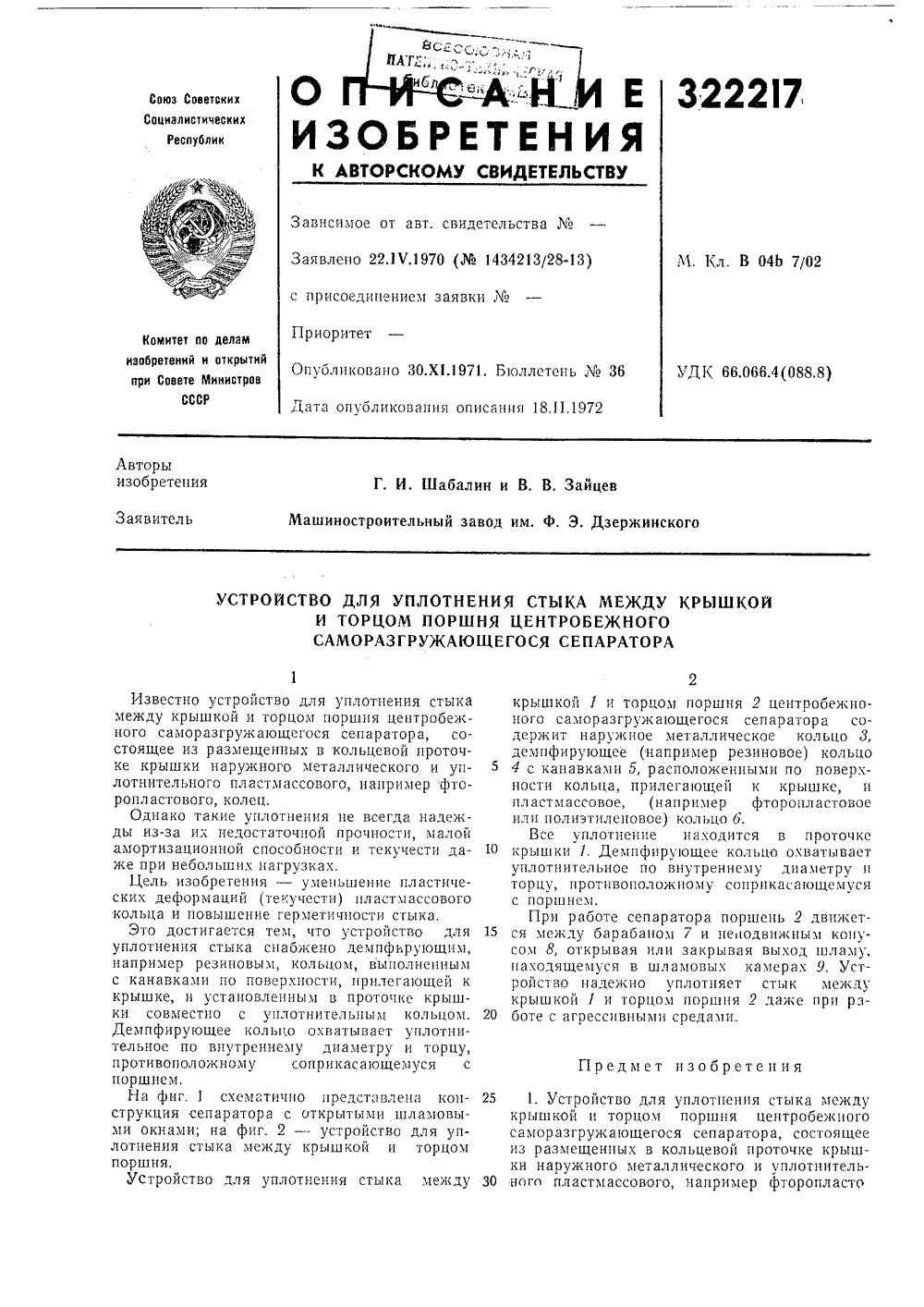

...торцом саморазгружающего из размещенных в ки наружного метал 30 ного пл астм ассовог стыка между нтробеж ного а, состоящее точке крыш- уплотнитель- фторопласто уплотнения поршня ц ся сепаратор ольцевой пр лического инапример Известно устроиство для уплотнения стыка между крышкой и торцом поршня центробежного саморазгружающегося сепаратора, состоящее из размещенных в кольцевой проточке крышки наружного металлического и уплотнительного пластмассового, например фторопластового, колец,Однако такие уплотнения е всегда надежды из-за их недостаточной прочности, малой амортизационной способности и текучести даже при неоольших нагрузках,Цель изобретения - уменьшение пластических деформаций (текучести) пластмассового кольца и повышение...

Номер патента: 340453

Опубликовано: 01.01.1972

МПК: B04B 1/02, B04B 7/02

Метки: лабораторная, центрифуга

...с прокладкой 2, установленного в камере, ротора 3, крышечки 4, выполненной в виде предохранительной плиты с теплоизолирующим слоем и снабженной рока 5 К установлена на направующисви пазами 7, снаб и 9, расположенными кой, Направляющие свяи планками 10 с рамкой корпусу центрифугами при помощи шарниров 12. Внутри рамки 11 расположен эксцентрик 13, установленный на валу ,4 электродвигателя 15. На захвате 9смонтирован коиечный вьвключатель 1 б.Центрифуга работает следующим образом.Крышку 4, перемещая по направляющихтб, устанавливают над камерой 1, которая за. крывается. При получении сигнала от конечного выключателя 16, что происходит при10 размещении роликов 5 в факсврующих пазах7, автоматически включается электродвигатель 15. Установленный...

Номер патента: 342675

Опубликовано: 01.01.1972

Авторы: Метёлкин, Пандырев

МПК: B04B 1/04, B04B 7/02

Метки: 342675

...местные завихрения, прелятствующие равномерному отложению частиц загрязнения жидкости на стенки ротора и ухудшающие процесс очистки.В предлагаемой центрифуге для повышепня качества очистки патрубки для отвода жидкости из ротора вмоптнрованы в отражатель.На чертеже представлена описываемая центрифугапродольный разрез.Ротор 1 центрифуги с колонкой 2 установлены на оси т в подшипниках скольжения 4. Внутри ротора расположен отражатель б. В отражателе предусмотрены отверстия для размещения в них патрубков б для отвода жидкости, концы которых снабжены соплами 7 для гидрореактивного привода ротора центрифуги.Центрифуга работает следующим образом.Загрязненная жидкость системы смазки двигателя внутреннего сгорания по осевым и радиальным...

Номер патента: 344630

Опубликовано: 01.01.1972

Авторы: Иностранец, Иностранна, Федеративна

МПК: B04B 1/06, B04B 7/02

Метки: j-центрифуга, всесоюзная, вяевтнотекйнннснкп

...расположенных цапф 5 укреплено в подшипниках б, опирающихся на установленные на фундаменте пружинные элементы 7.Приводом центрифуги может быть, например, гидродвигатсль 8 (фпг. 1). Его устанавливают ниже барабаня и связывают корпус барабана с корпусом двигателя полыми рычагами, спужящ 11 м 11 Одповрс.1 сн 110 для ОтВОдя от насоса п подвода к нему масла. На конце вала гидродвигателя установлена ступица 10, несугцая с помощью спицы 11 барабан центрифуги. На корпусе размещено приспособление 12, для выгрузки кристаллов.Привод выполняют в виде электродвигателя 13, установленного над барабаном на основании (фиг. 2). В этом случае вращениебарабану передается через карданный вал 14, образованный из двух телескопически связанных частей и...

Номер патента: 1063468

Опубликовано: 30.12.1983

Автор: Иванов

МПК: B04B 7/02

Метки: вакуумная, ультрацентрифуга

...1, состоящий иэ трех частей:рабочей 2,опорной 3 и камеры 4 отбора с устройствами для подачи разделяемой смеси и отбора фракций (последние не показаны) . Внутри рабочейчасти 2 корпуса размещен ротор 5,который упруго соединен посредствомсильфона б со шпинделем 7, выполненным полым, Шпиндель 7 установлен вопорной части 3 корпуса на газовомподшипнике с вакуумными уплотнениями 8 и 9.Вакуумное уплотнение 8 междурабочей 2 и опорной 3 частями корпуса представляет собой динамическое уплотнение, образованное нанесенными на внутреннюю поверхностьопорной части 3 корпуса винтовымиканалами, обеспечивающими возможноать откачивания воздуха из внутренней полости корпуса. Вакуумноеуплотнение 9 между опорной частью 3корпуса и камерой 4...

Номер патента: 1296228

Опубликовано: 15.03.1987

Авторы: Заозерский, Иванов, Неймарк

МПК: B04B 7/02

Метки: вакуумная, ультрацентрифуга

...струнами, прикрепленными внутри него к крайним гофрам параллельно оси.20На фиг. 1 изображена ультрацентрифуга, продольный разрез; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - устройство фиксациираспорных колец.Вакуумная ультрацентрифуга содержит вакуумированный цилиндрический корпус 1, размещенный внутри него ротор 2 и шпиндель 3 с приводом (не показан). Ротор 2 связан со шпинделем 3 посредством силь- фона 4, а шпиндель 3 выполнен полым и установлен в корпусе 1 на газовом под- ЗО шипнике в вакуумных уплотнениях 5 и 6. При этом сильфон 4 снабжен металлическими струнами 7, прикрепленными внутри него к крайним гофрам 8 параллельно оси.В центральной части шпинделя 3 установлены патрубки для подвода 9 разделяемой 35 смеси и отбора 10 и 11...

Номер патента: 1562028

Опубликовано: 07.05.1990

Автор: Кравец

МПК: B04B 7/02

Метки: блокировки, крышки, центрифуги

...9 и шток 8 не поднив мается.Как только угловая скорость вращенияротора 3 повысится и станет больше, чем 0,1 с , отверстие 12 в камере 11 будет и 5 чаще перекрь 1 ваться выступами диска 13.В результате давления в трубопроводе 22 повысится и мембрана 9 со штоком 8 поднимутся и последний войдет в кольцевую кал навку 7 поршня 16, фиксируя таким об 10 разом крышку 1 в закрытом положении.После завершения обработки продукта,закрывают приводной вентиль 18, открывают тормозной вентиль 23 и ротор 3 центрифуги постепенно затормаживается. Хотя при закрытии приводного вентиля 18 напор в трубопроводе 19 упадет до нуля, поршень 16 гид роцилиндра 15 по-прежнему будет удержит ваться штоком 8 в крайнем левом положея нии до тех пор, пока угловая...

Номер патента: 1687298

Опубликовано: 30.10.1991

Авторы: Бутакова, Волков, Зозин, Сухов, Шмелев

МПК: B04B 5/04, B04B 7/02

Метки: ротор, центрифуги

...разрушения крепления крышки и срыв ее с корпуса в случае разгерметизации хотя бы одной из емкостей и истечения из нее в полость ротора разделяемойЖНС,Целью изобретения является повышение надежности ротора.Для достижения поставленной цели у ротора центрифуги. содержащего корпус с кольцевым пазом по периферии торца и полостями для герметичных емкостей с разделяемой жидкостью, крышку с кольцевым выступом на периферии и кольцевое уплотнение, размещенное под выступом крышки в пазу корпуса, периферийная часть крышки выполнена в виде мембраны.На фиг.1 представлен ротор, осевое сечение; на фиг.2 - узел 1 на фиг.1. Ротор содержит корпус 1 с полостями 2для герметичных емкостей с разделяемой ЖНС, На верхнем торце корпуса по периферии выполнен...

Номер патента: 1717243

Опубликовано: 07.03.1992

Авторы: Бубнов, Вотинов, Исаров

МПК: B04B 7/02, B04B 9/00

Метки: маятниковая, центрифуга

...а именно гаситель колебаний высотных сооружений. На высотном сооружении, например, на трубе или мачте укреплена кольцевая емкость в виде тора, частично заполненная жидкостью, Поскольку удары жидкости о стенки емкости и колебания сооружения происходят в противофазах, гаситель снижает колебания в горизонтальной плоскости, Гаситель предназначен для снижения 5 10 15 20 25 30 35 40 45 50 55 только горизонтальных колебаний, причеммалой частоты.Известна маятниковая центрифуга, вкоторой в качестве амортизаторов применяют пружинностержневые подвески. Но и сих помощью не удается значительно снизить вибрации, так как податливость такихамортизаторов не одинакова в разных направлениях, Погасить вертикальные колебания практически не удается.Цель...
