Соединение деревянных элементов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 808615
Автор: Судаков
Текст

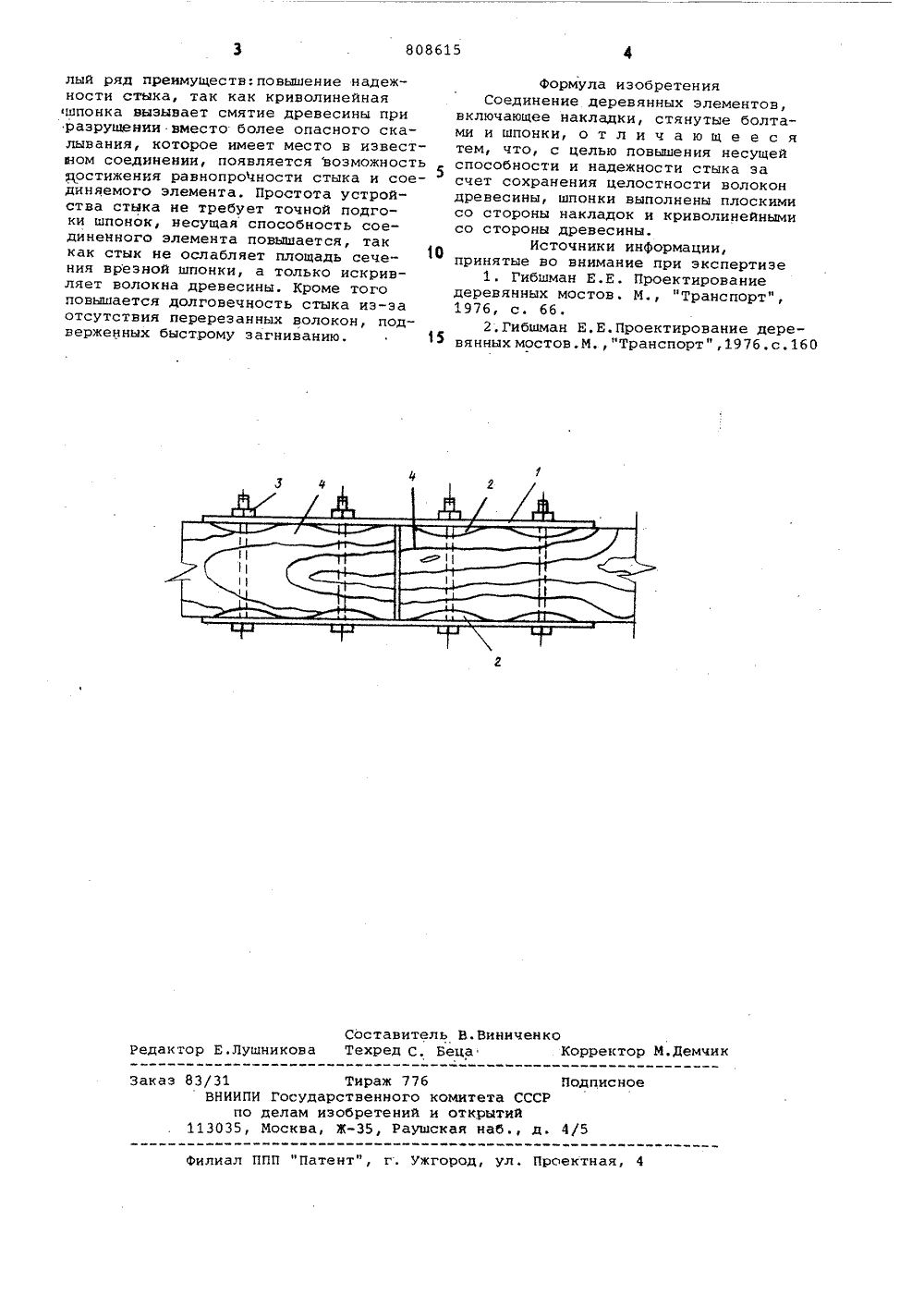

. Соцналнстнческна Веспублнк ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ С ЯЬСТВУ(22) Заявлено 030479 (21 2744303/29-33с присоединением заявки Ко(5 ЦМ. Нл. Е 04 В 1/38 Государственный комитет СССР по делам изобретений и открытий(71) Заявител абаровскнй орденаинститут им енина политехническиВ.И,Ленина 4) СОЕДИНЕНИЕ ДЕРЕВЯННЫХ ЭЛЕМЕНТОВ с 25 Изобретение относится к строительству, а именно к соединению элементов деревянных конструкций.Известна конструкция стыка деревянных элементов на колодках, нагелях, пластинчатых шпонках, которые осуществляют передачу усилий за счет врезания соединительных элементов в массив элементов конструкции 11 .Недостатками устройства являются сложность изготовления стыка, необходимость изготовления соединительных элементов колодок, шпонок), а также ослабление элементов конструкции врубками, зарезаниями и т.д. 1Наиболее близким по технической сущности к предлагаемому является соединение растянутых элементов при помощи стальных накладок и приварен,ных к ним стальных шпонок, которые 20 врезаются с двух сторон н соединяете элементы и стягиваются болтами, при этом усилие передается стыком за чет работы древесины между шпонкаГ 23Недостатками данного стыка являются ослабление конструкции врубками, трудность передачи большого усилия стыком через скалывание древесины, необходимость высокой точности изго товления стыка и низкая долговечностьперерезанных нолокон древесины.Цель изобретения - увеличение несущей способности и надежности стыказа счет сохранения целостности волокон древесины.Поставленная цель достигается тем,что стальные шпонки выполнены плоскими со стороны накладок и криволинейными со стороны древесины.На чертеже изображена конструкциястыка деревянных элементов, общийвид.Конструкция стыка включает накладки 1, шпонки 2, болты 3 и соединительные элементы 4.В процессе эксплуатации усилие передается с накладки 1 на древесинучерез криволинейную шпонку 2, котораячерез надавливание и трение криволинейной поверхности передает продольное и касательное усилие,Выполнение соединения таким образом позволяет в процессе устройствастыка, не делая врубок, силой натяжения соединительных болтон достигатьвмятия криволинейных шпонок н древесину без разрыва волокон.При применении данного соединениядеревянных элементов достигается це808615 Составитель В.ВиниченкоРедактор Е.Лушникова Техред С. Беца Корректор М.Демчик Заказ 83/31 Тираж 776 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 лый ряд преимуществ:повышение надежности стыка, так как криволинейнаяшпонка вызывает смятие древесины приразрушении вместо более опасного скалывания, которое имеет место в известном соединении, появляется возможностьцостижения равнопрочности стыка и соединяемого элемента. Простота устройства стыка не требует точной подгоки шпонок, несущая способность соединенного элемента повышается, таккак стык не ослабляет площадь сечения врезной шпонки, а только искривляет волокна древесины. Кроме тогоповышается долговечность стыка из-заотсутствия перерезанных волокон, подверженных быстрому загниванию, 15 Формула изобретенияСоединение деревянных элементов,включающее накладки, стянутые болтами и шпонки, о т л и ч а ю щ е е с ятем, что, с целью повышения несущейспособности и надежности стыка засчет сохранения целостности волокондревесины, шпонки выполнены плоскимисо стороны накладок и криволинейнымисо стороны древесины.Источники информации,принятые во внимание при экспертизе1. Гибшман Е.Е. Проектированиедеревянных мостов. М., "Транспорт",1976, с. 66.2.Гибшман Е.Е.Проектирование деревянных мостов.М., "Транспорт", 1976. с. 160
СмотретьЗаявка
2744303, 03.04.1979
ХАБАРОВСКИЙ ОРДЕНА ЛЕНИ-HA ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТИМ. B. И. ЛЕНИНА
СУДАКОВ ВЛАДИМИР ИГНАТЬЕВИЧ
МПК / Метки
МПК: E04B 1/38
Метки: деревянных, соединение, элементов
Опубликовано: 28.02.1981
Код ссылки
<a href="https://patents.su/2-808615-soedinenie-derevyannykh-ehlementov.html" target="_blank" rel="follow" title="База патентов СССР">Соединение деревянных элементов</a>
