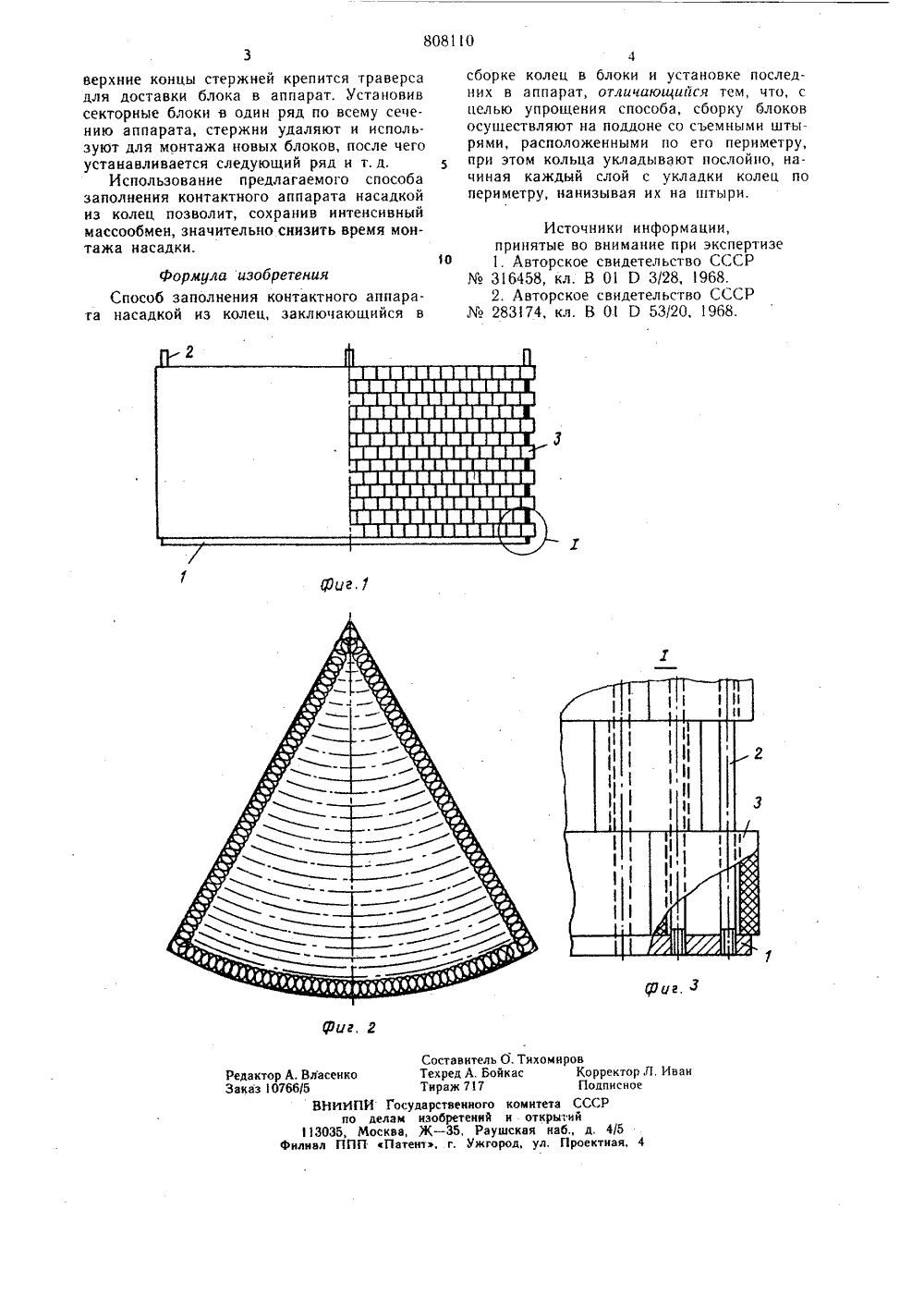

Способ заполнения контактного аппа-pata насадкой из колец

Номер патента: 305511

Опубликовано: 01.01.1971

Авторы: Андреев, Власов, Елагин, Кондратюк, Никовский

МПК: H01B 19/00

Метки: блоков, колец, контактных

...этого при большом количестве токоподводоз приходится увеличивать внутренний, а следовательно и наруНный диаметр колец блока, Увелиеиие диаметра колец блока пропорционально увеличивает момент трения коллекторного устройства, что снижает точность приборов (увеличение дрейфа гироскопов и статических ошибок оказывающих приборов),Описываемый способ отличается от известных тем, что кольца с необходимым шагом запрессозывают по наружному диаметру в цилиндрическое отверстие матрицы, обрабатыва ют матрицу с установленньви кольцами антиадгезионным составом и выталкивают готовый блок из форхы.Это позволяет упростить технологическийпроцесс, пОВысить надежность и каество, 10 уменьшить габариты.На чертеже изображена матрица с кольцаКольца / с...

Номер патента: 1781087

Опубликовано: 15.12.1992

Авторы: Запоточный, Сеник

МПК: B42C 9/00

Метки: блоков, скрепления

...обогревом, заклейка корешка полоской бумаги илиокантовка блока, или приклейка мягкойоболочки, Машина может работать с горячими и холодными клеями, включаться в поточную линию или выполнять процессы как операционная машина. Прочность книжного блока по указанному способуоценивается усилием образованных связей между клеевой пленкой и единичнымиволокнами отдельных листов после торшонирования,Машина для скрепления блоков попредлагаемому способу (фиг.1, 2) содержиттранспортирующее устройство 1 для зажима и переноса блоков к технологиче"ким 5 позициям, устройстводля фрезеровайия накорешке блока 2, включающее цилиндр 3 с набором дисковых инструментов 4, привод. цилиндра (на чертеже не показан). Клеевойаппарат 5 содержит ванну 6 с...

Номер патента: 259156

Опубликовано: 01.01.1970

Автор: Гавриш

МПК: G11B 5/23

Метки: блока, магнитныхголовок, ферритовых

...ц скрепления упомя, отличаош,ийсе тем совмещения осевых дагнцтных головок в твляют электронным доль осевых линий зоров,товленцявок путепстержне1 а ццх обв головокмцаундомбеспеченцязазоровце осущесаемьв вабочих за Известны способы изготовления блока ферритовых магнитных головок путем закрепления на одном и том же стержне феррцтовых колец с укрепленными на них обмотками, прорезания рабочих зазоров и скрепления этик колец компаундом.С целью обеспечения совмещения осевых линий рабочих зазоров магнитных головок в блоке по предлагаемому способу, рабочие зазоры прорезаются црц помощи электронного луча, который перемещается вдоль осевых линий этих зазоров.Описываемый способ изготовления блока магнитных головок состоит в следующем. 1-1 а...

Номер патента: 579856

Опубликовано: 05.11.1977

Авторы: Кевинь, Рональд, Стефен

МПК: B01D 53/20

Метки: аппарата, контактного, насадка

...ширины элемента 1, что обеспечивает само ориентацию насадки в слов. Количество ребер может быть равно четырем, шести или более в зависимости от диаметра трубчатого элемента. Ребра могут быть обьединены в группы, сдвинутые одна относительно другой по И высоте (фиг, 4 и 5), При этом ребра группы, расположенной выше, размещены между ребрами нижней группы, Внутри трубчатого элемента 1 установлены пересекающиеся с ребрами 2 кольцевые перегородки 3, повы швющие жесткость насадки и предназначенные для турбулизации потока жидкости,В стенках трубчатого элемента 1 выполнены отверстия 4, которые в зависимости от диаметра элемента могут быть расположены в 5 один или,более рядов, На наружной поверхности трубчатого элемента 1 могут быть выполнены...

Номер патента: 706873

Опубликовано: 30.12.1979

Авторы: Епишкин, Раков, Труфанов, Якштас, Ясинавичюс

МПК: G11B 5/42

Метки: блока, головок, магнитных

...пластины из немагнитного материала и далее держатели разъединяют,при этом сердечники устанавливают в подготовленные пазы до их сопряжения с упорной пластиной.5 На фиг. 1 показаны скрепл держатели головок; на фиг. 2 - д ублока,образующие БМГ,Первоначально скрепляют между собойдержатели 1, в которых потом выполняют,например, путем фрезерования пазы 2 и 3.Затем к стенкам 4 прикрепляют пластины 5и снова после этого держатели разъединяют. В пазы 2 помещают сердечники 6, а вс катушками 8 вдвигают в пазы до тех пор, пока они не войдут в плотный контакт с пластинами 5. Наконец, БМГ собирают вновь, вставляя прокладку 9 между плоскостями разъема 10, ио, если плоскости разьема былидо этого обработаны недостаточно чисто, то перед сборкой можно...
