Регулируемый гидротрансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 804959
Авторы: Демидов, Пресман, Тарнопольский
Текст

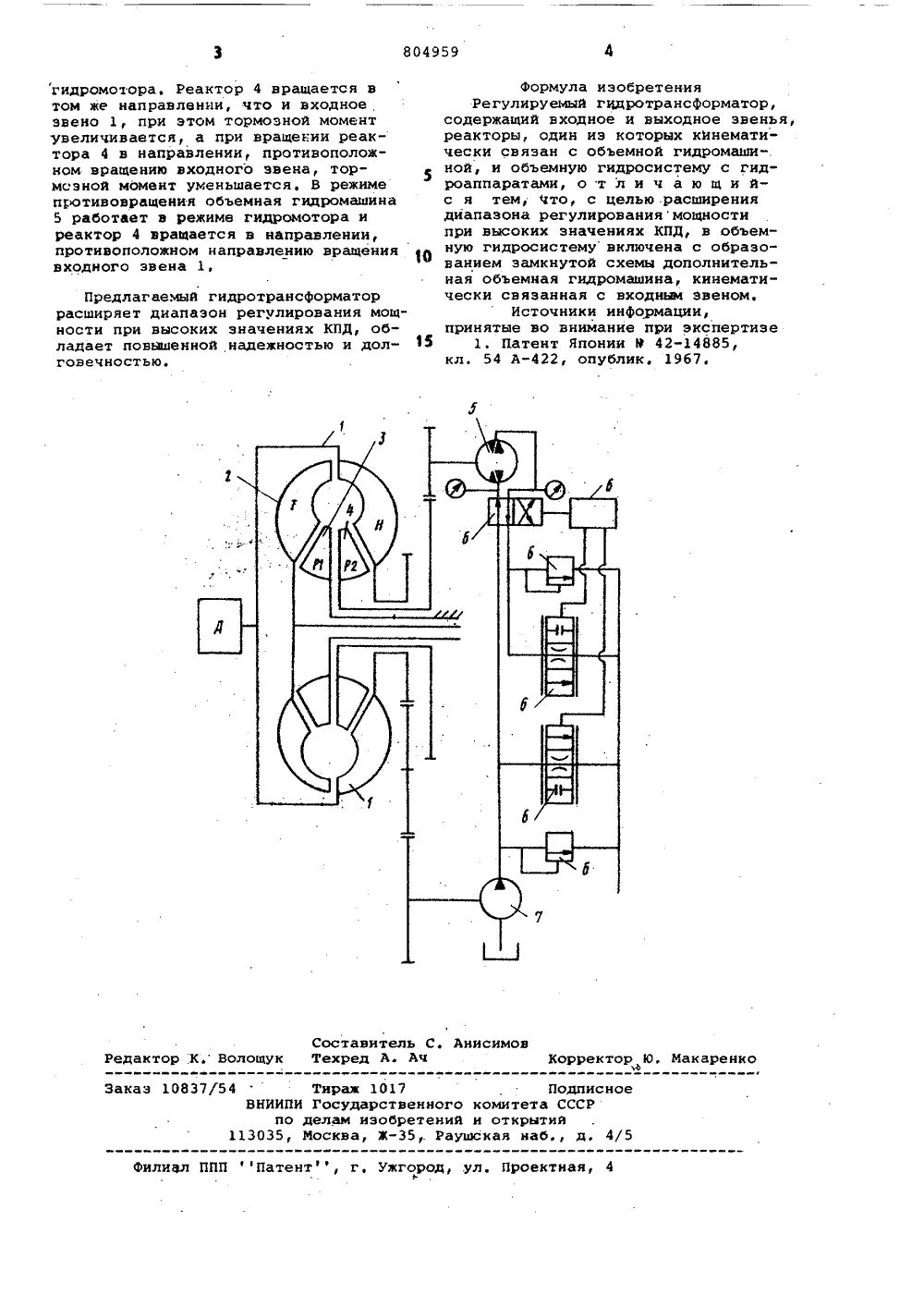

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ВТВЛЬСТВУ Сафз Советскик Сфциалистичесйик Рвснубаик(51)М. К . с присоединением заявки Йо Г 16 Н 47/04 Государственный комитет СССР по делам изобретений(54) РЕГУЛИРУЕМЫЙ ГИДРОТРАНСФОРМАТОР Изобретение относится к энергетическому машиностроению и может бытьиспользовано в передачах строительных и дорожных машин.5Известен регулируемый гидротрансформатор, содержащий входное и выходное звенья, реакторы, один иэ которых кинематически связан с объемнойгидромашиной, и объемную гидросистему с гидроаппаратами (1.Недостатком таких гидротрансформаторов является то, то у них регулирование достигается изменениемчастоты вращения одного иэ реакторов,которое не зависит от частоты вращения входного звена,Цель изобретения - расширение диапазона регулирования мощнооти при высоких значениях КПД,Поставленная цель достигается тем, что в объемную гидросистему включена с образованием замкнутой схемы дополнительная объемная гидро- машина, кинематически связана с входным звеном.На чертеже представлена схема регулируемого гидротрансформатора.Регулируемый гидротрансформатор содержит входное и выходное звенья 1 и 2 соответственно, реакторы 3 и4, один из которых кинематическисвязан с объемной гидромашиной 5,и объемную гидросистему с гидроаппаратами 6, причем в объемную гидросистему включена с образованием замкнутой схемы дополнительная объемная гидромашина 7,кинематически связанная с входнымзвеном 1,Регулируемый гидротрансформаторработает следующим образом.На тяговом режиме объемная гид-ромашина 5 работает в режиме насоса. Реактор 4 вращается в том женаправлении, что и входное звено 1.Весь расход объемной гидромашины 7проходит через гидроаппараты 6 кгидротрансформаторупри этом объемная гидромашина 5 и реактор 4 останавливаются, и гидротрансформаторпередает минимальную мощность. Помере снижения в гидросистеме давления управления реактор 4 начинаетвращаться в сторону входного звена1 и при вращении реактора 4 со скоростью входного звена 1 гидротранс,форматор передает максимальную мощ,ность На обгонном режиме объемнаягидромашина 5 работает в режиме804959 оставнтель С. Анисимовехред А. Ач Корре Редактор К, Воло Макаренко Тираж 1017 Подпис ВНИИПИ Государственного комитета СССР по делам изобретений и открытиЯ 113035, Москва, Ж,. Раушская наб., д, акаэ 10837/54 илиал ППП Патент ужгород, .ул, Проектна гидромотора. Реактор 4 вращается втом же направлении, что и входноезвено 1, при этом тормозной моментувеличивается, а при вращении реактора 4 в направлении, противоположном вращению входного звена, тормсэной момент уменьшается, В режимепротивовращения объемная гидромашина5 работает в режиме гидромотора иреактор 4 вращается в направлении,противоположном направлению вращениявходного звена 1. Предлагаемый гидротрансформатор расширяет диапазон регулирования мощности прн высоких значениях КПД, обладает повжиенной надежностью и дол говечностью,формула изобретенияРегулируемый гидротрансформатор,содержащий входное и выходное звенья,реакторы, один из которых кинематически связан с объемной гидромашиной, и объемную гидросистему с гидроаппаратами, о т л и ч а ю щ и йс я тем, что, с целью .расширениядиапазона регулированиямощностипри высоких значениях КПД, в объемную гндросистемувключена с образованием замкнутой схемы дополнительная объемная гидромашина, кинематически связанная с входным звеном.Источники информации,принятые во внимание при экспертизе1. Патент Японии 9 42-14885,кл, 54 А, опублик, 19 б 7.
СмотретьЗаявка
2503617, 04.07.1977
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙИНСТИТУТ СТРОИТЕЛЬНОГО И ДОРОЖНОГОМАШИНОСТРОЕНИЯ
ТАРНОПОЛЬСКИЙ ВАЛЕРИЙ МЕНДЕЛЕЕВИЧ, ПРЕСМАН МИХАИЛ СЕМЕНОВИЧ, ДЕМИДОВ ВЛАДИМИР ЯКОВЛЕВИЧ
МПК / Метки
МПК: F16H 47/04
Метки: гидротрансформатор, регулируемый
Опубликовано: 15.02.1981
Код ссылки
<a href="https://patents.su/2-804959-reguliruemyjj-gidrotransformator.html" target="_blank" rel="follow" title="База патентов СССР">Регулируемый гидротрансформатор</a>
