Устройство для срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

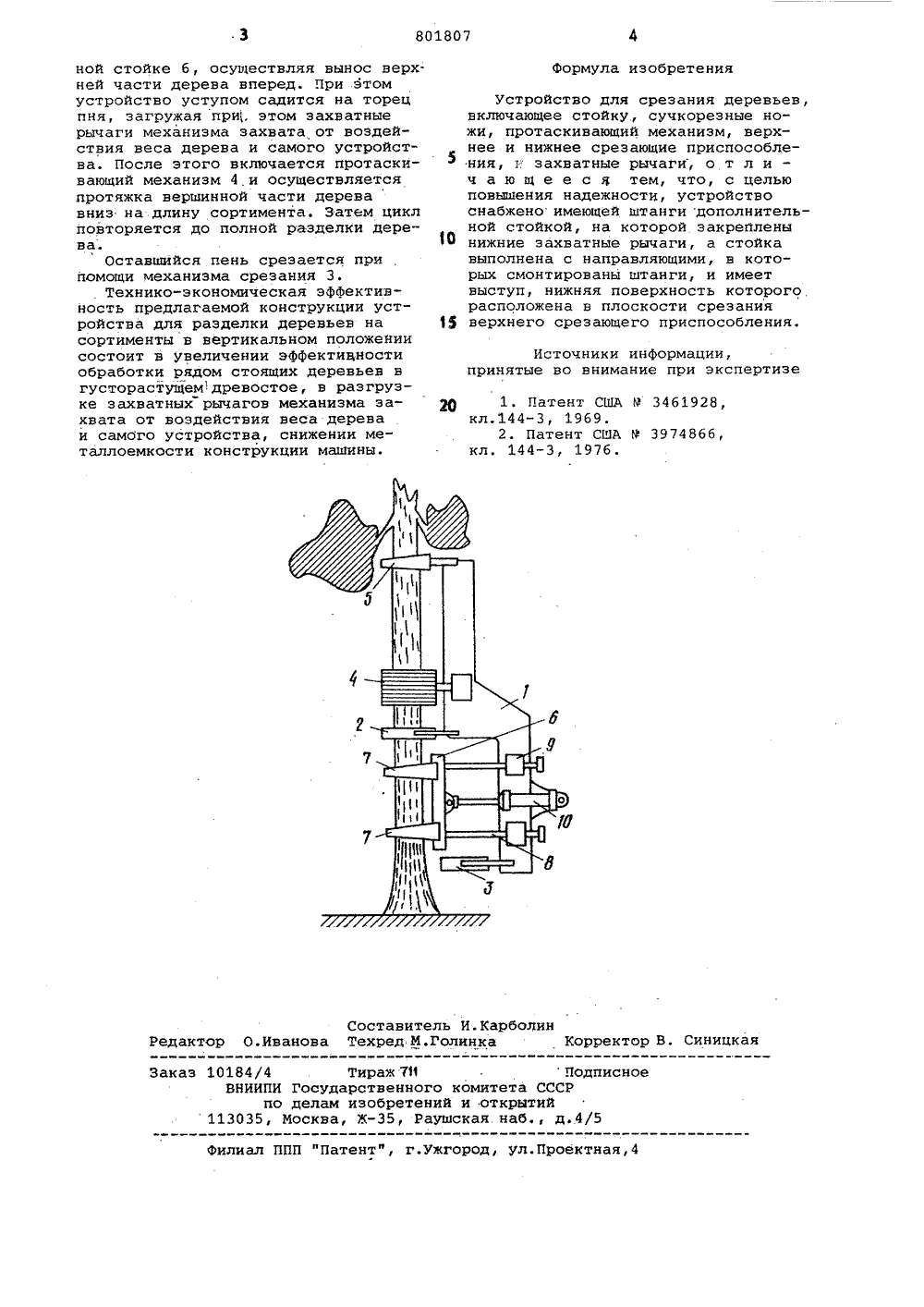

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВ ИЗЛЬСТВУСоюз Советских Соцнмнстнческнх Рвснубпнк(22) ЗаЯвлено 30. 05. 79 (21) 2771828/29-15с присоединением заявки йф(23) Приоритет -Опубликовано 070281, Бюллетень ЙЯ 5Дата опубликования описания 07,0281 1,51) М. Кл.з А 01 6 23/08 Государственный комитет СССР по Аедам изобретений и открытий(72) Авторы изобретения Ленинградская ордена Ленина лесотехническая академия им. С.М.Кирова(54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ 15 20 Изобретение относится к технологическому оборудованию лесозаготовительных машин и может быть использовано в лесной промышленности.Известно устройство для срезанияи разделки деревьев, включающее самоходное шасси, стойку, на которойустановлены механизмы захвата, срезания и протяжки, а также обрезкисучьев 1 .Известно также устройство длясрезания деревьев, включающее стойку, сучкорезные ножи, протаскивающий механизм, верхнее и нижнее срезающие.приспособления и захватныерычаги 2 .Недостатком известных устройствявляется затрудненность обработкирядом стбящих деревьев, а также воздействие изгибающего. момента от веса дерева и самого устройства назахватные рычаги.Цель изобретения . - Устранение.нышеперечисленных недостатков,Для этого устройство. снабженоимеющей штанги дополнительной стойкой, на которой закреплены нижниезахватные рычаги, а стойка выполнена с направляющими, в которых смонттированы штанги, и имеет выступ,нижняя поверхность которого расположена в плоскости срезания верхнего срезающего приспособления.На чертеже изображен общий вид устройства.Настойке 1 расположены срезающие приспособлеиия 2,3,протаскивающий механизм 4, а также сучкорезные ножи 5. На дополнительной стойке б установлены захватные рычаги 7. Дополнительная стойка б посредством штанг 8 имеет воэможность перемещения по направляющим 9, горизонтально установленным на стойке 1 при помощи привода, например, гидроцилиндра 10.Устройство для срезания деревьев работает следующим образом.При работе машины под пологом леса устройствонапример при помощи гидроманипулятора, наводится на де- ренО, подлежащее разделке на сортименты. Захватные рычаги 7, сучкорезные вожи 5 рябухи протаскинающего механизма 4 прижимаются к стволу дерева. Затем включается срезающее приспособление 2 н .перерезает дерево на определенной высоте, после чего при включении,гидроцилиндра 10 стойка 1 перемещается к дополнитель801807 Формула изобретения Составитель И.Карболин О.Иванова Техред М.Голинка Корректор В.да к Заказ 10184/4 ВНИИПИ по113035, Тираж 7 ИГосударственного коделам изобретений иосква, Ж, Раушск По тета СССР ткрытий наб., д.4ное ал ППП "Патент", г.ужгород, ул.Проектная,4 ной стойке 6, осуществляя вынос верхней части дерева вперед. При этом устройство уступом садится на торец пня, загружая при, этом захватные рычаги механизма захвата от воздействия веса дерева и самого устройства. После этого включается протаскивающий механизм 4,и осуществляется протяжка вершинной части дерева вниз на длину сортимента, Затем цикл повторяется до полной разделки дерева.Оставшийся пень срезается при помощи механизма срезания 3.Технико-экономическая эффективность предлагаемой конструкции устройства для разделки деревьев на 1 сортименты в вертикальном положении состоит в увеличении эффективности обработки рядом стоящих деревьев в густорастущемдревостое, в разгрузке захватных рычагов механизма за- ;щ хвата от воздействия веса дерева и самого устройства, снижении металлоемкости конструкции машины. Устройство для срезания деревьев, включающее стойку, сучкорезные ножи, протаскивающий механизм, верхнее и нижнее срезающие приспособления, г захватные рычаги, о т л и - ч а ю щ е е с я тем, что, с целью повышения надежности, устройство снабженоимеющей штанги дополнительной стойкой, на которой. закреплены нижние захватные рычаги, а стойка выполнена с направляющими, в которых смонтированы штанги, и имеет выступ, нижняя поверхность которого расположена в плоскости срезания верхнего срезающего приспособления. Источники информации,принятые во внимание при экспертизе
СмотретьЗаявка
2771828, 30.05.1979
ЛЕНИНГРАДСКАЯ ОРДЕНА ЛЕНИНА ЛЕСОТЕХ-НИЧЕСКАЯ АКАДЕМИЯ ИМ. C. M. КИРОВА
ОРЛОВ СЕРГЕЙ ФЕДОРОВИЧ, ГУЦЕЛЮК НИКОЛАЙ АРСЕНТЬЕВИЧ, ТРОЯЗЫКОВ ВЛАДИСЛАВ МИХАЙЛОВИЧ, ЛЯМИН ИГОРЬ ВЛАДИМИРОВИЧ, КРАЛИН ВИКТОР СЕРГЕЕВИЧ
МПК / Метки
МПК: A01G 23/08
Опубликовано: 07.02.1981
Код ссылки
<a href="https://patents.su/2-801807-ustrojjstvo-dlya-srezaniya-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для срезания деревьев</a>
