Способ испытания на герметичностьс использованием галоидного тече-искателя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 796678
Авторы: Муравьев, Подрубалов
Текст

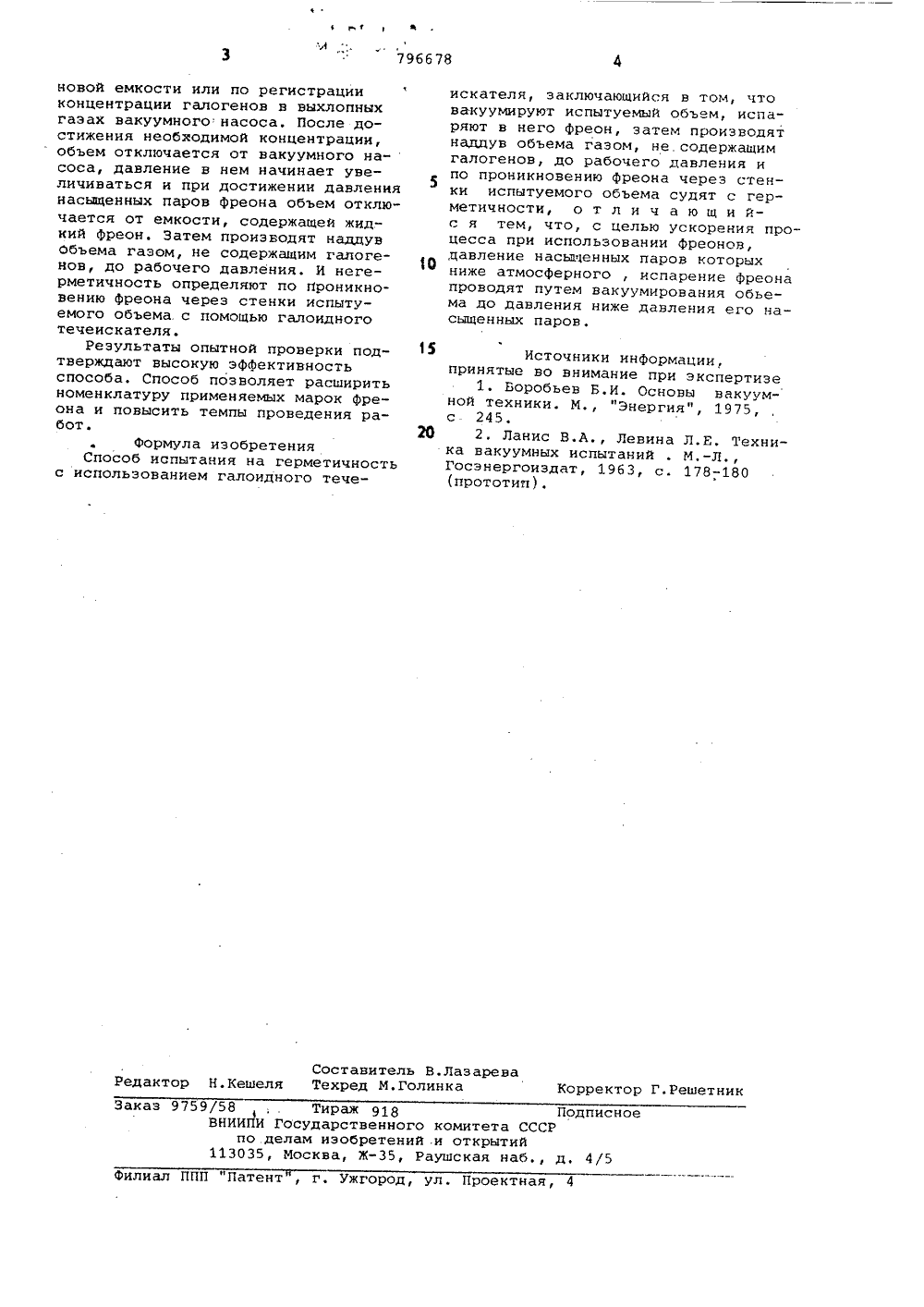

Союз Светскик Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ВТИЛЬСТВУ н 11796678 51)М, К,з С 01 М 3/02(22) Заявлено 110379 (21) 2735900/25-28с присоединением заявки Йо(23) ПриоритетОпубликовано 15.01.81. Бюллетень й 9 2Дата опубликования описайия 25. 01. 81 Государственный комитет СССР по делам изобретений и открытий(54) СПОСОБ ИСПЫТАНИЯ НА ГЕРМЕТИЧНОСТЬ С ИСПОЛЬЗОВАНИЕМ ГАЛОИДНОГО ТЕЧЕИСКАТЕЛЯ Изобретение относится к испыта- тельной технике и, в частности, к испытаниям на герметичность.Известен способ испытания на герметичность, заключающийся в том, что испытуемый объем, заполненный атмосферным воздухом, надувают парами фреона до рабочего давления и по проникновению фреона через стенки изделия судят о негерметичности 11 .Наиболее близким к предлагаемому по технической сущности и достигаемому результату является способ испытания на герметичность с использованием галондного течеискателя, заключающийся в том, что вакуумируют испытуемый объем, испаряют в него фреон, эате производят наддув объема газом, не содержащим галогенов, до рабочего давления и по проникновению фреона через стенки испытуемого объема судят о герметичности (2 .Недостатком известных способов является то, что онн иеключают применение фреонов, давление насыщенныХ паров которых прй комнатной температуре ниже атмосферного, так как в этом случае невоэможно наполнить испытуемый объем парами фреона эасчет его испарения.Наполнение объема фреона за счетдиффузии - процесс настолько длительный, что его нельзя применятьв условиях производства.Цель изобретения - ускорение процесса при использовании фреонов,давление насыщенных паров которыхниже атмосферного.Указанная цель достигается тем,что испарение фреона проводят путем вакуумнрования объема до давления ниже давления его насыщенных15 паров,Способ осуществляется следующимобразом.Откачивают объем до давления ниже давления насыщенных паров фрео 20 на, которое ниже атмосферного, на"пример до 100-200 тор, испытемыйобъем соединяют с емкостью, содержащей фреон. Испарение фреона проводят путем вакуумирования объемадо давления ниже давления его насыщенных паров. Контроль эа концентрацией паров фреона в испытуемом объеме осуществляется по количеству испарившегося фреона, например, поЗО изменению уровня жидкости во фреоЗаказ 9759/58 ;, Тираж 918 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений .и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП "Патент , г, Ужгород, ул . Проектная, 4 новой емкости или по регистрации концентрации галогенов в выхлопных газах вакуумного: насоса. После достижения необходимой концентрации, объем отключается от вакуумного насоса, давление в нем начинает увеличиваться и при достижении давления насыщенных паров фреона объем отключается от емкости, содержащей жидкий фреон. Затем производят наддув Объема газом, не содержащим галогенов, до рабочего давления. И негерметичность определяют по Проникновению фреона через стенки испытуемого объема с помощью галоидного течеискателя.Результаты опытной проверки подтверждают высокую эффективность способа. Способ позволяет расширить номенклатуру применяемых марок фреона и повысить темпы проведения работ. Формула изобретения Способ испытания на герметичностьс использованием галоидного течеискателя, заключающийся в том, чтовакуумируют испытуемый объем, испаряют в него фреон, затем производятнаддув объема газом, не. содержащимгалогенов, до рабочего давления ипо проникновению фреона через стенки испытуемого объема судят с герметичности, о т л и ч а ю щ и йс я тем, что, с целью ускорения процесса при использовании фреонов,давление насыщенных паров которыхниже атмосферного , испарение фреонапроводят путем вакуумирования обьема до давления ниже давления его насыщенных паров. Источники информации,принятые во внимание при экспертизе1. Воробьев Б.И. Основы вакуумной техники. М "Энергия", 1975,с 245.2. Ланис В.А., Левина Л.Е, Техника вакуумных испытаний . М.-Л.,Госэнергоиздат, 1963, с. 178-180
СмотретьЗаявка
2735900, 11.03.1979
ПРЕДПРИЯТИЕ ПЯ В-8685
МУРАВЬЕВ ИВАН ФЕДОРОВИЧ, ПОДРУБАЛОВ ВАЛЕРИЙ КОНСТАНТИНОВИЧ
МПК / Метки
МПК: G01M 3/02
Метки: галоидного, герметичностьс, использованием, испытания, тече-искателя
Опубликовано: 15.01.1981
Код ссылки
<a href="https://patents.su/2-796678-sposob-ispytaniya-na-germetichnosts-ispolzovaniem-galoidnogo-teche-iskatelya.html" target="_blank" rel="follow" title="База патентов СССР">Способ испытания на герметичностьс использованием галоидного тече-искателя</a>
