Способ неразрушающего контролямагнитных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

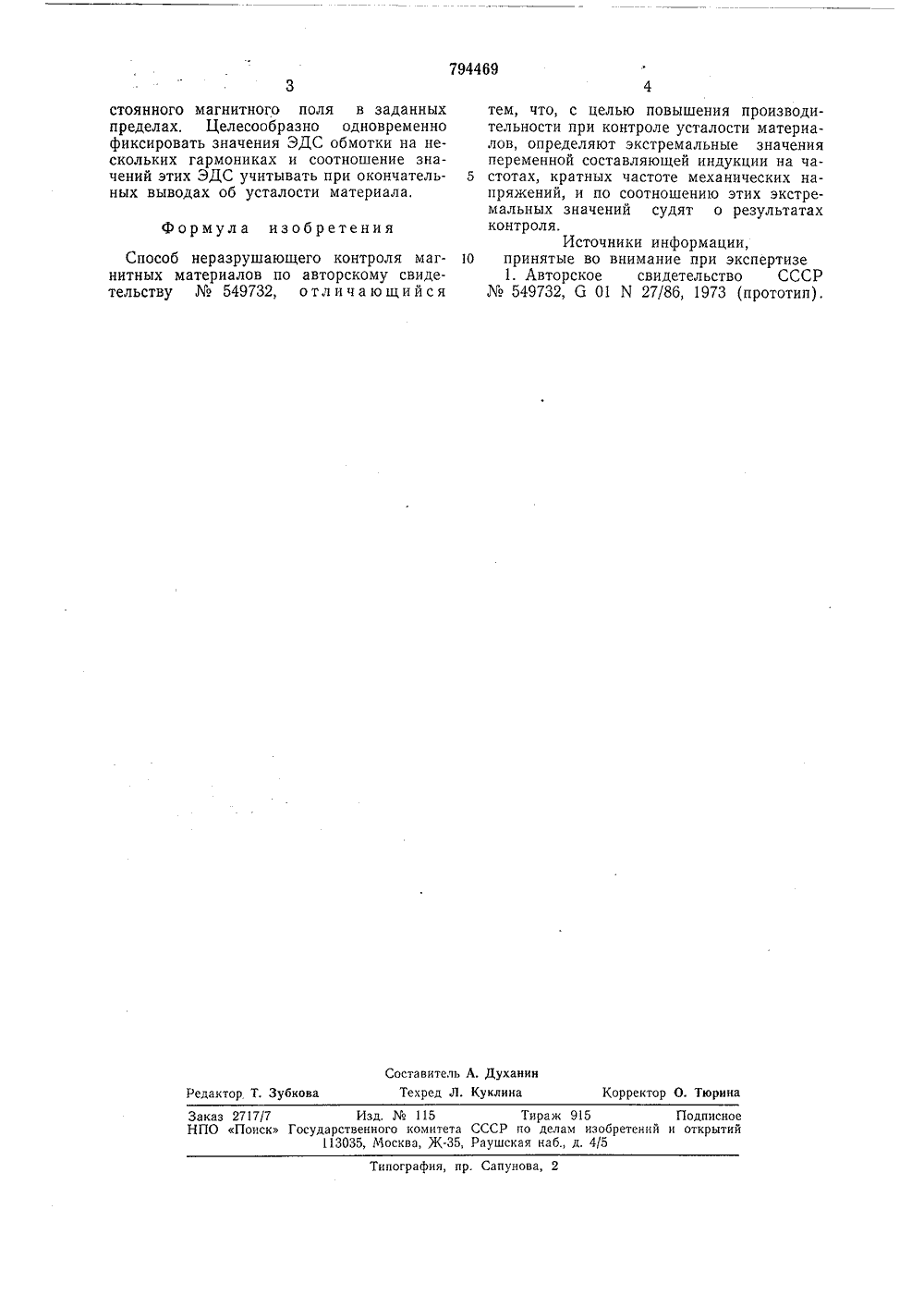

ОПИСАНИЕИЗОБР ЕТЕ НИ ЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ рц 794469 Ссюа Сааатских Сациалистических Республикс присоединением заявкитет (23) Приорите ииык кСР Государс ний(088.8) Бюллетень1 писания 07,01.8 делам из ткрыти 2) Авторы изобретени В. В, Нассонов и В. ф. Новиков) Заявитель Тюменский индустриальный институт им. Ленинского комсом(54) СПОСОБ НЕРАЗРУШАЮЩЕГО К МАГНИТНЫХ МАТЕРИАЛО РОЛЯ Изоб относится к средствам не- контроля и испытания ферматериалов электромагнит- и и может быть использоваеления усталости конструкмеханических напряжении, и по соению этих экстремальных значений о результатах контроля,етени ающег тных етодаопред стоте отно судя разруш ром агн ными м но для ций. произсти маИз основного изобретения по авт. св.549732 известен способ неразрушающего контроля магнитных материалов, заключающийся в том, что контролируемый ма О териал помещают в постоянное магнитное поле и создают в материале механические напряжения с помощью ультразвуковых колебаний, а о механических свойствах материала судят по величине переменной со ставляющей индукции в нем 11.Недостатком известного способа является низкая производительность контроля усталости материалов, так как необходимо относительно длительное воздействие ульт развуковых колебаний, чтобы зарегистрировать изменение прочности материала в режимах, эквивалентных испытаниям на усталость.Цель изобретения - повышениеводительности при контроле усталотериалов.Это достигается тем, что определяют экстремальные значения переменной составляющей индукции на частотах, кратных ча Пример.Контролируемый образец материала помещают в постоянное магнитное поле и возбуждают в этом образце механические напряжения, например, ультразвуковым преобразователем. Образец охватывают обмоткой, в которой возбуждается ЭДС, пропорциональная переменной составляющей магнитной индукции в материале, Последняя изменяется вследствие магнитоупругого эффекта, возникающего при воздействии на структуру материала механических напряжений (ультразвуковых колебаний).Анализатором спектра определяют экстремальные значения переменной составляющей индукции на частотах, кратных частоте ультразвуковых колебаний (механических напряжений), и по соотношению этих экстремальных значений судят об усталости материала.Рекомендуется также учитывать при этом нелинейный режим магнитомеханического взаимодействия в ферромагнитном материале, т. е. регистрировать анализатором спектра также и гармоники ЭДС обмотки при изменении напряженности по794469 формула изобретения Составитель А, Духанин Техред Л. КуклинаКорректор О. Тюрина Редактор Т, Зубкова Заказ 2717/7 Изд. Юе 115 Тираж 915 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 стоянного магнитного поля в заданных пределах. Целесообразно одновременно фиксировать значения ЭДС обмотки на нескольких гармониках и соотношение значений этих ЭДС учитывать при окончательных выводах об усталости материала. Способ неразрушающего контроля магнитных материалов по авторскому свидетельству549732, отличающийся тем, что, с целью повышения производительности при контроле усталости материалов, определяют экстремальные значенияпеременной составляющей индукции на ча 5 стотах, кратных частоте механических напряжений, и по соотношению этих экстремальных значений судят о результатахконтроля,Источники информации,10 принятые во внимание при экспертизе1. Авторское свидетельство СССР549732, б 01 М 27/86, 1973 (прототип),
СмотретьЗаявка
2746730, 02.04.1979
ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ ИНСТИТУТИМ. ЛЕНИНСКОГО КОМСОМОЛА
НАССОНОВ ВАЛЕРИЙ ВИКТОРОВИЧ, НОВИКОВ ВИТАЛИЙ ФЕДОРОВИЧ
МПК / Метки
МПК: G01N 27/90
Метки: контролямагнитных, неразрушающего
Опубликовано: 07.01.1981
Код ссылки
<a href="https://patents.su/2-794469-sposob-nerazrushayushhego-kontrolyamagnitnykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Способ неразрушающего контролямагнитных материалов</a>
