Триггер

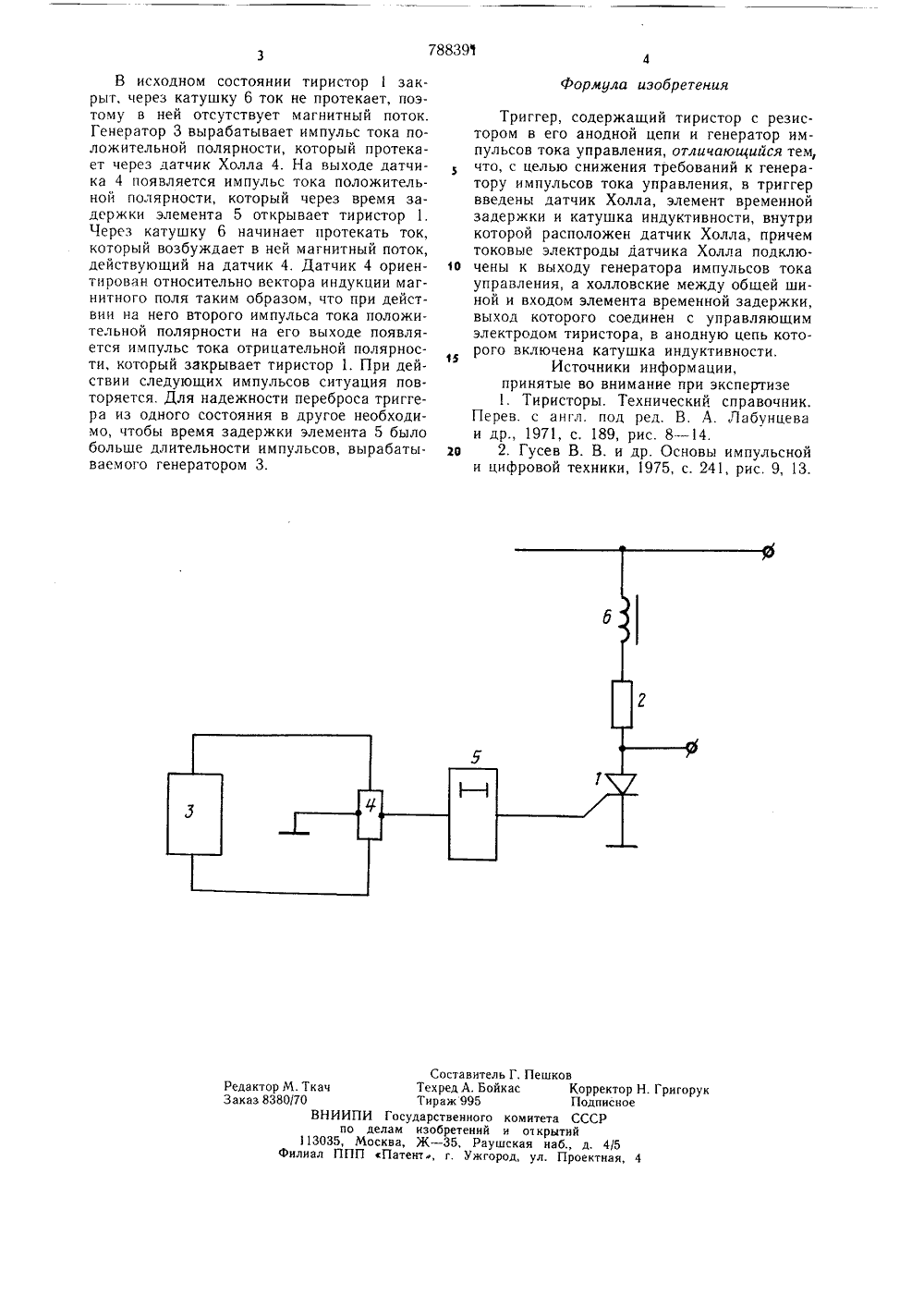

ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 1 и 788391 61) Дополнительное к авт. свид-ву -1.79 (21) 2716544/18-21аявки-) Заявлено 2 3 К 23/08 присоединением Государственный комите Приоритет лам изобретенийи открытий 3) УДК 621,374 (088.8) 15.12.80. Бюллетень46вания описания 25.12.80 публикован ата опубли 72) Автор изобретени ирко(71 ите 54) ТРИ ГГ Изобретение относится к импульсной технике и может быть использовано в различных устройствах дискретной автоматики.Известен триггер, содержащий тиристоры, резисторы, диоды и конденсатор, импульсный трансформатор 11.Недостаток. триггера - необходимость генератора импульсов тока управления чередующейся полярности,Известен также триггер, содержащий тиристор, резисторы и генератор импульсов тока управления 2.Недостаток триггера - повышенные требования к параметрам импульсов генератора тока управления, полярность которых долж на быть строго чередующейся.Цель изобретения - снижен ний к генератору импульсов то чика Холла подклю ра импульсов тока кие между общей ш временной задержк динен с управляющ в анодную цепь ко ка индуктивности. На чертеже представлена функционая схема устройства. В триггер, содержащий тиристор 1 с резистором 2 в его анодной цепи и генератор 3 импульсов тока управления, введены датчик Холла 4, элемент 5 временной задержки и катушка 6 индуктивности, внутри которой расположен датчик Холла 4, причем токовые электроды датчика 4 подключены к выходу генератора 3, а холловские между шиной и входом элемента 5 временной задержки, выход которого соединен с управляющим электродом тиристора 1, в анодную цепь которого включена катушка 6 индуктивности.Устройство работает следующим образом. ие требовака управлеПоставлены в триггер, сод ром в его анод сов тока управ элемент време дуктивности, в чик Холла, присто- ульлла,ин- дат- датая цель достигается тем ержащий тиристор с рез ной цепи и генератор имп ления, введены датчик Хо иной задержки и катушк нутри которой расположе ичем токовые электроды чены к выходу генератоуправления, а холловсиной и входом элемента и, выход которого соем электродом тиристора, орого включена катуш788391 Формула изобретения Составитель Г. Пешков Редактор М. Ткач Техред А, Бойкас Корректор Н. Григорук Заказ 8380/70 Тираж 995 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4В исходном состоянии тиристор 1 закрыт, через катушку 6 ток не протекает, поэтому в ней отсутствует магнитный поток. Генератор 3 вырабатывает импульс тока положительной полярности, который протекает через датчик Холла 4. На выходе датчика 4 появляется импульс тока положительной полярности, который через время задержки элемента 5 открывает тиристор 1. Через катушку 6 начинает протекать ток, который возбуждает в ней магнитный поток, действующий на датчик 4. Датчик 4 ориентирован относительно вектора индукции магнитного поля таким образом, что при действии на него второго импульса тока положительной полярности на его выходе появляется импульс тока отрицательной полярности, который закрывает тиристор 1. При действии следующих импульсов ситуация повторяется. Для надежности переброса триггера из одного состояния в другое необходимо, чтобы время задержки элемента 5 было больше длительности импульсов, вырабатываемого генератором 3. Триггер, содержащий тиристор с резистором в его анодной цепи и генератор импульсов тока управления, отличающийся тем,что, с целью снижения требований к генератору импульсов тока управления, в триггервведены датчик Холла, элемент временнойзадержки и катушка индуктивности, внутрикоторой расположен датчик Холла, причемтоковые электроды датчика Холла подклю 16 чены к выходу генератора импульсов токауправления, а холловские между общей шиной и входом элемента временной задержки,выход которого соединен с управляющимэлектродом тиристора, в анодную цепь которого включена катушка индуктивности.15Источники информации,принятые во внимание при экспертизе1. Тиристоры, Технический справочник.Перев. с англ. под ред. В. А. Лабунцеваи др., 1971, с. 189, рис. 8 - 14,20 2. Гусев В. В. и др. Основы импульснойи цифровой техники, 1975, с. 241, рис, 9, 13.
