Способ измерения плоских концевых мер и диаметров шариков методом интерференции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 78518
Автор: Коломийцев
Текст

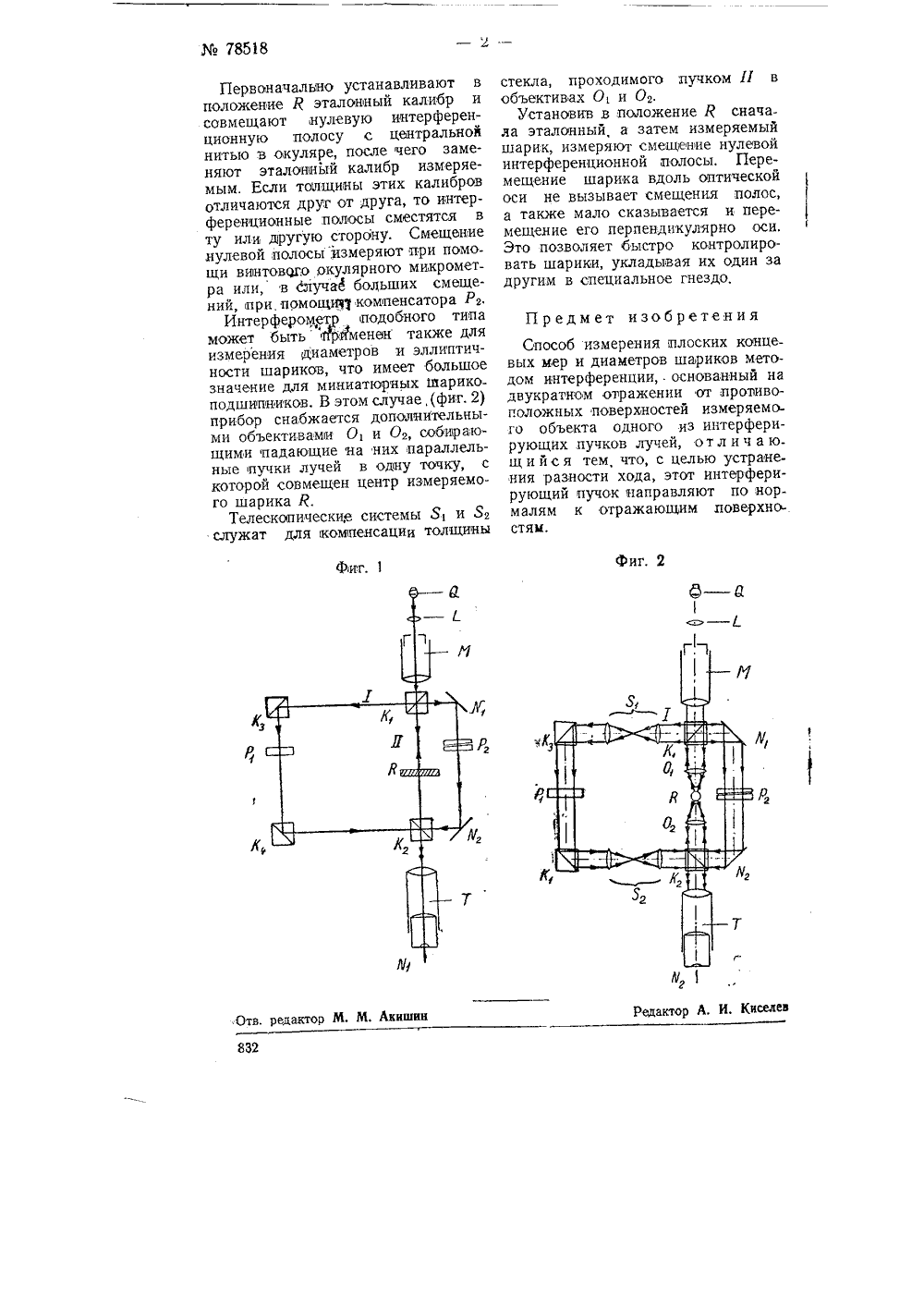

И 78518 Класс 42 Ь, 12 СССР СПОСОБ ИЗМЕРЕНИЯ ПЛОСКИХ КОНЦЕВЫХ МЕРИАМЕТРОВ ШАРИКОВ МЕТОДОМ ИНТЕРФЕРЕНЦИИ аявлено 28 ноября 1946 года в Минис и приборостроения заО 748 Опубликовано 28 февраля 1950 ерство машиностроения349912)года Предметом изобретения является способ измерения плоских концевых мер и диаметров шариков, основанный на явлении интерференции. Известны того же назначения способы измерения плоских концевых мер и диаметров шариков методом интерференции, основанные на двукратном отражении от противоположных поверхностей измеряемо го объекта одного из интерферирую щих пучков лучей,В предлагаемом способе измерения плоских концевых мер и диаметров шариков отраженный пучок лучей идет обратно по прежнему направлению, Блатодаря этому один из интерферирующих лучей дважды отр ажа ется от . противоположных поверхностей концевой меры, падая по нормалям к этим поверхностям. Это позволяет применить данный метод для измерения диаметров шариков.На фиг. 1 и 2 изображена оптическая схема интерферометра, ис пользуемого для осуществления способа, в двух вариантах исполнения.Я - лампочка накаливания 1. - конденсорная линза, М - коллиматор Кь Кь Кг и К 4 - кубики с полупрозрачной диагональю, Ж и У 2 - плоские зеркала с наружным алюминированием, Я - измеряемая плитка Иогансона, Р - стеклянная плоскопараллельная пластинка, Р, - клиновый компенсатор, Т в зрительная трубка.Кубик К, разделяет падающий на него параллельный пучок лучей на два пучка. Пучок 1 после отражений от диагоналей четырех кубиков падает в зрительную трубку Т,Пучок 11 проходит через кубик Кь отражается от первой по верхности калибра Р, после чего последовательно отражается от диаго.нали кубика Кот зеркал У 1 и фз, от диагонали кубика Кя и,падает на вторую поверхность калибра Я, от разившись от которой, проходит че.рю;кубик Кя и падает в зрительную трубку. Пучки 1 и П интерферируют между собой, Кубики Кз и К 4 служат для компенсации толщины стекла, проходимого пучком П в кубиках К и К 2, а также и для соответствующего ослабления пучка 1.В окуляр зрительной трубки видна система прямых интерференционных полос, ширину и наклон которых можно регулировать, например, поворотами кубика К 483178518 фог, 1 фиг. 2 р, мКА, И, Киселев Реда Первоначально устанавливают в положение Я эталонный калибр и совмещают пулевую интерференционную полосу с центральной нитью в окуляре, после чего заменяют эталонный калибр измеряемым. Если толщины этих калибров отличаются друг от друга, то интерференционные полосы сместятся в ту или другую сторону. Смещение нулевой полосы измеряют при помощи ввнтовсго окулярного микрометра или, в случае больших смещений, при помощищ компенсатора РИнтерферометр подобного типа может бытьйрименен также для измерения диаметров и эллиптич- ности шариков, что имеет большое значение для миниатюрных 1 йарико подшипников. В этом случае, (фиг. 2) прибор снабжается дополнительными объективами 01 и 02, собирающими падающие на них параллельные пучки лучей в одну точку, с которой совмещен центр измеряемого шарика Я.Телескопические системы 5, и 5 служат для компенсации толщины Отв. редактор М. М. Акиши стекла, проходимого пучком П в объективах О и 02,Установив в положение Я сначала эталонный, а затем измеряемый шарик, измеряют смещенне нулевой интерференционной полосы, Перемещение шарика вдоль оптической оси не вызывает смещения полос, а также мало сказывается и перемещение его перпендикулярно оси. Это позволяет быстро контролировать шарики, укладывая их один за другим в специальное гнездо. Предмет изобретения Способ измерения плоских концевых мер и диаметров шариков методом интерференции, . основанный на двукратном отражении от противоположных поверхностей измеряемого объекта одного из интерферирующих,пучков лучей, от л и ч а ю. щ и й с я тем, что, с целью устранения разности хода, этот интерферирующий пучок направляют по нормалям к отражающим поверхно-. стям.
СмотретьЗаявка
0748, 25.11.1946
Коломийцев Ю. В
МПК / Метки
МПК: G01B 11/08
Метки: диаметров, интерференции, концевых, мер, методом, плоских, шариков
Опубликовано: 01.01.1949
Код ссылки
<a href="https://patents.su/2-78518-sposob-izmereniya-ploskikh-koncevykh-mer-i-diametrov-sharikov-metodom-interferencii.html" target="_blank" rel="follow" title="База патентов СССР">Способ измерения плоских концевых мер и диаметров шариков методом интерференции</a>
