Устройство для присоединения источника информации в распределительной сети с сетевым трансформатором
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 777773
Автор: Пономарев
Текст

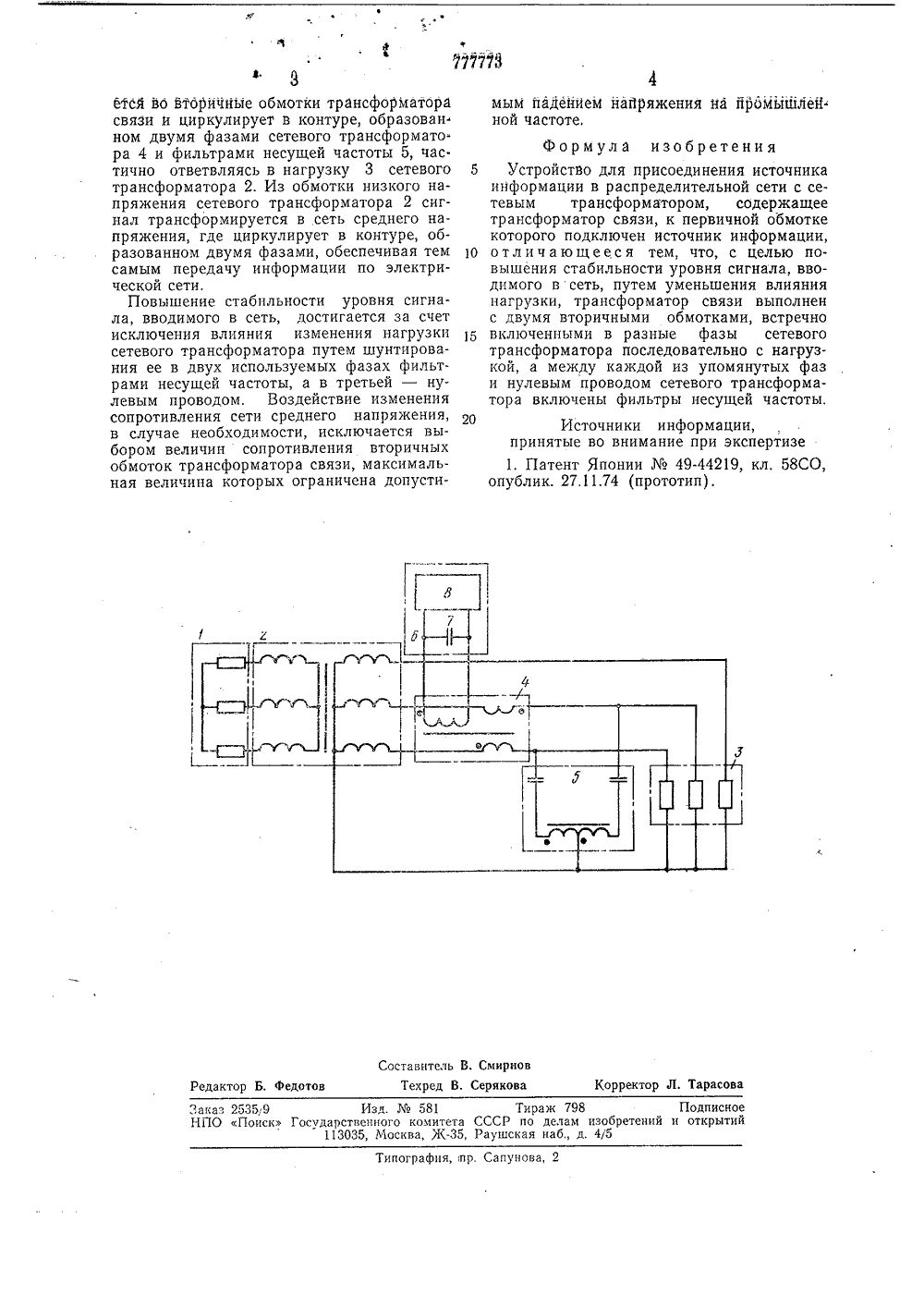

ОПИСА ИЕ ИЗОБРЕТЕН И Я Союз Советских Социалистических республик(45) Дата опубликования описания 07.11.80.94(088.8) по делам изобретений н открытий(54) УСТРОЙСТВО ДЛЯ ПРИСОЕДИНЕНИЯ ИСТОЧНИКА ИНФОРМАЦИИ В РАСПРЕДЕЛИТЕЛЬНОЙ СЕТИ С СЕТЕВЫМ ТРАНСФОРМАТОРОМИзобретение относится к телемеханике иавтоматике электрических систем, можетбыть использовано при передаче информации по распределительным сетям среднегонапряжения,5Известно устройство для присоединенияисточника информации в распределительной сети с сетевым трансформатором, содержащее трансформатор связи, к первичной обмотке которого подключен источник 10информации 1.о Недостатком известного устройства является зависимость сопротивления нагрузкигенератора информационного сигнала отвеличины сопротивления нагрузки сетевого 15трансформатора, что приводит к изменениюуровня вводимого в сеть сигнала.Целью настоящего изобретения являетсяповышение стабильности уровня сигнала,вводимого в сеть, путем уменьшения влияния нагрузки.Поставленная цель достигается тем, чтов устройстве для присоединения источникаинформации в распределительной сети с сетевым трансформатором, содержащем 25трансформатор связи, к первичной обмоткекоторого подключен источник информации,транформатор связи выполнен с двумя вторичными обмотками, встречно включенными в разные фазы сетевого трансформатора 30 Н - -н 777773 последовательно с нагрузкой, а между каждой из упомянутых фаз и нулевым проводом сетевого трансформатора включены фильтры несущей частоты.На чертеже представлена схема устройства для присоединения источника информации в распределительной сети с сетевым трансформатором.Устройство содержит электрическую сеть среднего напряжения 1 с присоединенным к ней сетевым трансформатором 2, к которому со стороны низкого напряжения последовательно с нагрузкой 3 в две фазы включены вторичные обмотки трансформатора связи 4, Между указанными фазами и нулевым проводом параллельно нагрузке 3 включены последовательные 1.С-фильтры несущей частоты 5, а к первичной обмотке трансформатора связи 4 подключен источник информации 6, содержащий компенсирующий конденсатор 7 и генератор информационного сигнала 8.Устройство работает следующим образом.Сигнал от генератора информационного сигнала 8 источника информации 6 подается на параллельный резонансный контур, образованный компенсирующим конденсатором 7 и первичной обмоткой трансформатора связи 4. Далее сигнал трансформиру/5 Тирах 798СССР по деламРаушская наб., д ака 253519 Изд.581 ПО Поиск Государственного комит 113035, Москва, Жипография, пр. Сапунова, 2 вется вб вторйчные обмотки трансформатора связи и циркулирует в контуре, образован ном двумя фазами сетевого трансформато ра 4 и фильтрами несущей частоты 5, частично ответвляясь в нагрузку 3 сетевого трансформатора 2. Из обмотки низкого напряжения сетевого трансформатора 2 сигнал трансформируется в сеть среднего напряжения, где циркулирует в контуре, образованном двумя фазами, обеспечивая тем самым передачу информации по электрической сети,Повышение стабильности уровня сигнала, вводимого в сеть, достигается за счет исключения влияния изменения нагрузки сетевого трансформатора путем шунтирования ее в двух используемых фазах фильтрами несущей частоты, а в третьей - нулевым проводом. Воздействие изменения сопротивления сети среднего напряжения, в случае необходимости, исключается выбором величин сопротивления вторичных обмоток трансформатора связи, максимальная величина которых ограничена допустимым падением йафяжения на йромышлей.ной частоте. Формула изобретения5 Устройство для присоединения источникаинформации в распределительной сети с сетевым трансформатором, содержащеетрансформатор связи, к первичной обмоткекоторого подключен источник информации,10 отличающееся тем, что, с целью повышения стабильности уровня сигнала, вводимого в сеть, путем уменьшения влияниянагрузки, трансформатор связи выполненс двумя вторичными обмотками, встречно15 включенными в разные фазы сетевоготрансформатора последовательно с нагрузкой, а между каждой из упомянутых фази нулевым проводом сетевого трансформатора включены фильтры несущей частоты.Источники информации,принятые во внимание при экспертизе1, Патент Японии49-44219, кл, 58 СО,опублик. 27,11,74 (прототип).
СмотретьЗаявка
2146871, 20.06.1975
ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ ИМ. Г. М. КРЖИЖАНОВСКОГО
ПОНОМАРЕВ АЛЕКСАНДР МИХАЙЛОВИЧ
МПК / Метки
МПК: H02J 13/00
Метки: информации, источника, присоединения, распределительной, сетевым, сети, трансформатором
Опубликовано: 07.11.1980
