Торцовое уплотнение

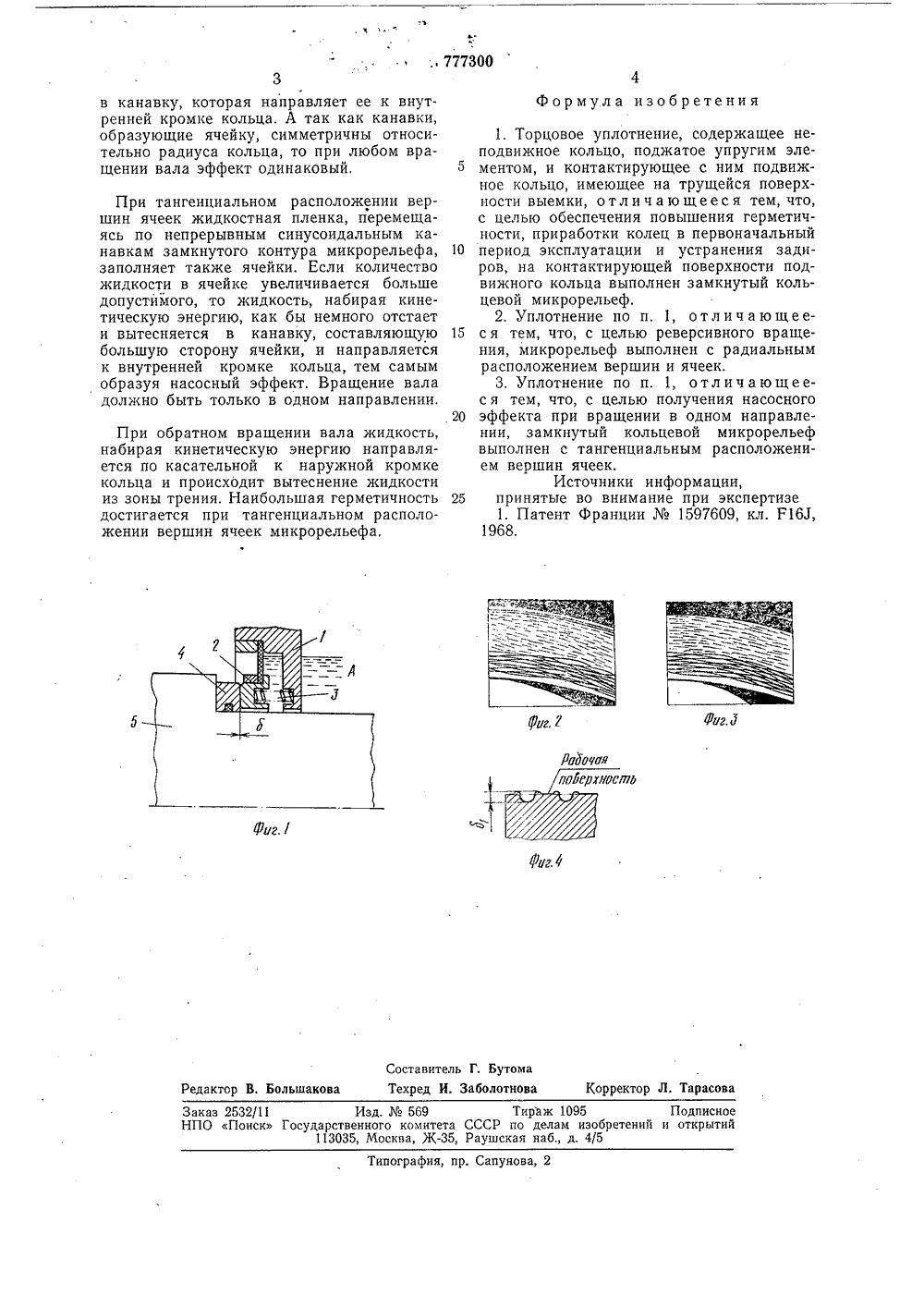

1 ц 777300 о и и сХии"е ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(22) Заявлено 19.01.76 (21) 2322561/25 1)М 1 лзГ 16,1 15/34 присоединением заявки Гче 2729343/08 Государственный комитет) Приорите СССР по делам наобретенн и открытий. Шитман, В, Е, Ильиных, Ю. А. Маношкин и Г, С, Брайнин 71) Заявител 54) ТОРЦОВОЕ УПЛОТНЕНИЕ пруним 5 ейся Изобретение относится к области уплотнительной техники,Известно торцовое уплотнение, содержащее неподвижное кольцо, поджатое угим элементом, и контактирующее сподвижное кольцо, имеющее на трущповерхности выемки 1.Известное торцовое уплотнение не может обеспечить полной герметичности, таккак форма выемок не обеспечивает удержанне жидкостной пленки и получениягидравлического затвора.Цель изобретения - обеспечение повышения герметичности, приработки колец впервоначальный период эксплуатации и 15устранение задиров на трущихся поверхностях,Указанная цель достигается тем, что наконтактирующей поверхности подвижногокольца выполнен замкнутый кольцевой 20микрорельеф с радиальным и тангенциальным расположением вершин и ячеек.На фиг. 1 изображен общий вид торцового уплотнения; на фиг. 2 - микрорельеф срадиальным расположением вершин ячеек; 25на фиг. 3 - микрорельеф с тангенциальным расположением вершин ячеек на фиг.4 - сечение кольца по микрорельефу.В корпусе 1 установлено неподвижноекольцо 2, которое пружинами 3 прижима- ЗО 2ется к подвижному кольцу 4, вращающемуся вместе с валом 5. На контактирующей поверхности кольца 4 выполнен замкнутый кольцевой микро рельеф глубиной б,. Благодаря возвышению по краям канавок над рабочей поверхностью, в первоначальный период эксплуатации происходит приработка контактирующих поверхностей колец 2 и 4.В полости А находится жидкая среда с небольшим избыточным давлением, При вращении вала 5 жидкость попадает в микрорельеф, жидкостная пленка, перемещаясь по замкнутому контуру микрорельефа, постоянно смачивает трущиеся поверхности, тем самым снижает коэффициент трения, обеспечивает отвод продуктов износа и тепла от точек контакта, а в ячейках образует гидравлический затвор, что способствует исключению задиров (микросвариваемости) контактирующих поверхностей и повышению герметичности.При радиальном расположении вершин ячеек жидкостная пленка, перемещаясь по непрерывным синусоидальным канавкам замкнутого контура микрорельефа, заполняет также ячейки. Если количество жидкости в ячейке увеличивается больше допустимого, то за счет кинетической энергии, она выходит на вершину и сбрасывается., 777300 Формула изобретения Риг. Г Составитель Г. Бутомаольшакова Техред И. Заболотнова Корректор Л. Тарасова едакт Тираж 1095а СССР по делам изобретений5, Раушская наб., д. 4/5 одписно открыти пр. Сапунова, 2 огр в канавку, которая направляет ее к внутренней кромке кольца. А так как канавки, образующие ячейку, симметричны относительно радиуса кольца, то при любом вращении вала эффект одинаковый, 5 При тангенциальном расположении вершин ячеек жидкостная пленка, перемещаясь по непрерывным синусоидальным канавкам замкнутого контура микрорельефа, 10 заполняет также ячейки. Если количество жидкости в ячейке увеличивается больше допустимого, то жидкость, набирая кинетическую энергию, как бы немного отстает и вытесняется в канавку, составляющую 15 большую сторону ячейки, и направляется к внутренней кромке кольца, тем самым образуя насосный эффект. Вращение вала должно быть только в одном направлении.20При обратном вращении вала жидкость, набирая кинетическую энергию направляется по касательной к наружной кромке кольца и происходит вытеснение жидкости из зоны трения. Наибольшая герметичность 25 достигается при тангенциальном расположении вершин ячеек микрорельефа. аказ 2532/11 Изд.569 ПО Поиск Государственного комит 113035, Москва, Ж1, Торцовое уплотнение, содержащее неподвижное кольцо, поджатое упругим элементом, и контактирующее с ним подвижное кольцо, имеющее на трущейся поверхности выемки, отличающееся тем, что, с целью обеспечения повышения герметичности, приработки колец в первоначальный период эксплуатации и устранения задиров, на контактирующей поверхности подвижного кольца выполнен замкнутый кольцевой микрорельеф,2. Уплотнение по п. 1, отличающеесяя тем, что, с целью реверсивного вращения, микрорельеф выполнен с радиальным расположением вершин и ячеек,3. Уплотнение по п, 1, отличающеес я тем, что, с целью получения насосного эффекта при вращении в одном направлении, замкнутый кольцевой микрорельеф выполнен с тангенциальным расположением вершин ячеек.Источники информации,принятые во внимание при экспертизе 1. Патент Франции1597609, кл. г 16,1, 1968.
